Paso 4: Construcción - red resistencia
Para este circuito trabajar necesitamos una red de resistencias de pull-up en las salidas del LM3914. Si usted es afortunado que usted puede comprar estos pre-hecha de la tienda local. Acaba de pedir un 10k matriz de resistencia, tienes que picar de una de las patas de lo contrario el + ve y - ve estarán en la red al mismo tiempo.

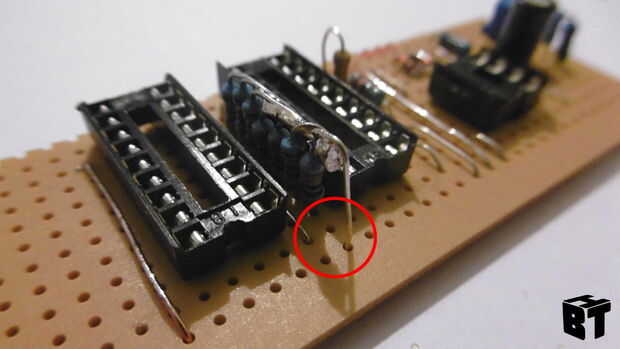

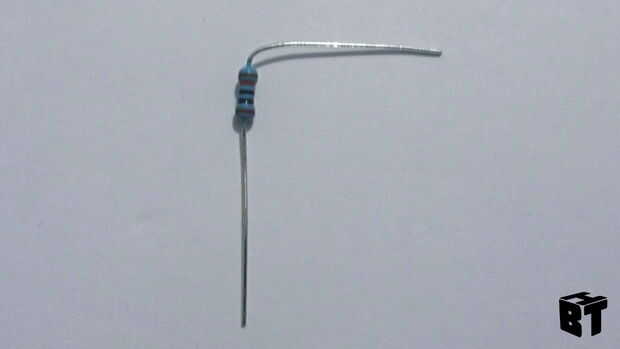

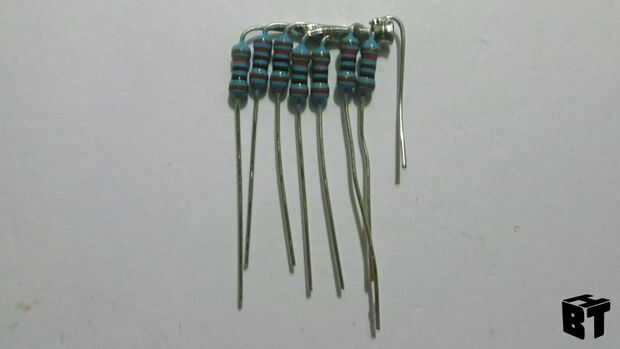

El otro método es hacer la matriz. Tomar uno de tus 10 resistores de k y doblar una pierna a 90 grados. Recoger 6 otro y hacer lo mismo por lo que se unen las patas dobladas. Todas estas patas juntos dejando el último tramo de resistencias separado del resto ya que este debe conectarse a la soldadura el + ve tira. Inserte la matriz en la placa del circuito haciendo que la pierna común va a la fuente correcta.
