Paso 5: Construcción - interruptor y alimentación

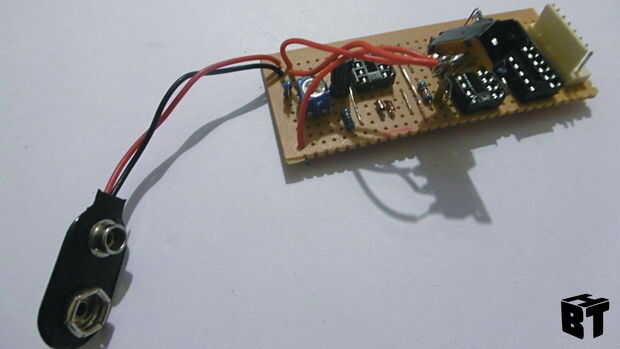

El circuito es alimentado por una batería de 9V, el cable rojo va a la franja superior basada en el diagrama, el cable negro va directamente a continuación.
Para encender y apagar los LED que utilizamos un interruptor SPDT. Este tipo de interruptor tiene 3 contactos en que el centro de contacto, o común va al cuadrado verde indica en la parte inferior del diagrama. + ve y - ve están conectados a los otros dos terminales. Efectivamente que cambiar entre + ve y - ve el suministro a la rampa y rampa de bajada del op-amp.

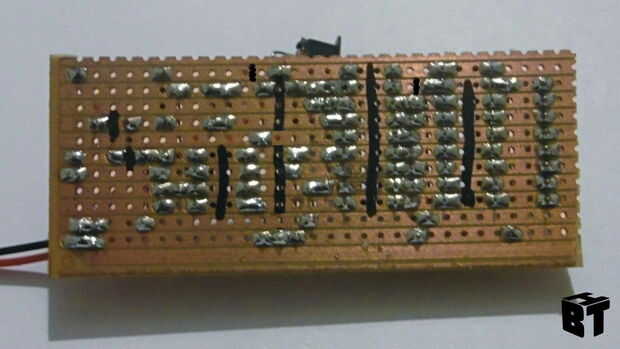

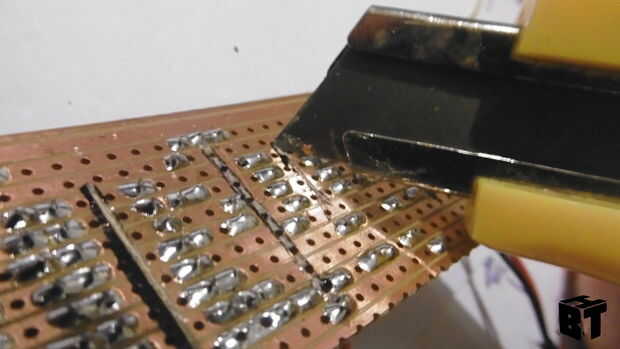

Antes de completar el circuito que necesitamos hacer cortes en las pistas ya que no queremos todas las pistas llevando a cabo. Usando el diagrama marca el tablero con un lápiz y luego cortar las pistas con un cuchillo afilado.
