Paso 6: Funcionamiento, pruebas y resolución de problemas
Para asegurarse de que han realizado el proyecto correctamente debe hacer una plantilla de prueba de 7 LEDs y resistencias limitantes actuales. LED necesita resistencias de lo contrario que serán destruidos por su fuente. Para calcular qué resistencia de tamaño se debe utilizar puede utilizar este sitio Web. El circuito funciona bien de 5 voltios 9v, virutas usadas pueden trabajar hasta 30v de cualquier manera, usted necesitará utilizar el voltaje de su propuesto en la calculadora de led.
LED se compone de una Anode(+) y el cátodo (-) que significa que sólo funciona cuando se coloca en la batería correcta terminal, a diferencia de una bombilla regular que funciona de cualquier manera. Cuando nos fijamos en las patas de un LED uno deben ser más largo que el otro es el cátodo.

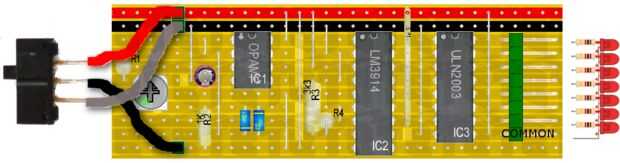

Este circuito es cátodo común, como se muestra en el diagrama que el pin inferior es común. Deben juntarse todas las piernas más largas (cuidado de no tocar el ánodo, utilicé algunos aislamiento) y luego conectado al pin común. Los ánodos deben tener una resistencia a cada uno y luego de una salida del ULN2003.
Una vez que han montado su plantilla Conecte una fuente de energía. Si el circuito está funcionando el LED debe flash brevemente para comenzar con, interruptor de palanca y el LED debe iluminar secuencialmente y encendida hasta que se cambia a la otra posición cuando debe "apagar" secuencialmente. Si la encuentra la secuencia lenta o rápidamente ajustar el trim pot la la velocidad. Si es todavía demasiado lento reemplazar R1 con un enlace de cable o añadir otra resistencia k 10 entre el ajuste pot y el pin 3 del op-amp.
Solución de problemas
Estos son algunos consejos para la solución de problemas del circuito.
- Compruebe que haya realizado todos los cortes en las pistas.
- Compruebe la orientación de la IC.
- Compruebe la batería esté conectada correctamente (+ ve y - ve conduce en la posición correcta).
- Cheque el Zener y el condensador están en la orientación correcta.
Lo siguiente requiere un metro multi (suponiendo que usted está usando una batería de 9v).
- Pin 8 de IC1, el Pin 3 de IC2 y el Pin 9 de IC3 debe medir alrededor de 9v.
- Pin 4 de IC1, Pin 2 de IC2 y Pin 8 de IC3 debe medir 0 ohmios a - ve
- Pin 5 de IC2 debe ser 0 voltios con el interruptor en la uno posición y 9v en la otra posición. A menos que tengas un multímetro analógico no puede ver la latencia pero debería ver la tensión de subir o caer lentamente en el Pin 5 cuando usted mueva el interruptor.
