Paso 2: Alimentación
En este paso, necesito alimentar el receptor de 315 M RF Kit y el módulo de relés (el emisor de RF 315M kit utiliza batería de a bordo 12V, no necesita extra de energía), como el que ambos necesitan 5V, por lo tanto, utiliza un módulo de alimentación para protoboard para convertir la salida de 9V de la batería a 5V.

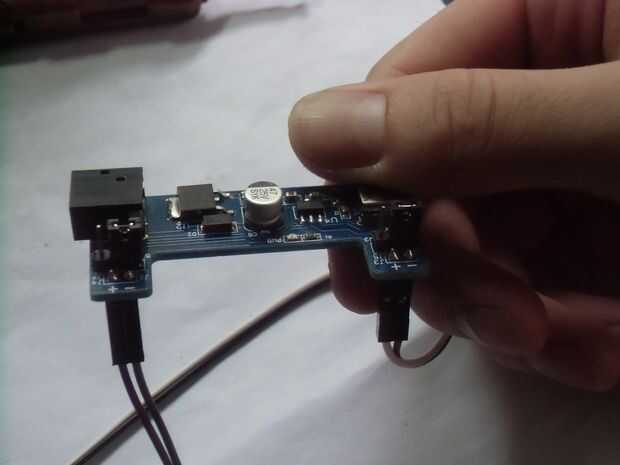

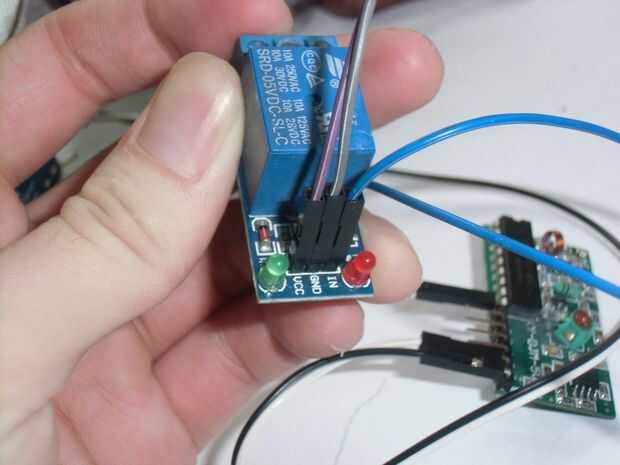

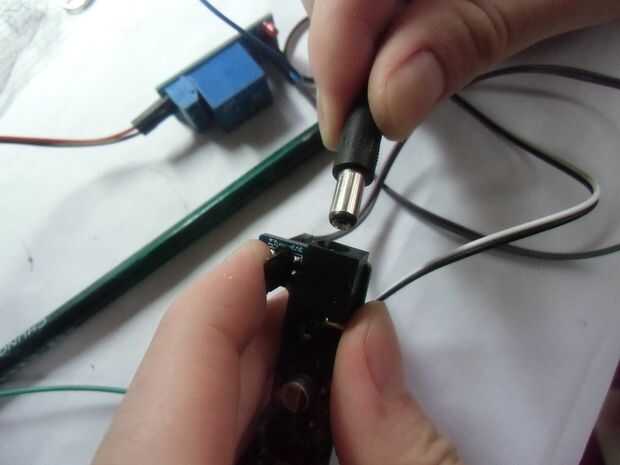

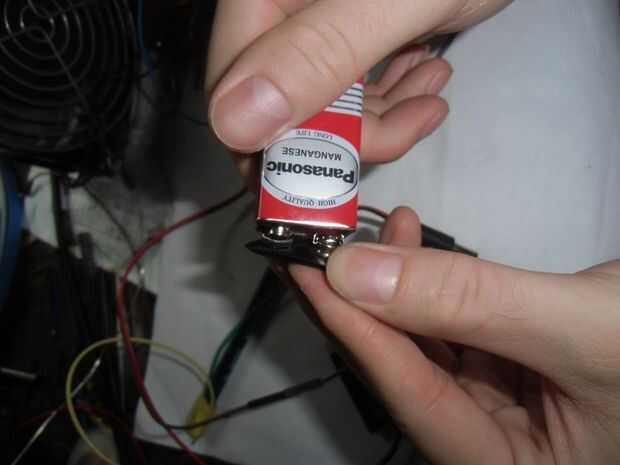

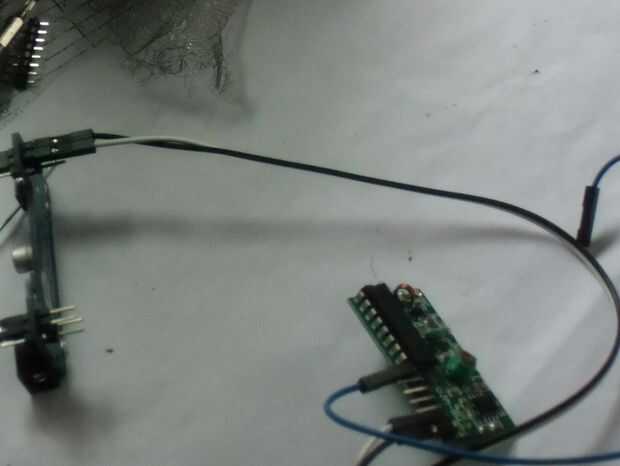

Utilice el puente para conectar la VCC y 5V en el módulo de alimentación para protoboard, para asegurarse de que la fuente de alimentación para el sistema de tablero de pan a 5V y conecte su salida (VCC y GND) al terminal de fuente de alimentación del módulo de relé y el receptor de 315M RF Kit; y luego conecte la batería de 9V a la toma DC del módulo de alimentación protoboard.
