Paso 3: Conectar las luces de
Una vez finalizado el cableado, habrá dos bucles de alambre que va alrededor de la parte trasera de la raqueta. Para este proyecto, los cables será rojo y verde. Un cable se conecta al cable positivo de cada luz, y la otra se conectará al negativo. Cuando haya terminado, las luces serán cableadas en paralelo entre sí, permitiendo que una fuente de alimentación de 3V solo iluminarlo a la vez.

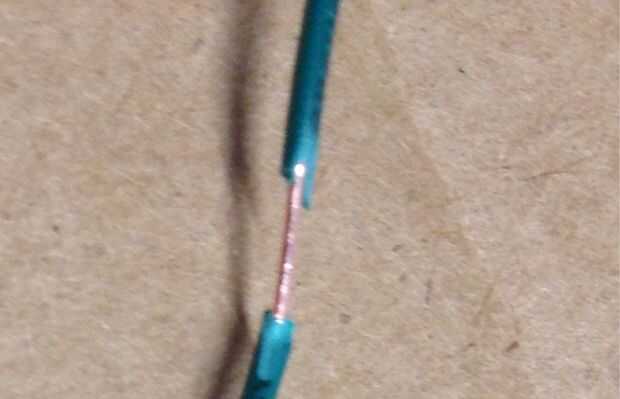

Comience con el hilo verde. Pele el alambre en el medio donde el plomo de la luz se conecta con el cable - que esta marcado con un marcador en el último paso. Usar un afición muy agudo cuchillo o navaja. Cepille la parte superior del cable hasta que puede ver el cable, y utilice la hoja de afeitar o el extremo puntiagudo del cuchillo hobby para cortar el resto del aislamiento. Ver la imagen para más detalles.

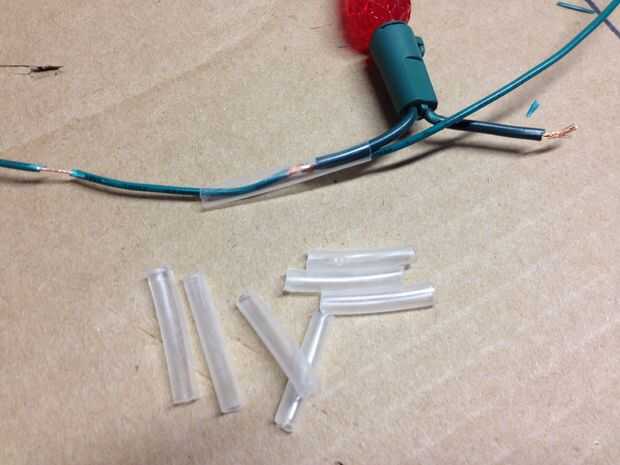

Poner una luz al lado del cable y tuerza el extremo expuesto del cable de la luz al lugar pelado en el alambre largo. Deslice un trozo de tubería sobre la conexión del encogimiento del calor y use la pistola de aire caliente o soldador para reducirlo. Ver la imagen por ejemplo.

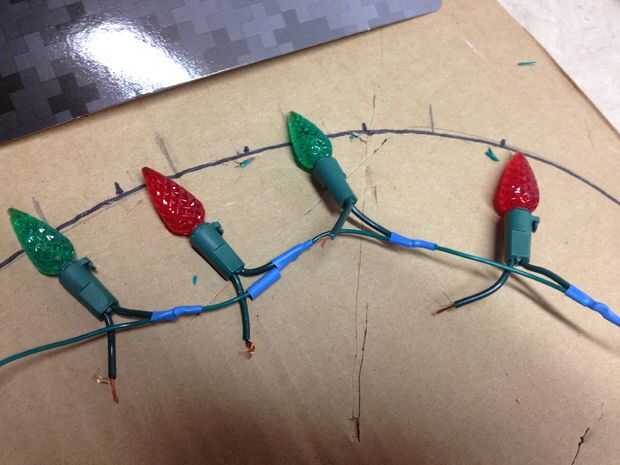

Conecte el resto de las luces verdes, asegurándose de que orientar las luces de la misma manera para cada conexión.

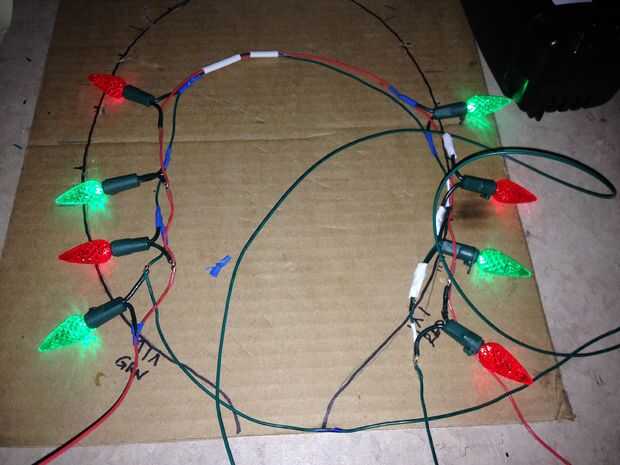

Prepare el cable rojo de la misma manera. Ver la imagen de todas las 8 luces conectarse juntas.
