Paso 3: Conecte el rectificador

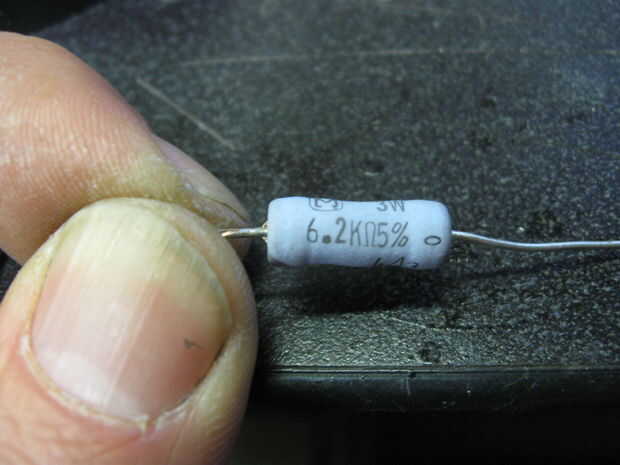

El circuito consta de un diodo LED y una resistencia conectados en serie. (Si utilizas más de un LED están conectados en paralelo con el circuito en serie)

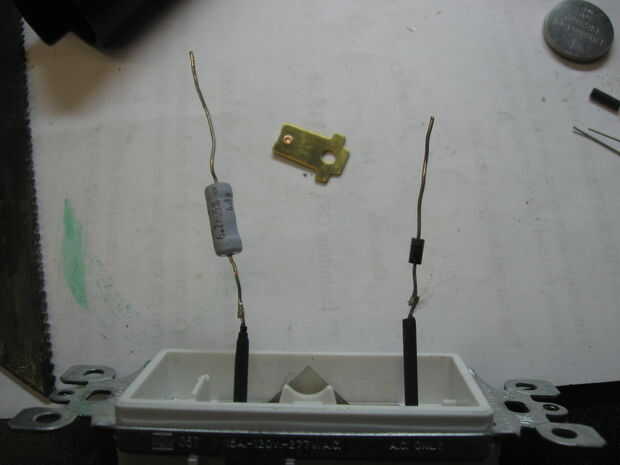

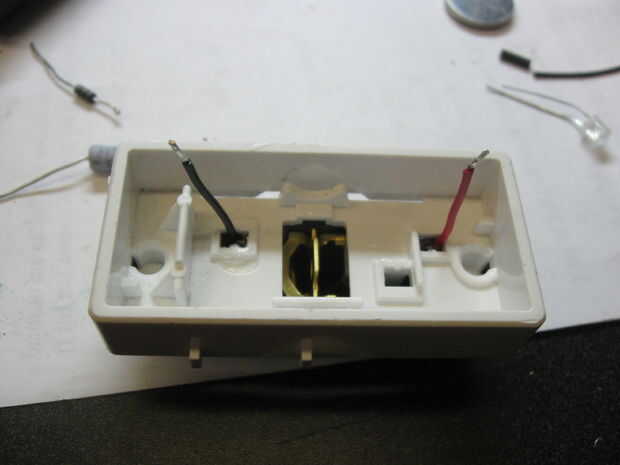

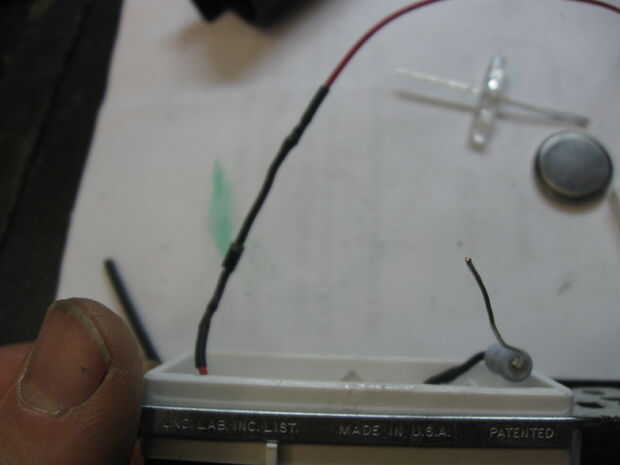

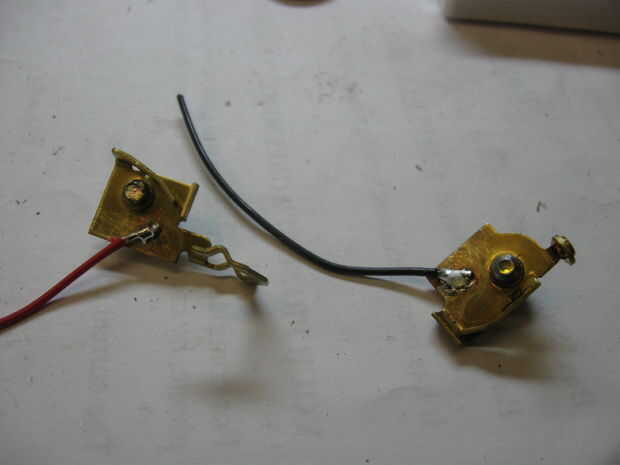

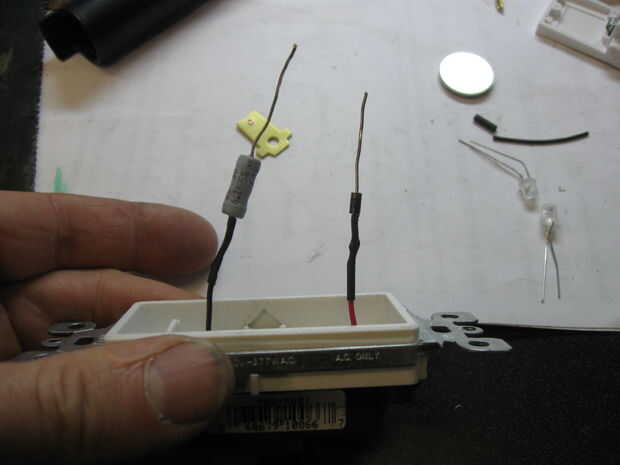

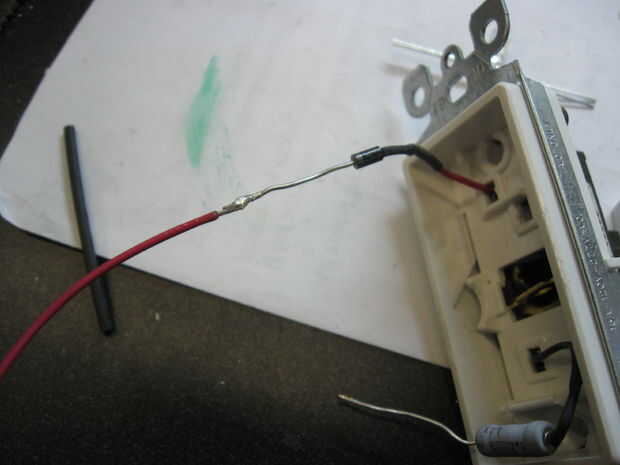

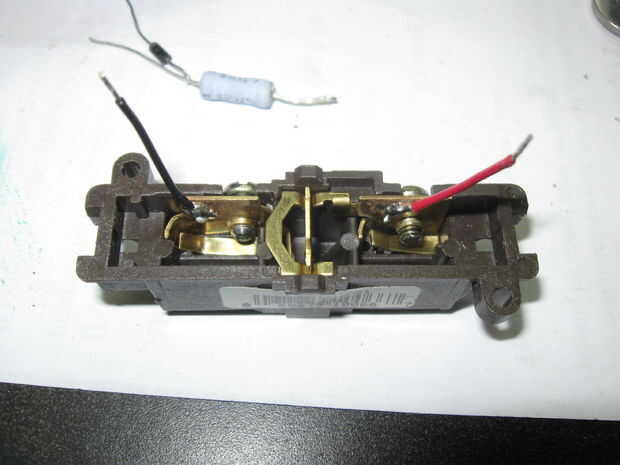

La resistencia se suelda al cable negro y calor shrinked para evitar cortocircuitos. El diodo se suelda a la punta roja con la banda hacia fuera el cable rojo y del calor shrinked. La segunda iniciativa del diodo se suelda a otra sección del alambre y shrinked calor.

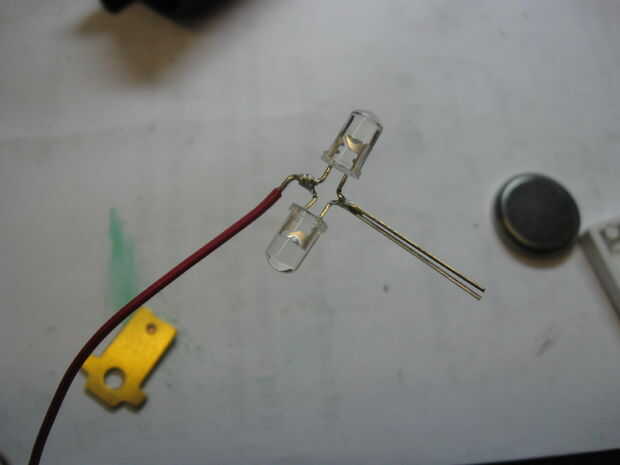

En este caso el cable rojo va al cable de LED que se redondea y el cable negro va a la cabeza plana.

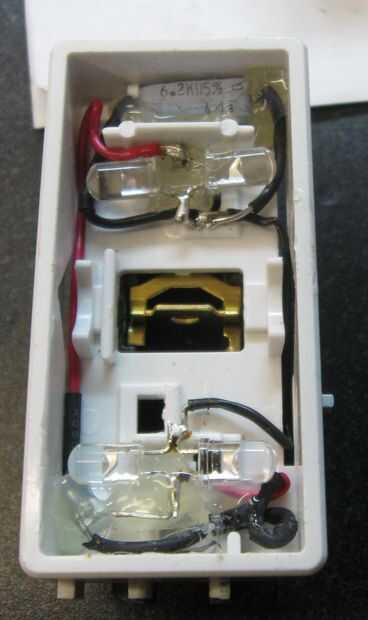

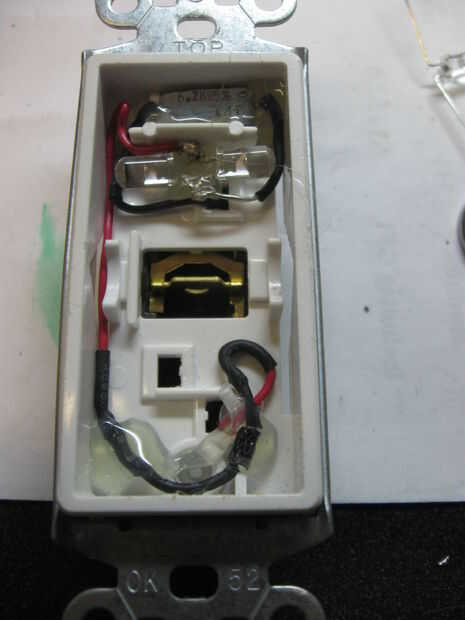

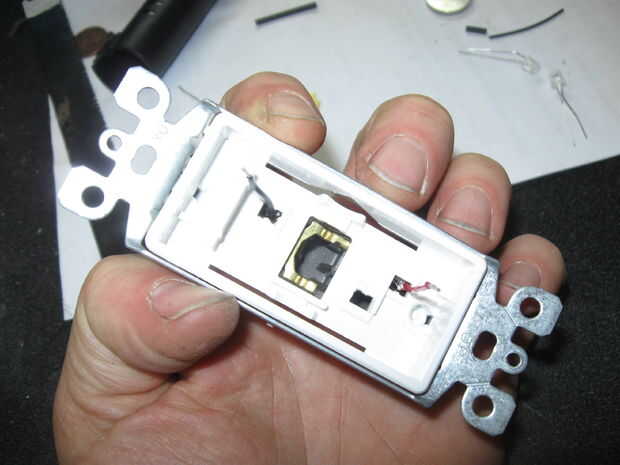

El cableado está escondido fuera del camino y caliente pegado en su lugar. El interruptor es montado y probado para un funcionamiento correcto antes de aplica la potencia.

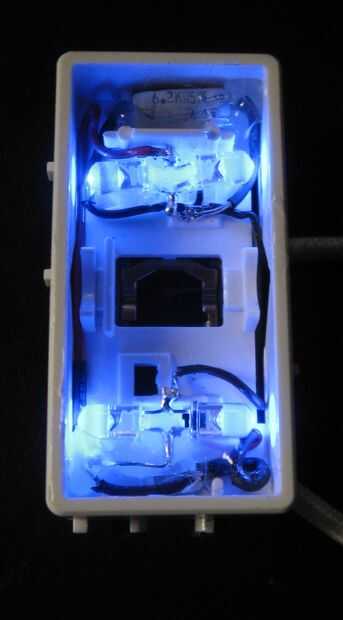

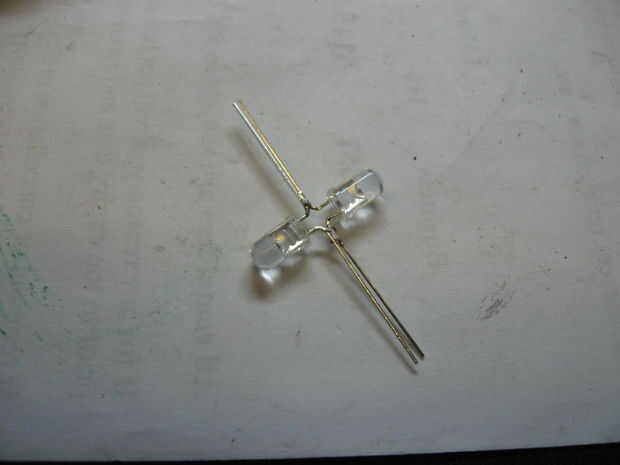

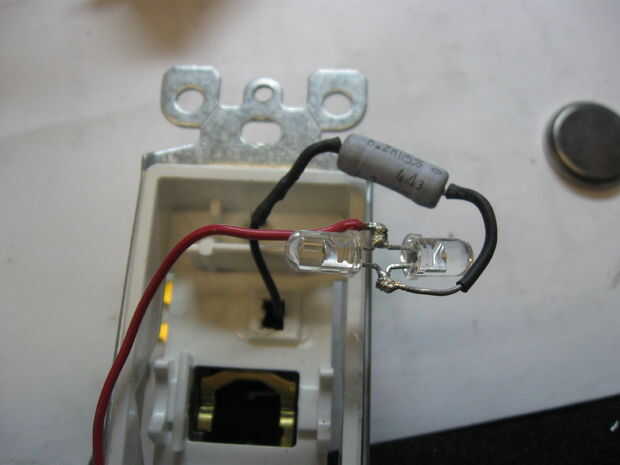

Puede agregar tantos LED como quepan en el espacio reducido. Añadir LEDs adicionales hará que el efecto de iluminación más uniforme. Opté por usar 2 por lado.
He intentado hacer este circuito tan segura como sea posible pero todavía puede violar las leyes eléctricas locales.

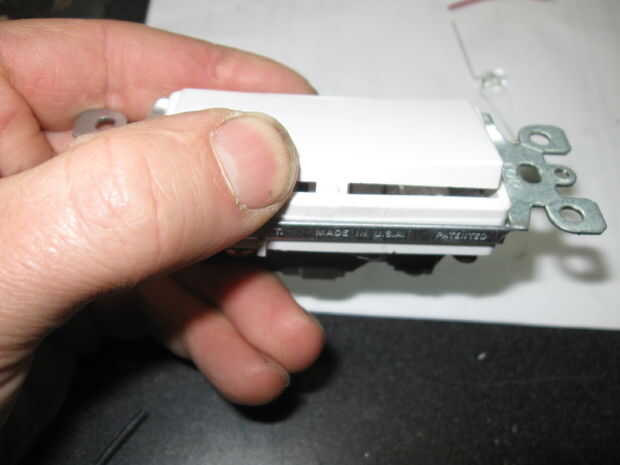

Arme el circuito como se muestra y vuelva a montar el interruptor.
