Paso 4: imprimir un piñón y sustituir la manivela 3D

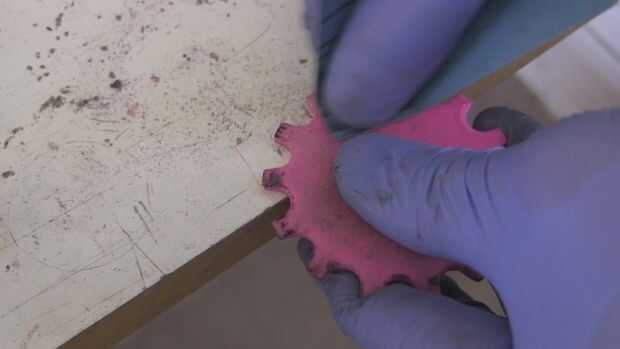

Yo he conectado el archivo STL y en caso que desee y el archivo .blend también. Puede o no puede tener a escala una vez que se carga la STL en un programa como MakerWare. En MakerWare, si vas a escala, las dimensiones deben X: 59.57 m, Y: 60.19 m, Z: 22,22 mm. Después de que hayas impreso tendrás a la arena a ambos lados de los dientes para que encajen en los orificios de la cadena, pero va a ser obvio lo que tienes que hacer. No tienes la arena entre los dientes.

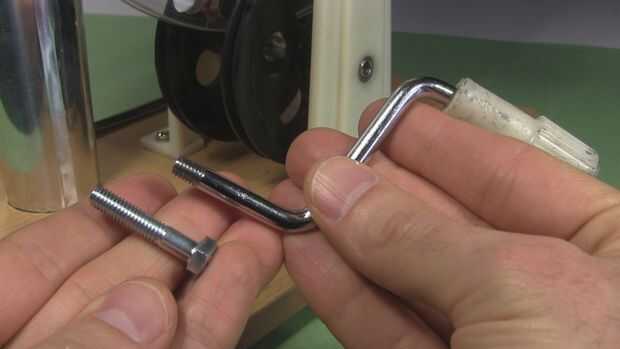

Mi manivela girará los discos en una dirección y girar en la otra dirección desenrosca la manivela del conjunto del disco. Como se puede ver en la foto, la manivela tiene la rosca. Llevar a una ferretería y encontrar un tornillo con rosca a juego. En Home Depot encontré un perno con roscas (métricas) M6 emparejados. La longitud del perno, no incluyendo la cabeza es 1 3/16 pulgadas / 3cm.

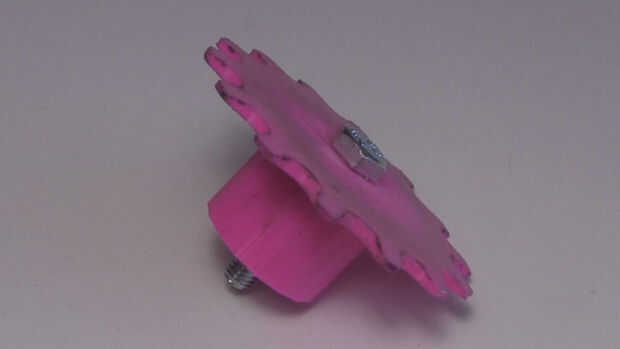

Diseñé mi piñón impreso 3D tener un agujero en él. Perforado el agujero más grande para el perno pero que el ajuste fue lo suficientemente apretado como para tener que ser atornillada en el uso de un par de pinzas, pero no demasiado apretado.
El resultado entonces los tornillos en el conjunto del disco y cuando gira en la dirección correcta, convierte los discos. Por suerte también es la dirección que los pedales cuando el piñón en el lado correcto de la cadena conectar a piñón del pedal.
