Paso 8: Montaje de los tarros de Leiden y el boquete de chispa

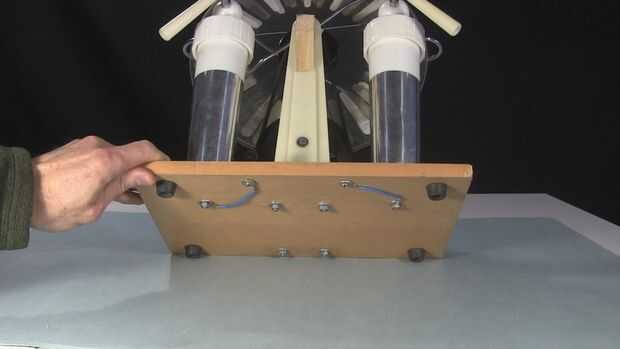

Para montar el Leyden tarros a la parte delantera de la moto hacen la parte de bar de madera y aluminio que se muestra en las fotos. Mis tarros de Leiden fueron empernados simplemente a la máquina de Wimshurst original base de debajo por lo que se necesita una estructura de apoyo similar. Corte tres piezas de madera y atornillar en forma de 'U'. La base de la 'U' es donde los tarros de Leiden se empernó sobre y deben ser lo suficientemente amplio tal que cuando se unen los tarros de Leiden, se espaciarán a lo suficiente para hacer un fácil ajustar el boquete de chispa. En mi caso hice unos 7 pulgadas / 17cm de largo. La longitud de las piernas puede ser sin embargo mucho tiempo desea que los tarros de Leiden que sobresale hacia adelante.
Cortar y doblar los dos trozos más de barra de aluminio en un ángulo de 90 grados con los lados alrededor de 1 pulgada / 3cm de largo. En las fotos, para doblar una pieza puso en un vicio y un martillo que forma con un martillo de golpe muerto. Sujeción al borde de una mesa y golpear con un martillo normal también funciona bien.

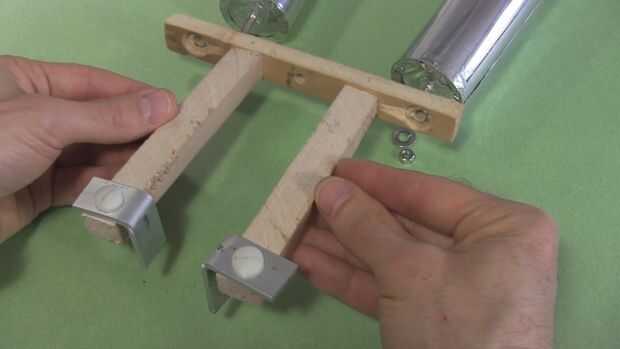

Perno de las piezas de barra de aluminio en los extremos de las patas de la 'U', pero lo que hay un espacio entre la barra de aluminio y la madera donde la barra cuelga sobre el lado de la madera.

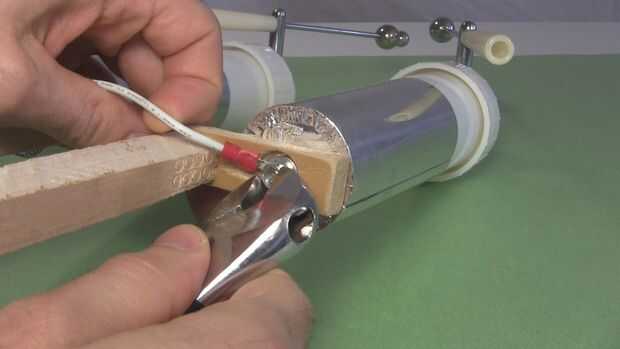

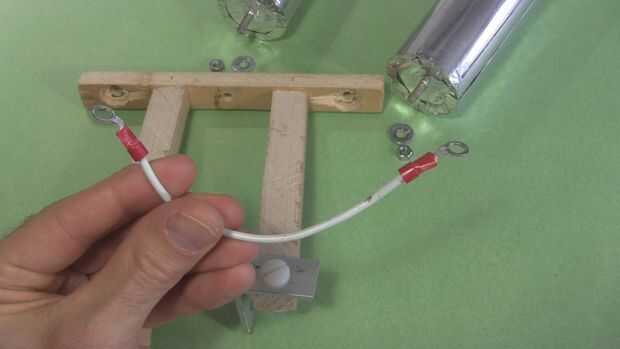

Antes los tarros de Leiden sobre la base de la 'U' se emperna, preparar un cable con conectores de anillo en cada extremo. Se trata de conectar eléctricamente los dos tarros de Leiden juntos. Mientras los conectores de anillo debajo de las tuercas de perno de los tarros de Leiden sobre la base de la 'U'.

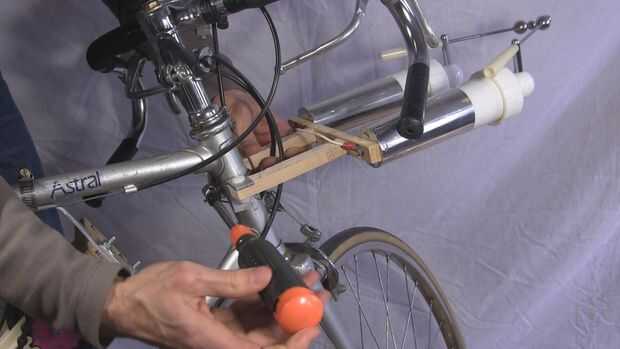

Colocar otra abrazadera libremente en la anterior dirección de la sección de la columna de la estructura de la bicicleta. Introduzca las barras de aluminio en la abrazadera y apriete la abrazadera. Sostiene los tarros de Leiden en el lugar.
