Paso 2: Vamos a hablar de circuitos!
Nuestro diseño actual, en lugar de utilizar un IC (circuito integrado o chip), utiliza un circuito discreto de componentes pasivos y un puente en H. Puentes de H son útiles de muchas maneras además de accionamiento de motores hacia adelante y hacia atrás. También puede usarse para audio!
La ilustración de esta configuración conocida como un puente atada carga (BTL). Además se compone de un puente en H (dos puentes media) también consta de un filtro analógico paso bajo compuesto por encima de los 3 capacitores e 2 inductores.
En primer lugar, veamos el circuito.

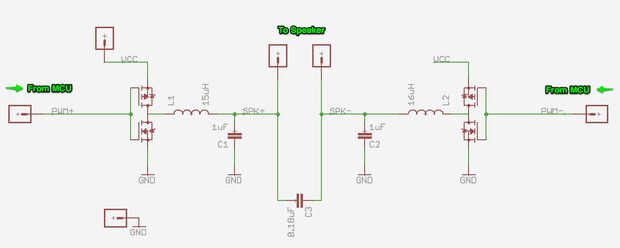

Echad un vistazo a diagrama de circuito siempre. Esto era en realidad uno de los diagramas de circuito usados para el prototipo de este circuito antes de él hizo su manera a la placa Base. La principal ventaja de este circuito es que puede ser utilizado para entregar una señal al altavoz que es 2 x la tensión del riel. O, en otras palabras, podemos conseguir mayor sonido fuera una menor tensión de alimentación. Esta es una técnica común que uso D ICs para generar sonido para tu iPhone altavoces y cine en casa incluso de la clase de la mayoría (si no todos). El propósito del filtro es eliminar todos los ásperos "bordes" del sonido que se crean a partir de las ondas cuadradas de PWM. Por lo general desea que el filtro se "produzca" como cerca de la mejor acústica de sonido que desea escuchar.
En segundo lugar, permite hablar sobre el software.
La idea principal de operación es proporcionar una señal PWM (modulación de anchura de pulso) diferenciada a las puertas de ambos puentes media. Utilizamos el PWM para generar una aproximación al sonido que queremos entregar para el altavoz y el filtro alisa hacia fuera para hacer que suene mejor. En el caso de nuestro diseño, nosotros tuvimos la suerte de tener una salida PWM diferencial a la MCU (micro controlador) que elija para el diseño. Esto facilitar las cosas para poder desarrollar y también prevenir la introducción de hardware adicional.
Así que, ¿por qué este tema?
Porque podemos utilizar este circuito exacto para cualquier orador (s) y se llevará a cabo el mismo. Esto nos permite hackear la base para conducir un par de auriculares en lugar de un solo altavoz fácilmente. En las siguientes páginas usted verá que no toma mucho para obtener su Base auriculares habilitados. Un poco de paciencia y pegamento caliente!
Nota: Quiero hacer una nota aquí que se pueden utilizar a los auriculares como una línea. Hay un montón de razones para esto, pero la más grande es que el circuito no es capaz de tomar las señales exteriores. (Sólo es capaz de enviar señales)
¿Listo para destrozar cosas? Permite empezar!!!! Si usted está interesado en que se inclinaba más sobre este circuito usted puede leer más en Wikipedia. También recomiendo sobre extracción de Mark Feldmeier (un muy buen amigo de Sifteo) sitio web sobre todo PWM audio. También hay un documento decente que TI liberados discutir más sobre el tema así.
