Paso 5: circuito
El circuito se divide en dos partes principales:

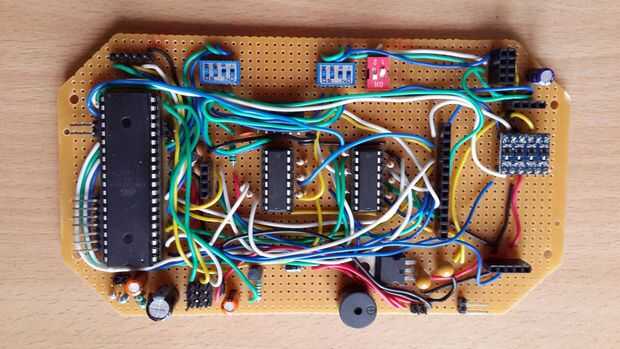

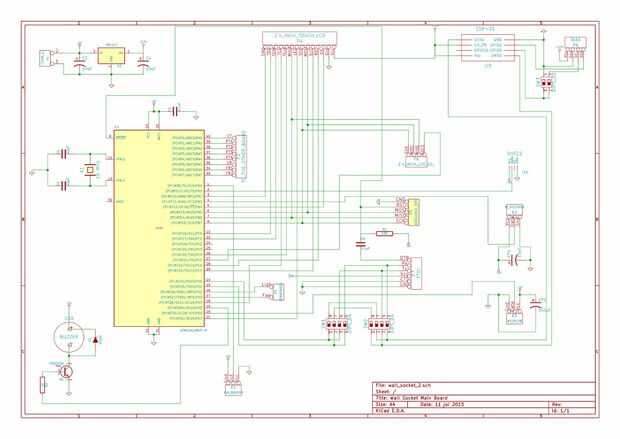

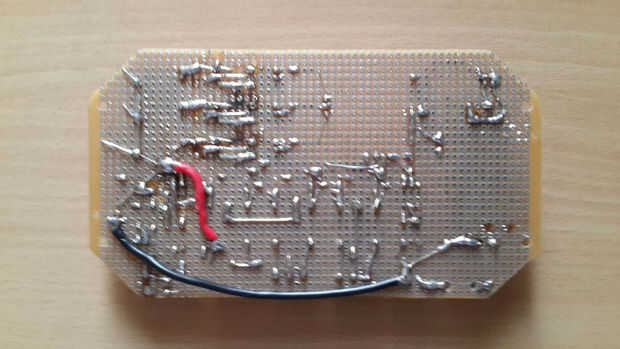

1. en primer lugar es el circuito del microcontrolador principal. Sólo DC aquí.

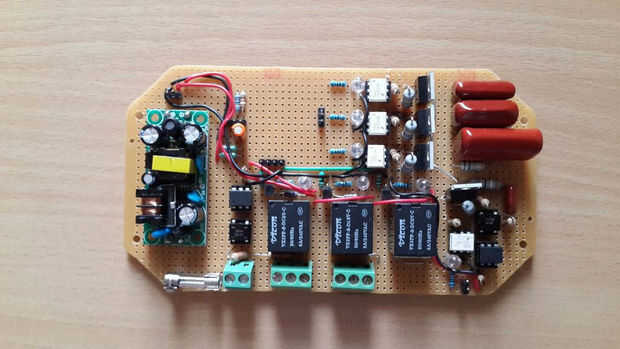

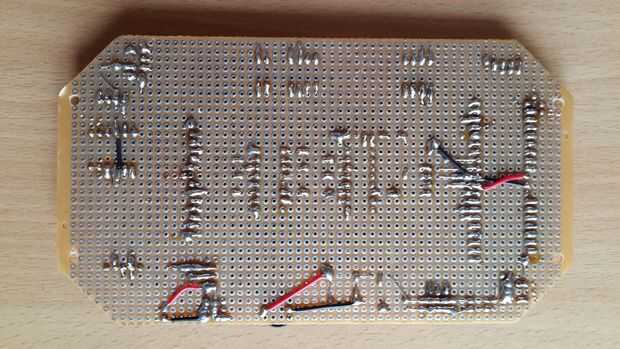

2. en segundo lugar es para todos los componentes de AC. Mezcla de CA y CC aquí.
Se trata de una combinación de varios circuitos que he encontrado en la web. La única parte del circuito que tuve que luchar con, como se explicó antes, es el de controlar la velocidad de un ventilador de la CA. Aunque he encontrado algunas variaciones de este circuito, no obtengo un esquema apropiado. Por lo tanto, esta parte del circuito necesita una pequeña explicación.
La idea básica es que la velocidad del ventilador de la CA se puede variar mediante el uso de capacitores de corriente alterna de 250v en paralelo. Dependiendo de cuánto capacitancia en el circuito, se podría aumentar la velocidad del ventilador. En realidad, es la impedancia o reactancia capacitiva o tal algo que realmente hace el truco, pero ya que tengo poco conocimiento sobre eso, se abstendrá de hacer incluso un intento de explicar aquí. En mi circuito, usted puede notar que hay cuatro triac MOC3041/BTA136. Cada uno de los tres primeros triacs conectado a condensadores de 1uF, 2uF y 3uF condensadores y luego al ventilador. El último está conectado directamente al ventilador.
Con este circuito, es posible tener 7 diferentes velocidades mediante la activación de los triacs como sea necesario.
- Velocidad 0: Ninguno de lo triac MOC3041 se activan.
- Velocidad 1: Se activa sólo el MOC3041 conectado a 1uF.
- Velocidad 2: Se activa sólo el MOC3041 conectado a 2uF.
- Velocidad 3: Se activa sólo el MOC3041 conectado a 3uF.
- Velocidad 4: MOC3041s conectado a 1uF y se desencadenan de 3uF.
- Velocidad 5: MOC3041s conectado a 2uF y se desencadenan de 3uF.
- Velocidad 6: MOC3041s conectado a 1uF, 2uF y 3uF se activan.
- Velocidad 7: Sólo el MOC3041 conectado directamente el ventilador se activa.

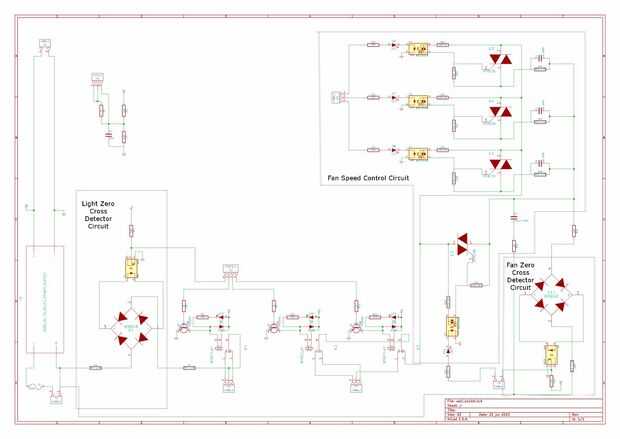

Otra cosa acerca de este circuito son los dos cero cruzados detectores - uno para la luz y el otro para el ventilador. Estas son necesarias para comprobar si la luz o el ventilador es realmente activado o desactivado. Tenga en cuenta que hay dos interruptores de 2 vías físicos en la toma de corriente que puedan utilizarse. Cuando el estado de la luz o el ventilador es cambiado por/a través del mando a distancia infrarrojos o la aplicación para smartphone o los interruptores físicos, es el el cero cruz circuitos de detector que detecta realmente si la luz o el ventilador es realmente en la en o el estado apagado.
Los archivos Kicad de los circuitos están disponibles en https://github.com/tangophi/iot_wall_socket/tree/m...
