Enchufe encendedor modificado 12 voltios DC (2 / 3 paso)

Paso 2: Modificar el tablero del circuito

El enchufe estoy creando/modificando es para mi plataforma móvil de Ham Radio de 10 metros.

Iba a poner conectores Anderson poder Polo en esta radio pero por algunas razones no.

Esta radio ha sido en caja hace unos años y mi situación de estación ha cambiado grandemente así la necesidad de un extremo de enchufe.

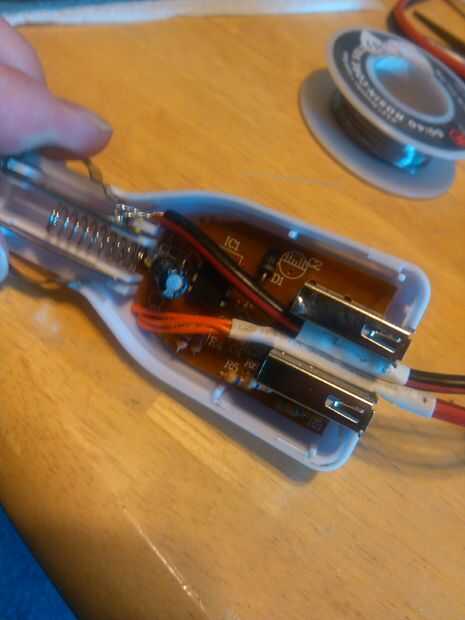

Puedes ver el extremo de enchufe macho abierto. requiere Desatornillar la punta, quitar la anilla de metal y jalando con cuidado la caja abierta.

Realmente terminé gustando este enchufe como los puertos USB siguen siendo en el tablero y añadir estructura a pesar de que ellos y todo el tablero se convierten de no uso.

El extremo del cable de esta radio necesita algunas modificaciones. Pongo en cada cable de la tubería del encogimiento para permitir la mejor adherencia cuando terminé. << pegué los cables entre los puertos USB.

***********************

Para hacer el tablero de una estructura de soporte funcional, he tenido que desoldar un LED rojo, 4 condensadores que estaban en el camino que elegí para enrutar los cables.

También corté el cable de tierra del tablero por lo que no es posible que un circuito puede terminar en el tablero nuevo.

Usted notará que los tres cables naranja 22ga solid. << justo lo que tenia puesta alrededor. Lo utilizado para extender el cable positivo de la radio como que tenía que doblar fuerte y ruta bajo la placa de circuito para conectar a la conexión positiva, la combinación de fusible de primavera.

Luego soldar el cable negro/negativo al contacto de tierra del enchufe, sólo se conecta por un lado, no mi primera opción pero para esta aplicación funcionará hacia fuera está bien.
