Paso 1: diseño
La parte de diseño es muy fácil, por suerte, el breakout mini edison tienen tono de protoboard estándar.

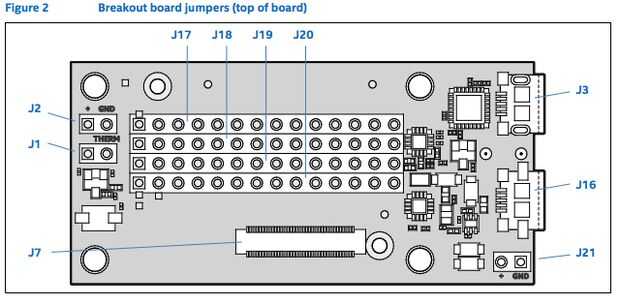

La única parte que tenemos que hacer es rastro el pin de la minibreakout al exterior.

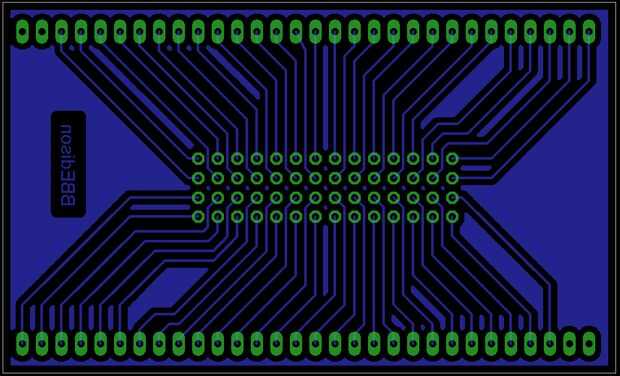

Lo he hecho por usted (Nota: estoy usando el modelo de cabecera de 30 pin, por esta razón son cuatro pernos con ninguna conexión en absoluto).
Vete a:
https://github.com/tejonbiker/bbedison
Y clonar este repositorio (el PCB fue hecho con Cadsoft Eagle, ir y descargar si no tienes eagle), si no tienes git puede agarrar los archivos desde aquí: SCH y BRD (derecha clic, guardar en la misma carpeta).
Me salté la parte de diseño, la razón es que en youtube que pueden encontrar miles de videos de cómo hacen un diseño con el águila, la otra razón es que el diseño de esta placa es muy fácil.
