Paso 6: La perforación y prueba la escala
Este es el paso más cardiaco (es aquí donde verás si tu escala es realmente correcta).

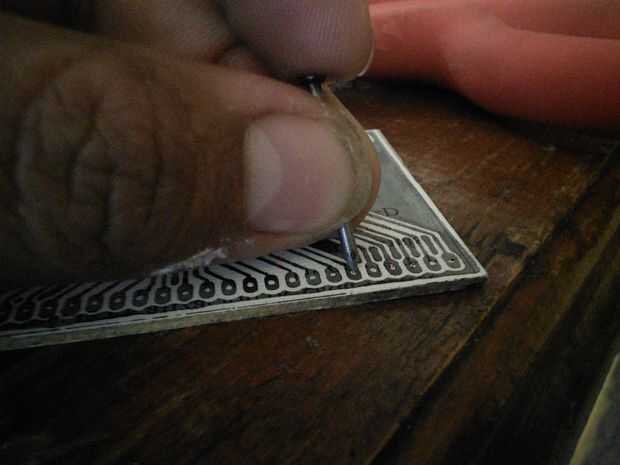

Antes de taladro que prefiero usar un clavo para hacer un orificio pequeño (esto es como una guía para la brocha).

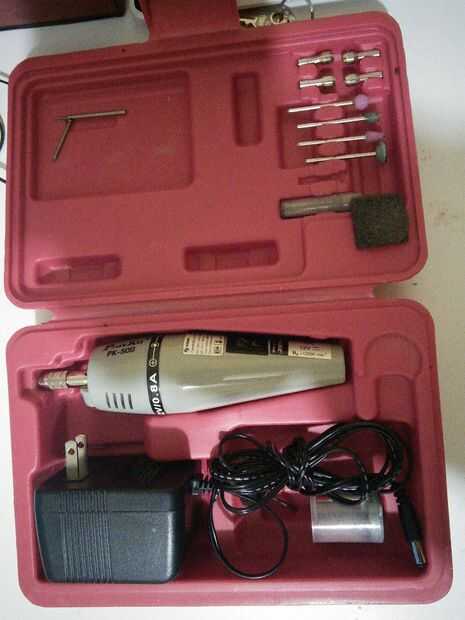

Agarrar la mototool, taladro manual, mini taladro (nombre de la manera que más te guste), el mio es un mini taladro steren proskit 34, con una brocha de 1 mm, evitar el uso 1/32 pulgada es a pequeño, evitar uso 3/64 pulgadas es un poco grande (con esta brocha es fácil desmontar el cobre de la almohadilla).

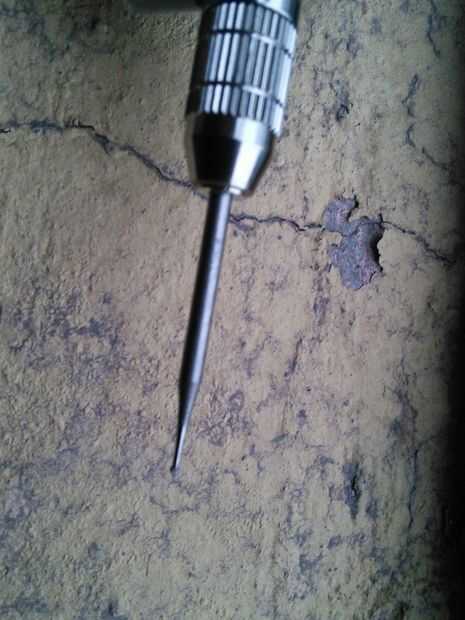

Mi brocha es un Dremmel 1 mm, colocar la brocha en su herramienta, tome una tabla gruesa de madera (para inclinar el proceso de perforación) un aquí vamos! (no te preocupes, el agujero que hicimos con el clavo en el PCB esta ayuda para nosotros para perforación), por el momento solamente perforar una línea de los cojines de exterior.

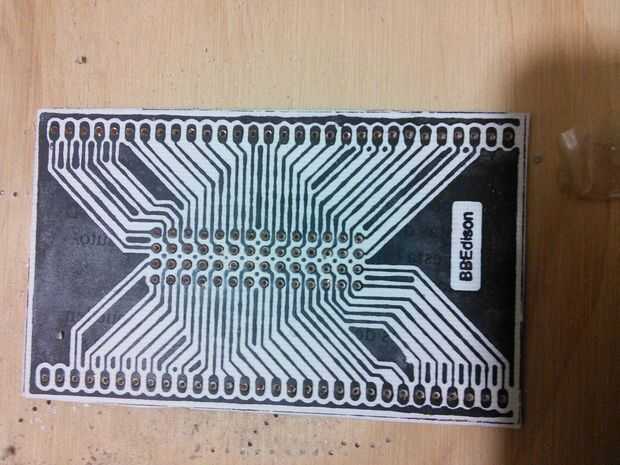

Después de la perforación, agarrar una línea de pernos, corte 30 y (respiración profunda) intenta insertar en el PCB.
Si usted puede insertar su línea de pernos de 30 que pueden celebrar, estamos llegamos a la parte más crítica!.

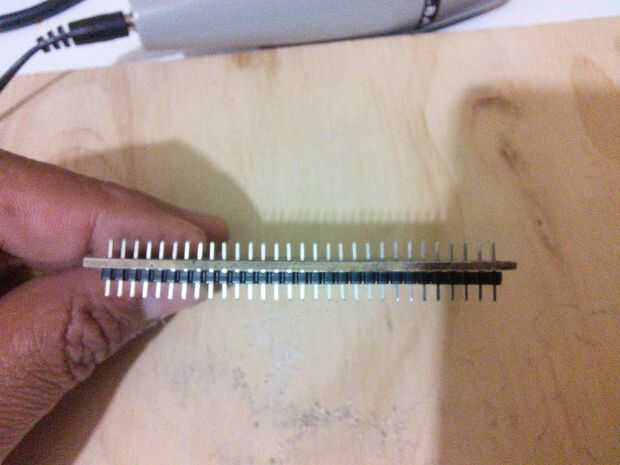

Si ve cerca de mi foto de los pernos y la placa verás dos cosas:
- Presioné todos los pines de la manera que sólo están en una parte del soporte plástico
- Los pasadores se dobla cuando empujas hasta el fondo (debido a la pequeña escala missmatch)

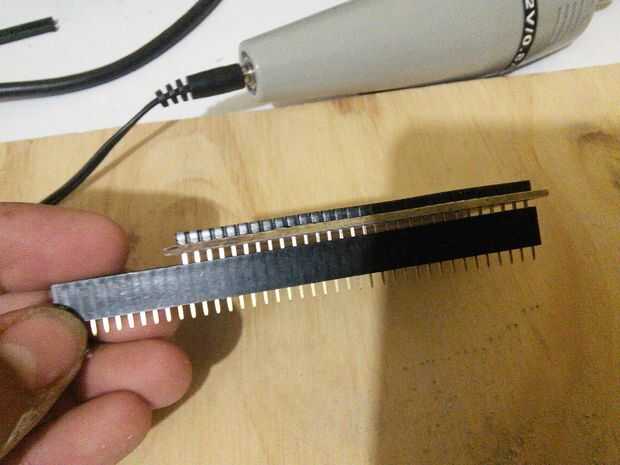

Podemos utilizar una línea de pines hembra de cabecera para tratar de corregir la curva (más de esto en el paso de soldadura).
Acabado el taladro del resto de lo PCB.
