Paso 3: Poner juntos
A mantener esta parte corto y dulce.
Me decido a diseñar mi propio y 3D imprimir. Tengo una impresora, y quería practicar mis conocimientos de CAD y diseño, así que era una obviedad para mí.
Un par de cosas que aprendí a lo largo de las opciones de la forma o diseño que hice:
- Hice posts redondeos y los agujeros para montar la pantalla LCD. Esto hace que la cara de LCD al ras con la parte delantera de la caja, y el hardware no es visible desde el exterior. Terminé haciendo los accesorios con tornillos pequeños para madera, y funcionó a la perfección!

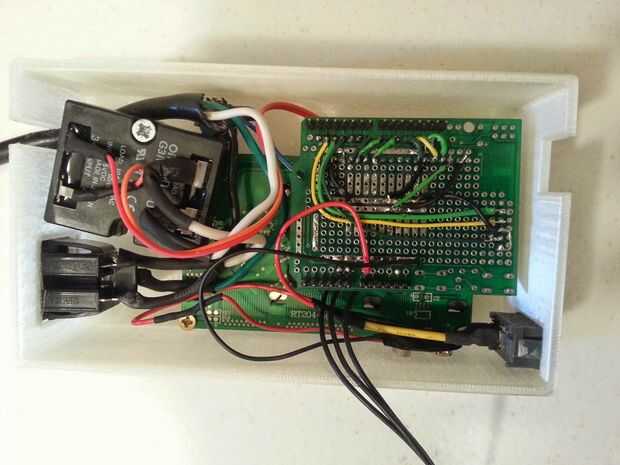

- Yo hice algo parecido para el relé, ya que tenía los agujeros de montaje similares, y la pantalla había resuelto tan bien. Con este post, el relé está suspendido dentro de la caja, en vez de conectado a uno de los muros. Esto me permitió diseñar la forma general algo menor, ya que podría tener el relé flotando encima de la pantalla, en vez de a su lado.

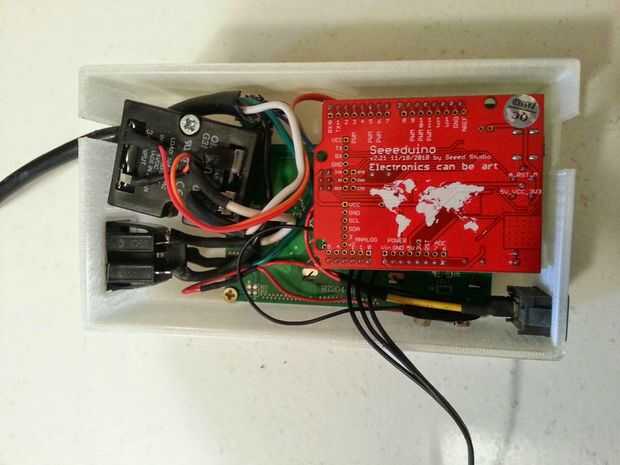

- Los orificios para el cable y el conector de Arduino quedaron abiertos para facilitar la extracción.

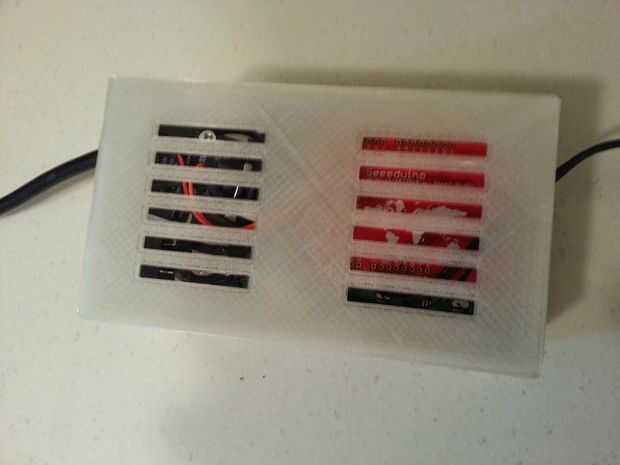

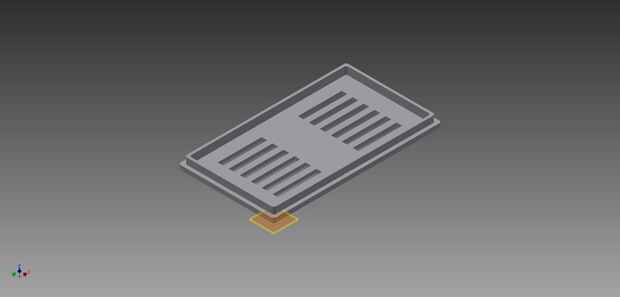

- La pieza posterior es una interferencia muy sencilla ajuste, para facilitar la extracción, y se agregaron algunos orificios de ventilación.

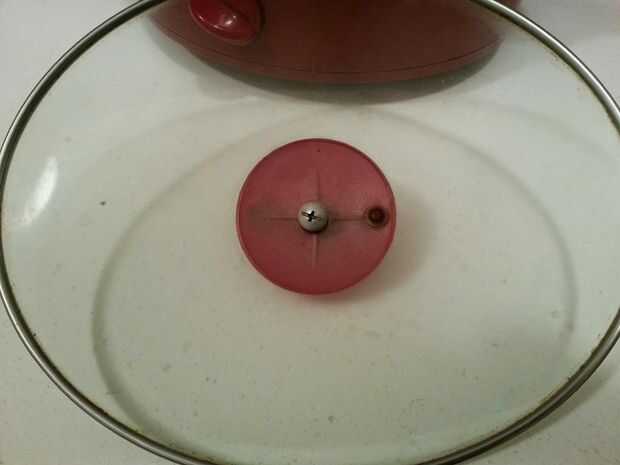

Cuando examiné la tapa de mi crockpot, noté que había un agujero en el vidrio que se adapta a un pedazo de la manija para evitar desplazamiento. He perforado a través del plástico y alimentado en mi unidad de termistor que se sentaría sobre abajo a mitad de camino en la crockpot cuando se cerró la tapa. Me caliente había pegado en su lugar. Hacer y hacer.
