Paso 4: Construir el circuito

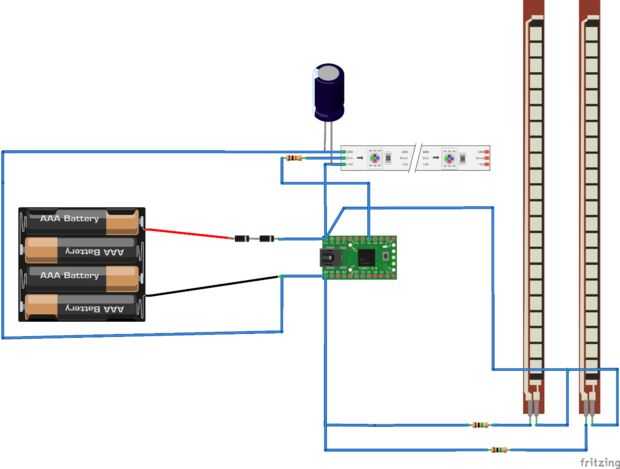

Siga el diagrama y por consiguiente de la soldadura. Uso termo retráctil para conexiones realmente sólidas.
Preste atención a la orden de la soldadura de los sensores de fuerza para los resistores de 1 Megaohm. El cable tiene que conectar a la resistencia y A1 y A0 de la Teensy simultáneamente. Si trata de otra manera, los sensores no trabajan! Probablemente se trata de sentido común a todo el mundo pero seguí tratando de hacerlo de una manera diferente de hacer la soldadura más fácil (soy bueno no intentar soldar las 3 cosas juntas a la vez!) y no pude averiguar por qué no estaba funcionando. Aprender de mi sufrimiento.
Recuerde, si usted está usando la 4xAA alcalinas batería es necesario utilizar 2 14N001 diodos para bajar la tensión de salida. Mina funcionaba en 6.5V sin los diodos, que tiene el potencial para matar el Teensy y el Neopixels. No quiere esto! La Teensy 2.0 necesita 4.5V-5.5V sin sobrecalentamiento. Con los dos diodos en lugar, el circuito debe funcionar cómodamente en unos 5.55V.
