Encienda para arriba su billetera!!! (4 / 11 paso)

Paso 4: Soldar componentes;

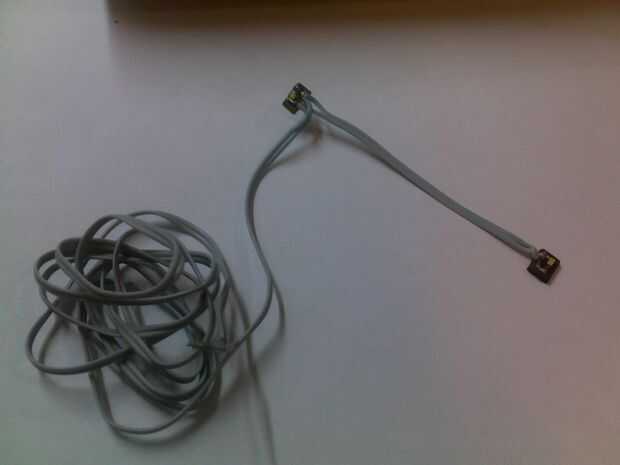

Después de hacer el PCB, es hora de soldar y taladrar los agujeros. Si desea perforar antes o después de soldar depende de usted. Encontré que era más fácil soldar primero y luego perfore los agujeros pero sin embargo, tendrás que tener mucho cuidado para no dañar los componentes.

Para comenzar con, estañar las pistas de cobre con soldadura de algunos. Tenga cuidado de no añadir demasiado.
-Si está utilizando un herramienta de soldadura de aire caliente, aplicar poco de pasta de soldadura en la pista, coloque los componentes y calentar.

otra cosa si no tienes un herramienta de soldadura de aire caliente, puede usar el soldador pero es bastante complicado soldarlo.
-1 º, con sus pinzas, coloque los componentes en las pistas de cobre previamente estañadas.
-mientras lo sujeta firmemente allí, derretirse el estaño en la pista.
-mientras todavía sujeta el componente, retirar la plancha y dar unos segundos para enfriar.
-comprobar si el componente se suelda correctamente a la tarjeta y no sale.
-Repita los pasos anteriores para el otro componente.

NOTA:
-Antes de soldar el LED, asegúrese de comprobar que pin en el ánodo y el cátodo. Esto se puede hacer con un multímetro establece en prueba de continuidad/diodos. Ánodo del LED está conectado a la resistencia que a su vez está conectado a + ve cable y cátodo está conectado a cable - ve.

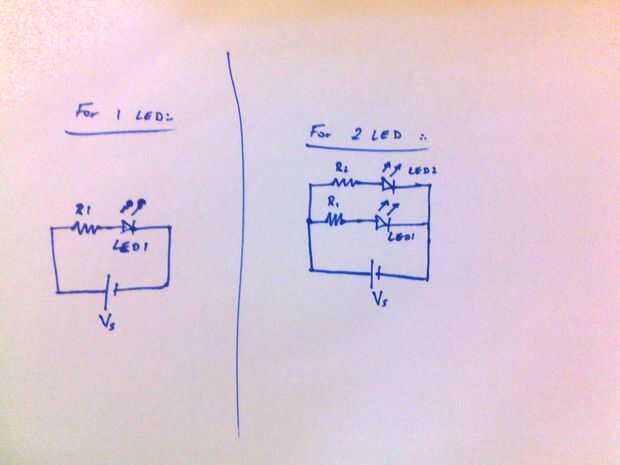

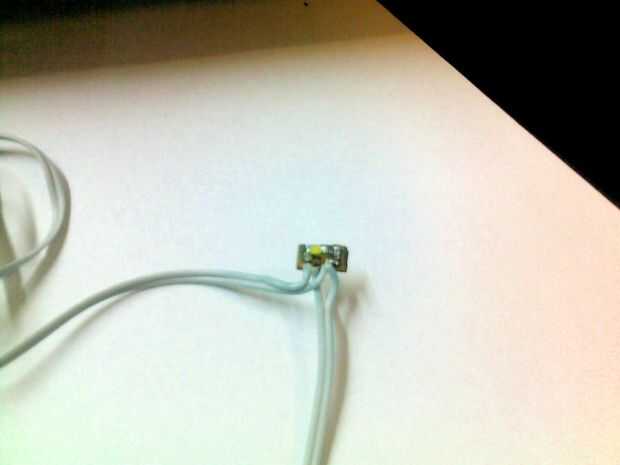

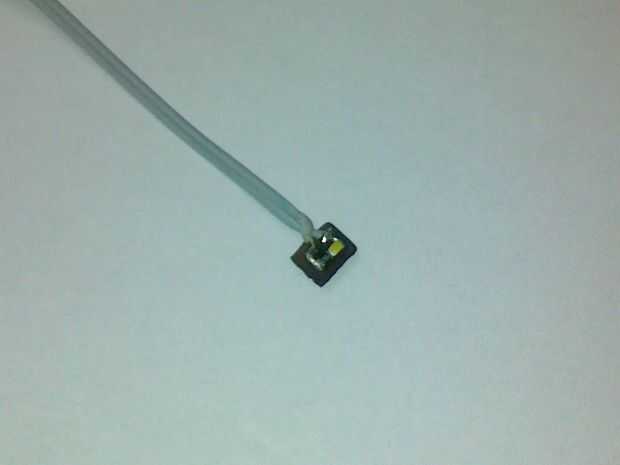

-Si utiliza más de 1 LED, asegúrese de que ambos LEDs se conectan en paralelo. (véase el cuadro 3 y 4)
