Paso 5: Montaje del circuito
Como es mi modus operandi, utiliza un rotulador negro para marcar la parte negativa de cada LED (el más corto de los dos) porque facilita identificar más tarde y luego doblar las piernas hacia fuera a los lados para soldar.

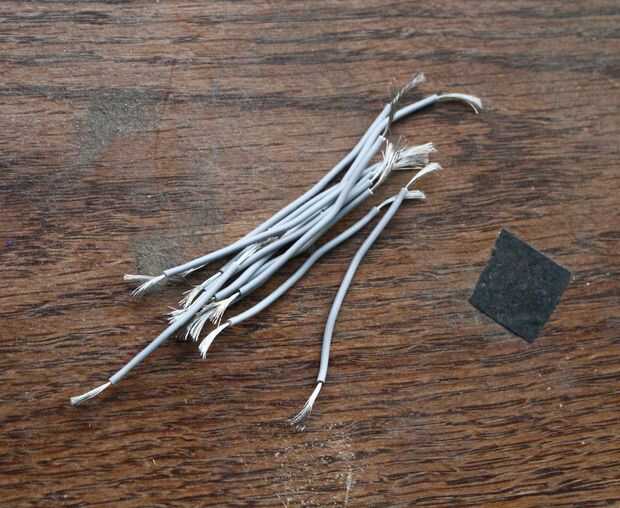

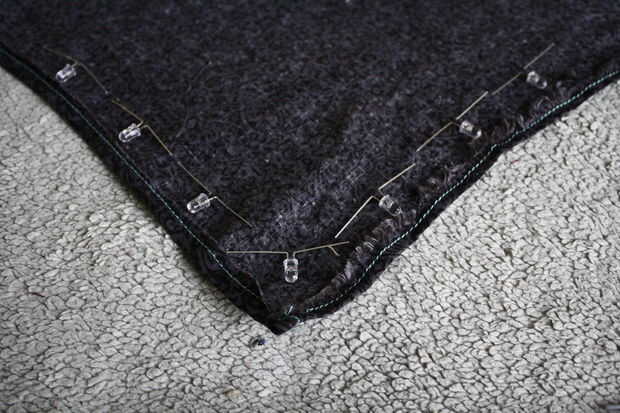

Comencé en el borde, colocación de los LEDs y de medición. Me di cuenta de que siete LEDs a lo largo de la esquina posterior haría bien con cerca de dos pulgadas de alambre entre ellos. Corte y había despojado de doce piezas de dos pulgadas.
El proceso: estamos poniendo los LEDs en paralelo, así que la soldadura de la negativa conduce (ésos marcados negro) juntos en una cadena, y luego hacer lo mismo con los cables positivos.
(Si no tienen acceso a un soldador, o no pueden utilizar herramientas super calientes, usted puede apenas tuerza los cables y las patas del LED, pero ten en cuenta que no sea tan seguro.)

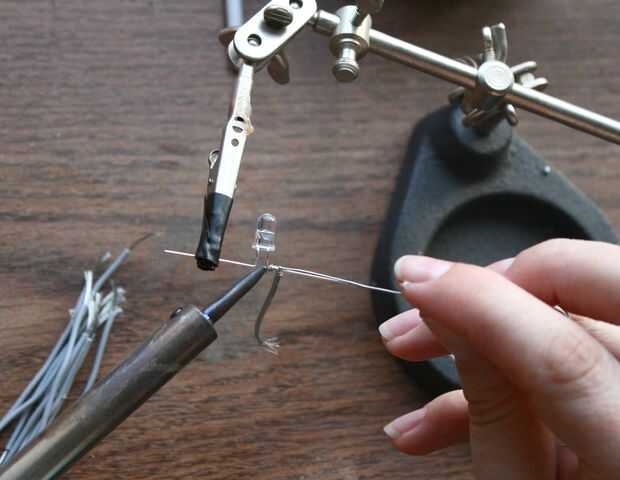

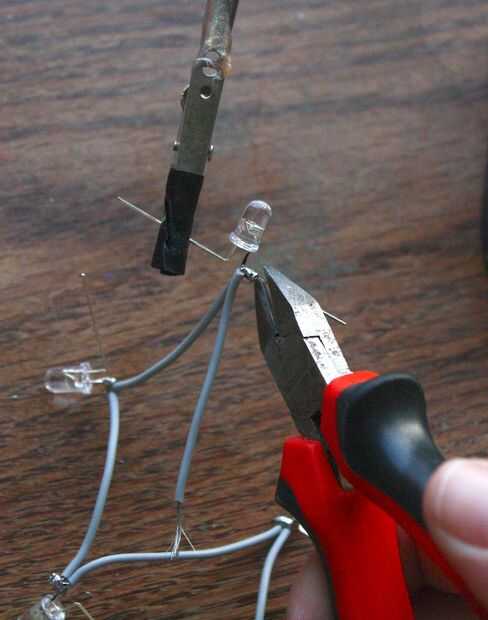

El primer LED solo necesita un solo cable por la pierna, ya que es el final de la cadena. Gire el extremo de una longitud de cable de silicona alrededor de la pata negativa del LED (marcado en negro), cerca de la curva. Una tercera herramienta de mano es útil aquí para mantener inmóviles las cosas. El alambre de la soldadura, recorte el exceso y pasar a la siguiente.

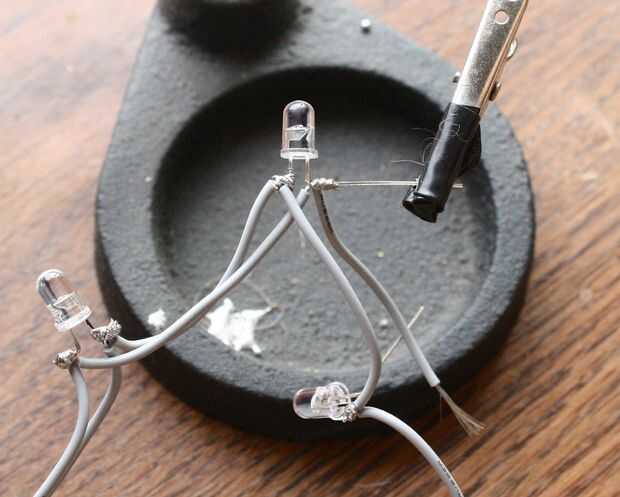

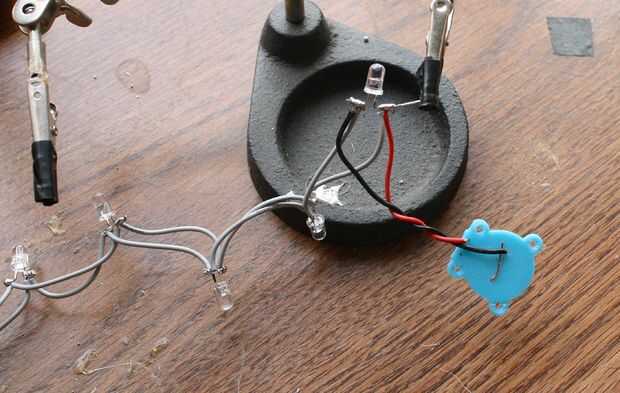

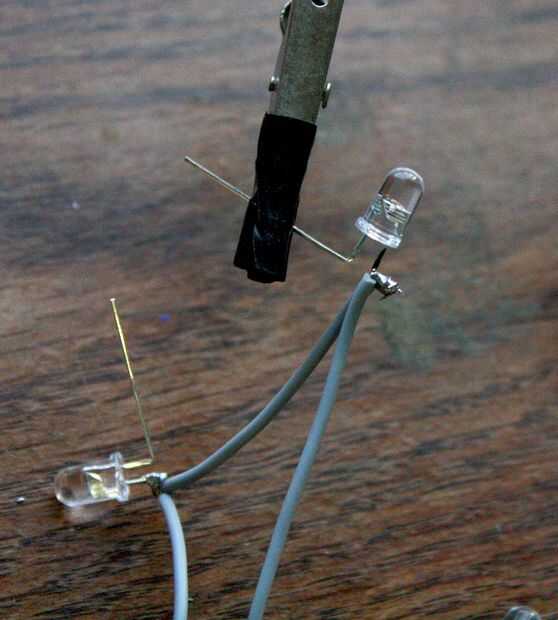

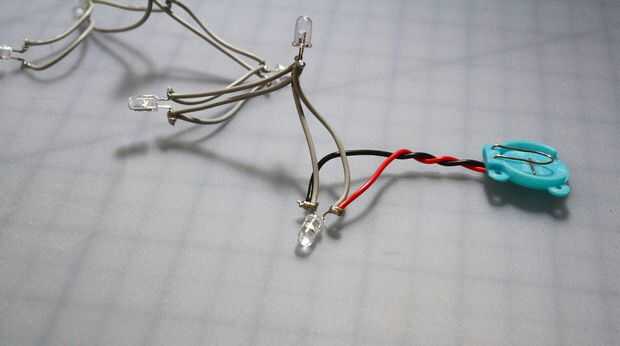

Cada LED en la cadena después de que el primero tendrá dos cables soldados a cada pierna. Puede girar para arriba y soldar al mismo tiempo. Agarra el otro extremo del cable del LED anterior y al final de una nueva versión, luego gire tanto a la pata negativa del LED siguiente, soldadura y el clip como hiciste el primero. Lo mismo en la línea. En el otro extremo de la cadena, a soldar juntas la pata del LED, cable de la anterior LED y el cable va a soporte de la batería.
Nota: puede Agregar un switch a tu circuito si lo desea, o puede seguir las instrucciones en el paso 9.
