Paso 1: Materiales que necesitará

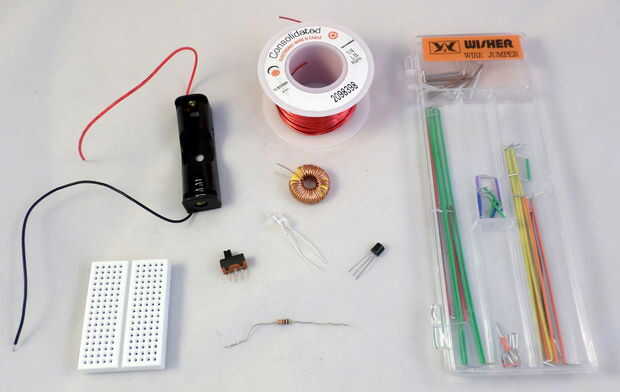

Necesitarás estos materiales de electrónica para hacer el circuito del ladrón de joule – tenga en cuenta que la mayoría de estos elementos está vinculada directamente a la página del producto en Jameco Electronics:
- Soporte de la batería por una batería del AA con los alambres que son de al menos 3 pulgadas de largo
- Transistor de propósito general, 2N3904 NPN
- Placa pequeña. La que uso medidas de 1.9" de 1,3" y tiene 170 agujeros. Ajustes en el diseño de la antorcha de Minecraft que dar en este proyecto de Instructables.
- Interruptor con 3 pernos que encajan en el protoboard
- Tres LEDs amarillo ultra. Podría utilizar otro LED en su lugar, pero estos son las exactas que usé en este proyecto por lo que sé que funcionan.
- Kit de cables de puente o armazón para los cables y pelacables
- Resistencia de 1K Ohm
- Inductor de choque de modo común de Digi-Key (por agujero) (esto es básicamente una tira de toroide con dos cables alrededor de la herida). Otras estrangulaciones comunes del modo por-agujero deberían funcionar bien, elegí éste porque tiene largo extremos de los cables (para ir fácilmente en la placa) y lo he comprobado y por lo que sé que funciona.
- Alternativamente, usted podría hacer un inductor como esta con alambre magneto esmaltado, calibre 20 o mayor calibre (diámetro)
(dos colores diferentes es ideal)
y un cuchillo o una lija fina para quitar el esmalte de los extremos, y un inductor toroidal (que es un grano de toroide con un alambre herida alrededor de él, que se eliminará) o un toroide de ferrita redondo (también llamado un grano toroide — tiene ningunos alambres enrollados alrededor de él).
- Un toroide de ferrita redondos puede ser rescatado de una bombilla fluorescente compacta siguiendo este video (pero tenga cuidado de no liberar el mercurio en el bulbo!). Esto debe hacerse sólo con ayuda del adulto.
- Alternativamente, usted podría hacer un inductor como esta con alambre magneto esmaltado, calibre 20 o mayor calibre (diámetro)
- Batería del AA "Muerto". Nada de 0,3 V a 1,5 V teóricamente debería funcionar en un ladrón de joule, utilicé un AA que tenía 1.1 V y funcionó muy bien.
- Inspector de la batería o el multímetro y el conocimiento de cómo comprobar la tensión con él (opcional)

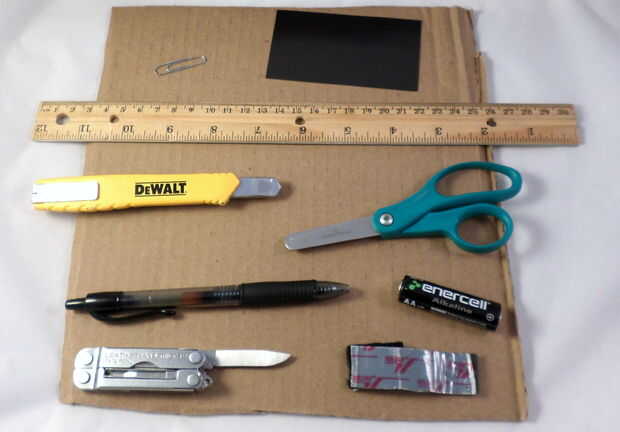

Necesitará también estos otros artículos comunes que probablemente tienes mentira alrededor de su casa ya para hacer el resto de la antorcha de Minecraft del light-up:
- Cuchillo para uso general
- Tijeras
- Regla
- Pluma o lápiz
- Pegamento. Un palillo de dientes se recomienda extender el pegamento e introducirlos en pequeñas grietas.
- Pedazo de cartón corrugado por lo menos 17 cm por 19 cm. (yo usé una caja de FedEx viejo, largo y rectangular para esto).
- Tira adhesiva de Velcro para sujetar la placa y la batería pack para el cartón interior de la antorcha. He utilizado Velcro asi pude retirar la tarjeta/batería fácilmente si quería, pero podía sujete permanentemente a la cartulina con resina o pegamento estupendo (con ayuda del adulto).
- Clip pequeño
- Cuchillo pequeño y afilado
- Impresora y papel
