ENCOGE tus obras de ARDUINO y hacerlo permanente (4 / 8 paso)

Paso 4: Hacer el programador DIY

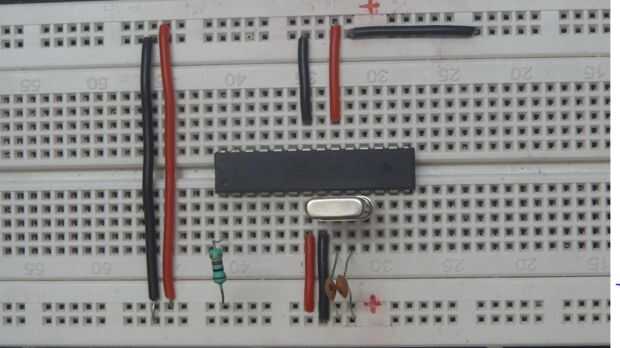

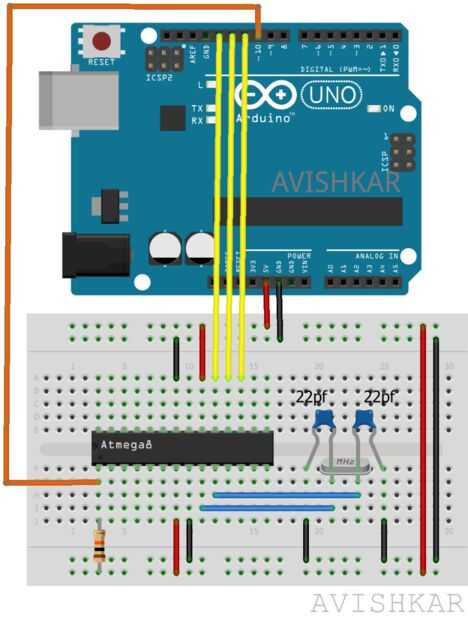

Después de la carga exitosa de los sketch(ISP), alambre tu placa Arduino a la board(atmega8/16) de blanco como se muestra en el diagrama de abajo.
(Nota para el Arduino Uno: usted necesitará añadir un condensador de 10 uF entre reset y la tierra. Después de cargar el ISP del bosquejo, que tenía se olvidó de agregar en la foto)


ARDUINO PIN---ATMEGA8/16PIN

SS (Pin 10)---RESET (Pin 1)

MISO (Pin 11)---MISO (Pin 17)

MOSI (Pin 12)---MOSI (Pin 18)

SCK (Pin 13)---SCK (Pin 1)

VCC (Pin 7)---AVCC (Pin 20)

GND (Pin 8)---Gnd (Pin 22)
