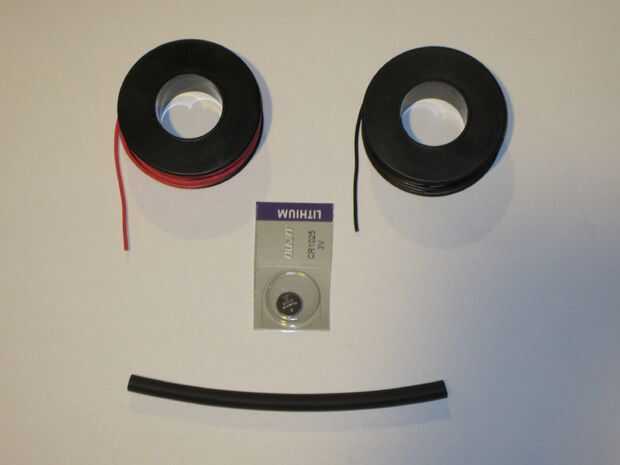

Paso 1: Lista de materiales (herramientas y piezas)
- Tema: Moneda / pilas de botón
- Uso: Diseñado alimentar su proyecto electrónico. He utilizado una gran variedad de monedas / pilas de botón incluidas CR2032 (3v 20 mm x 3.2 mm), CR927 CR1025 (3v 9,5 mm × 2,7 mm), LR44 (3v 10 mm × 2.5 mm), (1,5 mm 11,6 x 5,4 mm) con este proceso. El tipo de moneda son de botón batería realmente depende de lo que su energía necesita.
- Precio: Depende del proveedor y el volumen. Si compras en grandes volúmenes, recomiendo caza alrededor para el mejor precio.
- Artículo: cable de conexión sólido calibre 22
- Uso: Utilizado para hacer cables de batería que proporcionan continuidad de batería el circuito deseado. Yo prefiero usar dos colores (rojo y negro) a la polaridad de la etiqueta cuando conectado a la batería; sin embargo, usar cualquier color que desee.
- Precio: cable de conexión sólido calibre 22 es bastante barato. En promedio cuesta menos de 1 centavo por pulgada. En tu tienda de electrónica por lo general, usted puede escoger un carrete de 25' por aproximadamente $3,00.
- Artículo: Poliolefina tubos termoretráctiles
- Uso: Proporciona una compresión / adherencia mecánica de los dos 22 individuales cable calibre conduce a la moneda botón terminal de la batería una vez reducido cuando se aplica calor. Cada moneda batería del botón generalmente requiere un diverso tamaño de diámetro de tubo termocontraíble.
En mis pruebas, he encontrado que las siguientes baterías funcionan bien con los siguientes diámetros de tubería del encogimiento del calor de 1-2 y longitud de manga:- CR2032 (3v 20 mm x 3.2 mm), diámetro de encogimiento de calor: 1/2 pulgada; Longitud de manga: 1 1/4 pulgadas
- CR927 (3v 9,5 mm × 2,7 mm) – diámetro de encogimiento de calor: 1/4 de pulgada; : Manga longitud de 5/8 de pulgada
- CR1025 (3v 10 mm × 2.5 mm)-diámetro de encogimiento de calor: 1/4 de pulgada; : Manga longitud de 5/8 de pulgada
- LR44 (1,5 mm 11,6 x 5,4 mm)-diámetro de encogimiento de calor 3/8 de pulgada; : Manga longitud de 5/8 de pulgada
- Precio: Precio realmente depende de volumen y de donde comprar. Por ejemplo, allelectronics.com tiene 1/2 "X 4" tubo del encogimiento del calor en negro por unos $2.50. Así que si usara esa tubería para las baterías CR2032, que necesita una longitud de aproximadamente 1 1/4 pulgadas para la manga, obtendría sobre 38 mangas de los 4 pies a un costo promedio de 6 centavos a manga.
- Uso: Proporciona una compresión / adherencia mecánica de los dos 22 individuales cable calibre conduce a la moneda botón terminal de la batería una vez reducido cuando se aplica calor. Cada moneda batería del botón generalmente requiere un diverso tamaño de diámetro de tubo termocontraíble.
- Tema: Pequeña amarra Cable Tie (opcional)
- Uso: Aplicar compresión adicional al manga de encogimiento de calor, cables y moneda botón paquete de la batería.
- Precio: Precio depende realmente de volumen y de donde usted compra; sin embargo, suele ser un costo promedio de menos de 1 centavo a lazo.

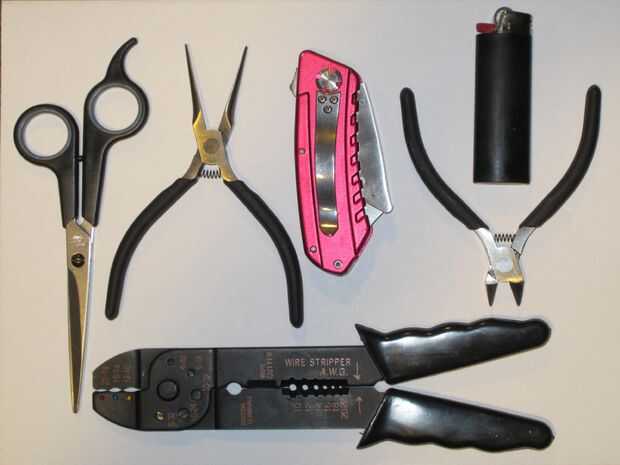

Herramientas
- Cortador diagonal: Corte el cable de conexión de 22 calibre
- WIRE Strippers o cuchillo: quitar el aislamiento de los cables
- Pilares de nariz de aguja: Plantillas improvisadas para envolver los extremos del alambre alrededor y que finura la batería dentro de la manga del encogimiento del calor (si es necesario)
- Tijeras / utilidad cuchillo: tubería del encogimiento del calor del corte
- Alumbrador o pistola de calor: aplicar calor a la tubería del encogimiento del encogimiento
