Paso 5: Paso 5: construir el aparato
Primera su es necesario soldar los componentes en una Veroboard si no tiene ninguna experiencia de soldadura recomiendo practicar primero con un repuesto Veroboard y algunos cables. Aquí está un gran video sobre cómo soldar a una Veroboard (ignorar la parte que se rompe, no necesitamos usar eso):

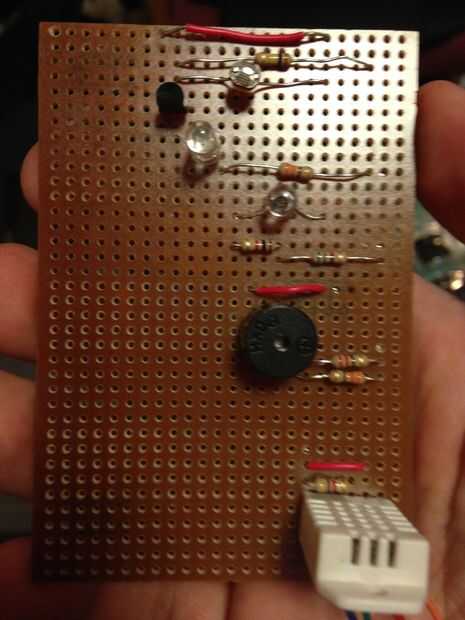

Una vez todos los componentes se sueldan en él debe mirar algo como en la imagen superior, conecte las líneas a los pines correspondientes en el Arduino, es decir toma de tierra para la tierra pin, el pin de datos del entonces DTH22 al pin 2...
Luego alinee en la parte superior la placa Arduino y perfore un todo a través de la Veroboard, asegurando que el agujero está en línea con los agujeros en el Arduino y el escudo de Ethernet.
ADVERTENCIA: No perfore el orificio en la misma tira como la soldadura
Uso la tuerca y el perno para asegurar la Veroboard a la altura óptima y luego fijar la Veroboard a otra parte de la Ethernet escudo por lo que todavía puede ser se mueve para reparaciones posteriores.
Luego conecte el enchufe de entrada para Arduino UNO para dos pernos, de asegurar el cable con las tuercas, como se muestra en la imagen.
OPCIONAL: Agregue un trozo de sting en un lazo a uno de los orificios no utilizados de la placa Arduino, por lo que puede ser colgado de un clavo.

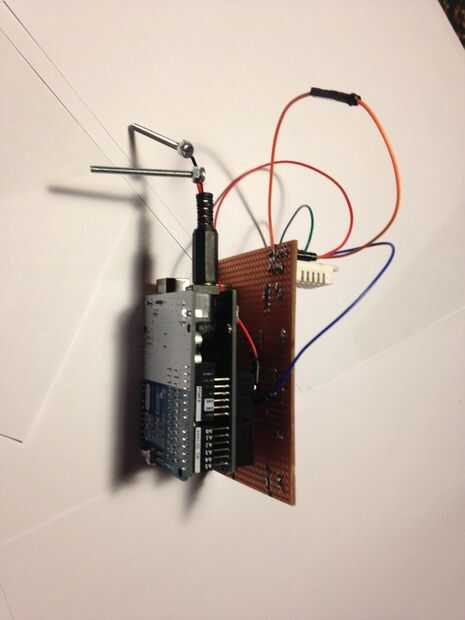

La unidad del sensor ahora debe ser completa, las fotos anteriores muestran lo debe parecerse.
