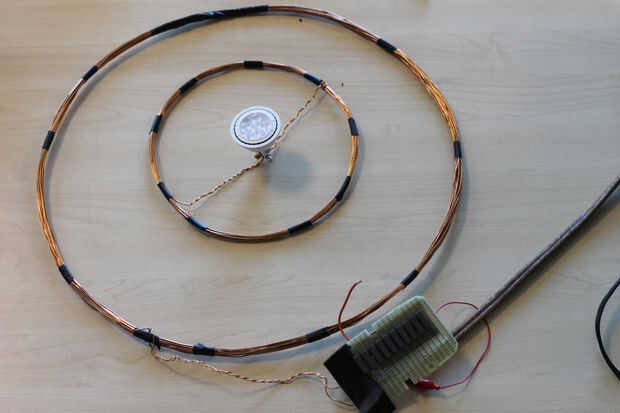

Paso 4: Añadir el foco de luz y electrónica a la bobina de 20cm

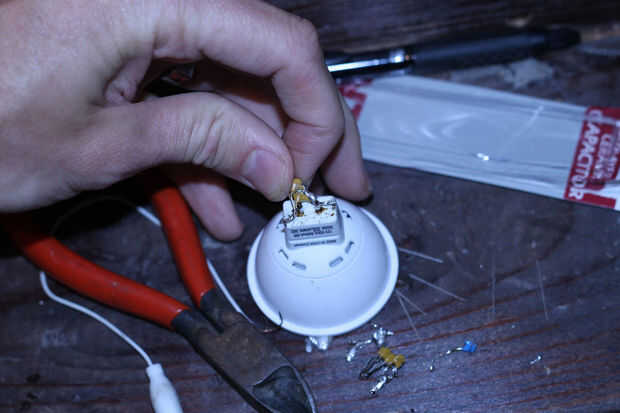

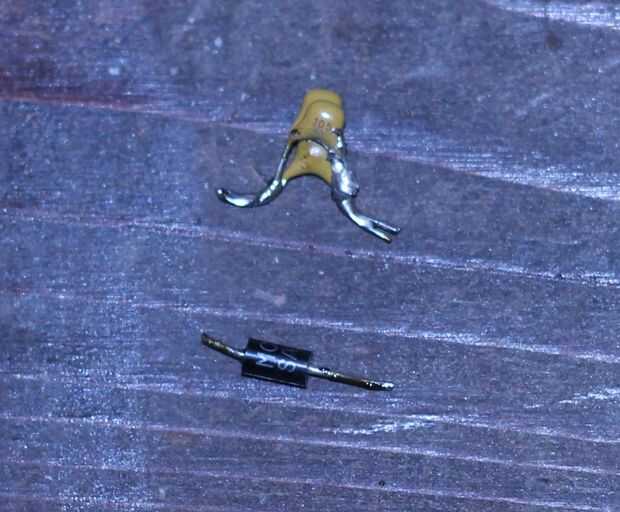

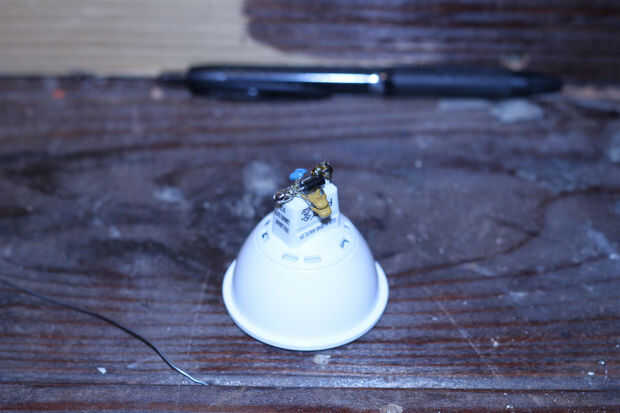

A continuación, vas a conectar la bombilla a la bobina pequeña. Necesita soldar tres 1uf (1 μF, o dicho de otra manera 1, 000nF) y un 0.47uF (dicho de una manera diferente, 470nF) condensadores a los postes de la bombilla. Que es un total de 3.47uF (condensadores suman en paralelo). Si estás haciendo la versión de alta potencia, también debe soldar 20V bidireccional diodo TVS entre la bombilla de luz puestos como protección contra las sobretensiones.

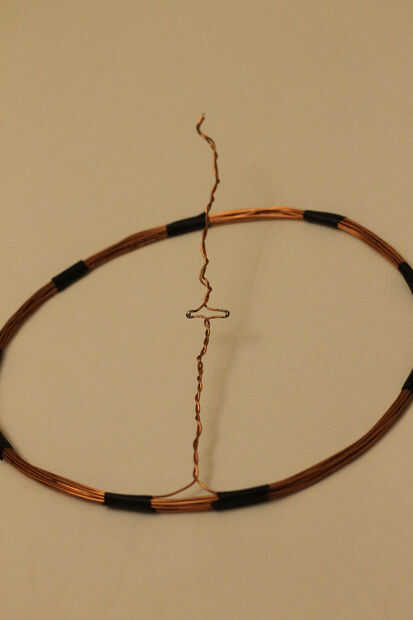

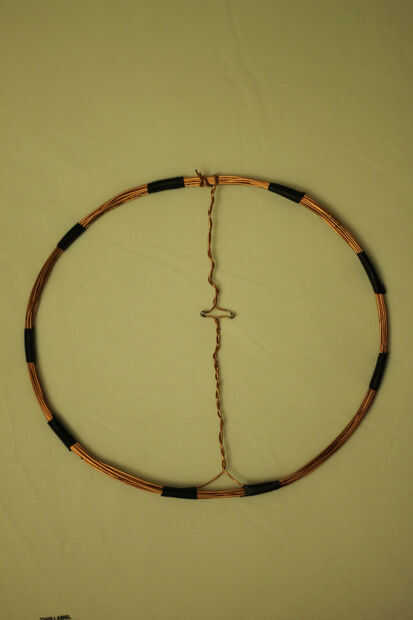

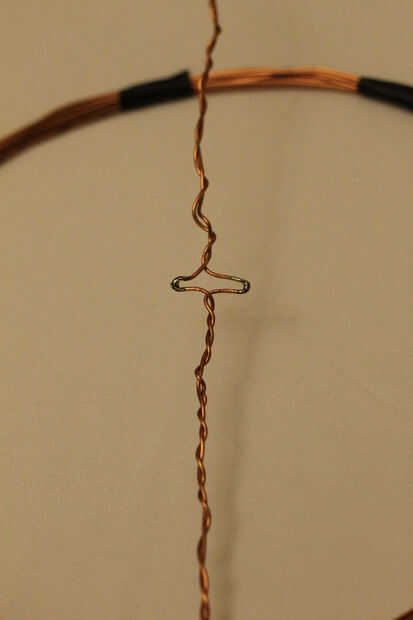

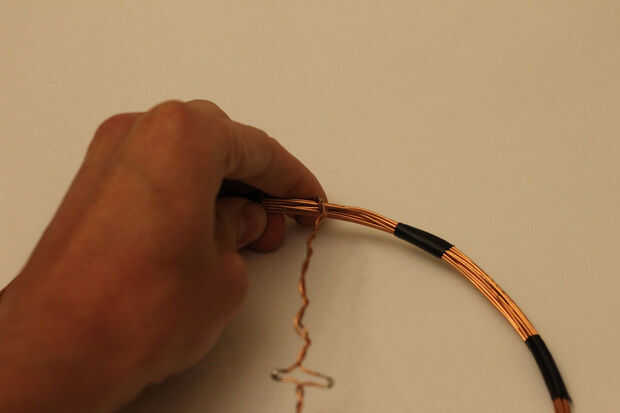

Después de que la soldadura de los condensadores, necesita torcer los extremos del cable de la bobina por todo el centro de la bobina. El cable es lo suficientemente rígido para apoyar la bombilla. Después de retorcer el cable por todo el diámetro, vas a cortar los extremos del alambre y dejarlos abiertos.

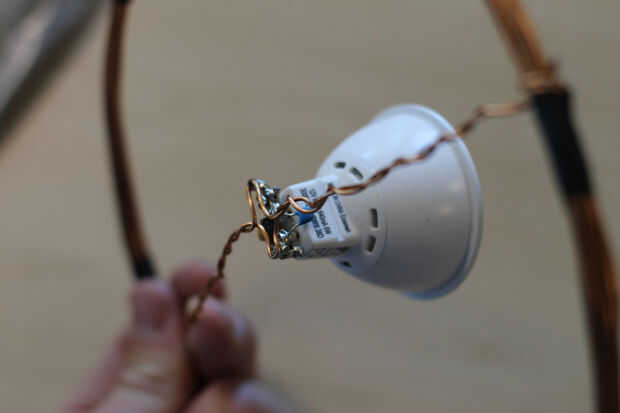

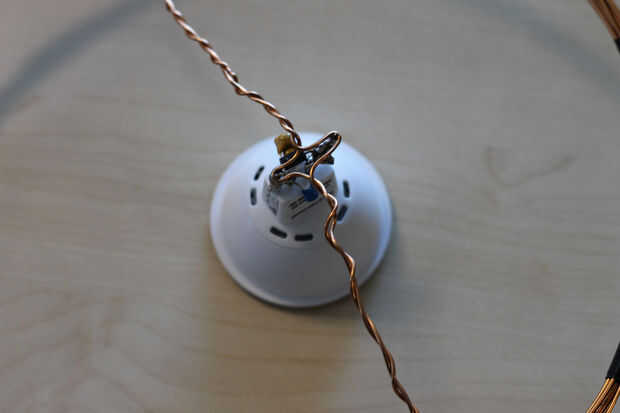

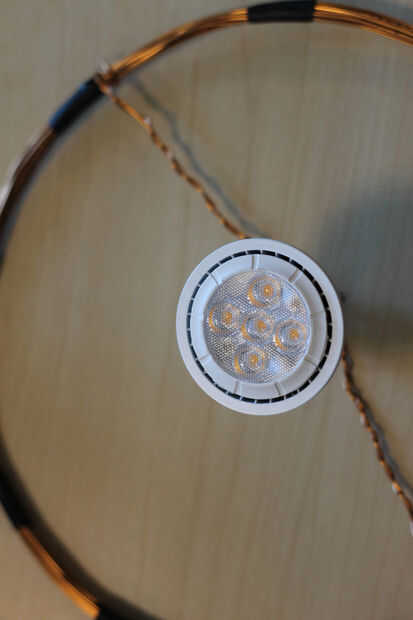

Luego le coloque la bombilla en el centro del alambre trenzado. Te separe los giros, para que cada conductor toca una terminal de la bombilla. Después raspar el esmalte del alambre con un cuchillo y luego suelde el cable limpio a los postes de la bombilla. Asegúrese de que utilizar soldadura de núcleo de resina. Puede añadir resina extra, que le ayudará a limpiar los trozos de esmalte.
