Energía inalámbrica alta gama (7 / 9 paso)

Paso 7: Crear el cargador de teléfono móvil

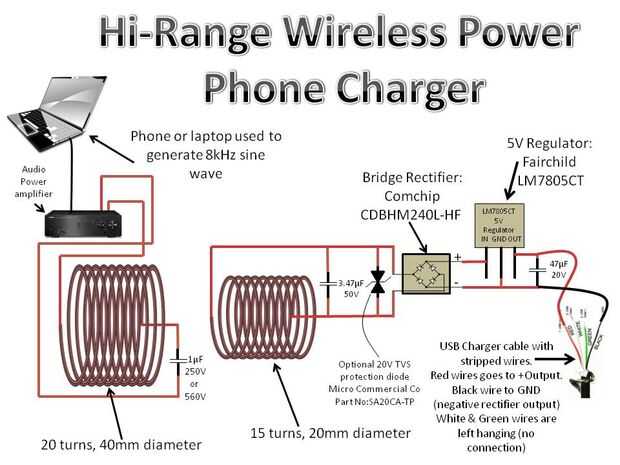

Puede modificar fácilmente el circuito para cargar un teléfono. Había construido una segunda bobina de 20cm y luego todos los circuitos. El mismo 3.47uF condensador y televisores de diodo se utiliza. Es seguido por un puente rectificador (Comchip P/N: CDBHM240L-HF), seguido de un regulador lineal 5V (Fairchild LM7805CT), seguido por un condensador de tantalio 47uF. Con un amplificador de alta potencia, el circuito puede cargar fácilmente su teléfono a una distancia de un pie y medio!
