Paso 1: Lo que necesitará
Una de las razones de esta energía renovable particular método de cosecha es tan viable es el relativamente pocos y fáciles de obtener materiales necesarios.
El receptor más simple de cristal no diseño necesita ninguna energía y se puede construir con sólo tres partes: una bobina, un cristal y una resistencia. Vamos a optimizar ese diseño con el fin de producir una señal más limpia y más confiable por primera polarización la amplitud de entrada, rectificación y filtrado de la señal. A continuación vamos a añadir una antena, caja y conexiones.
Obtener el diagrama del circuito aquí
Obtener el kit aquí

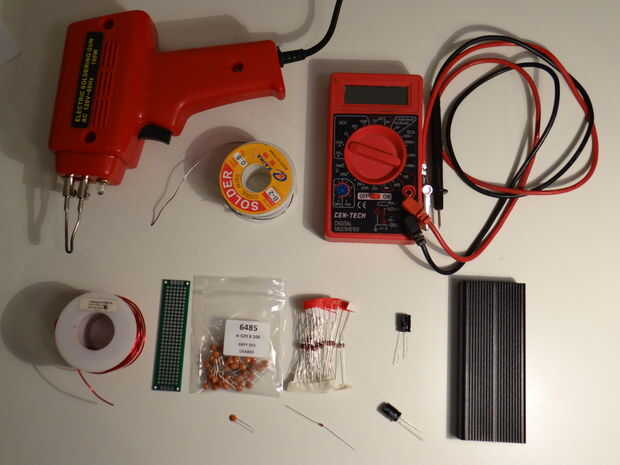

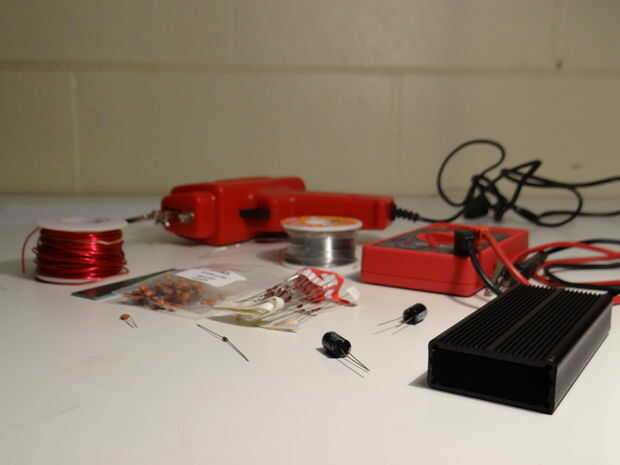

Las piezas del circuito incluyen:

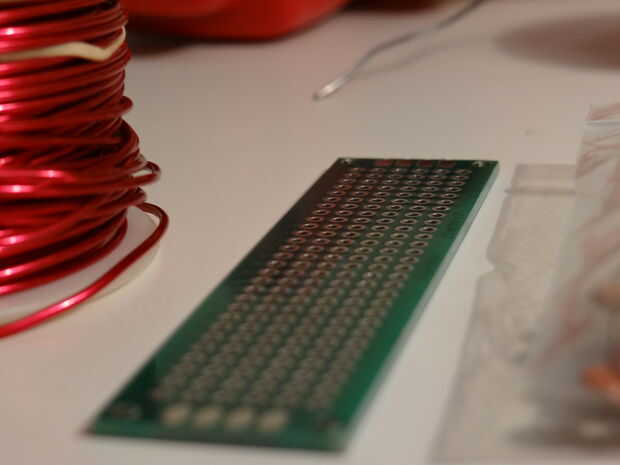

(1) placa de circuito
(1) 10-18 cable de cobre de calibre

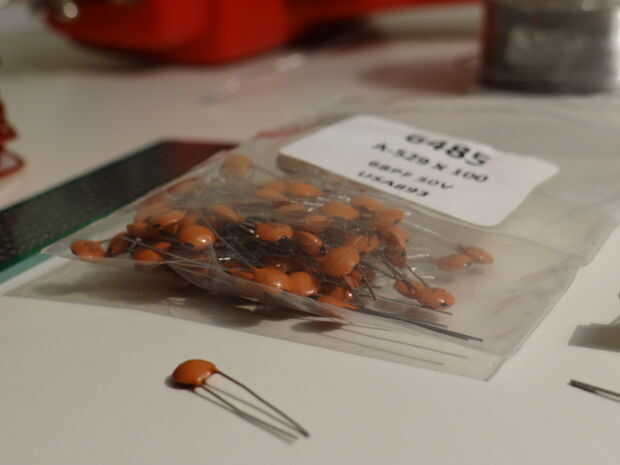

(2-12 +) Condensadores de cerámica (Igualados)

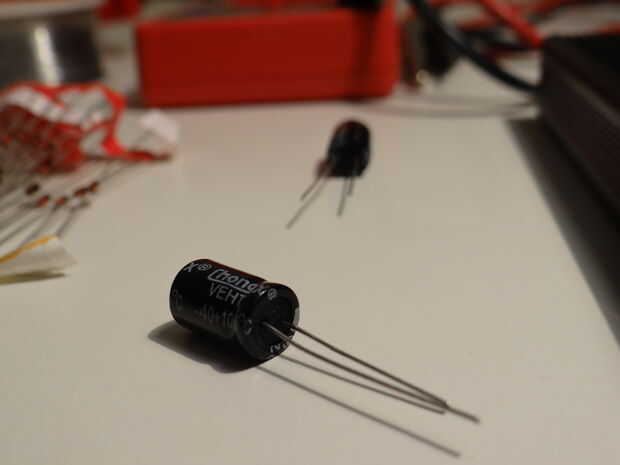

(2-6 +) Condensadores electrolíticos (Igualados)
* Nota que pueden utilizarse varios tipos de condensadores
(4) diodos de cristal germanio (1A +)
Costo total de la unidad: +- $0,40 (USD, para volumen de 1.000 + unidades) Además, probablemente querrá obtener:

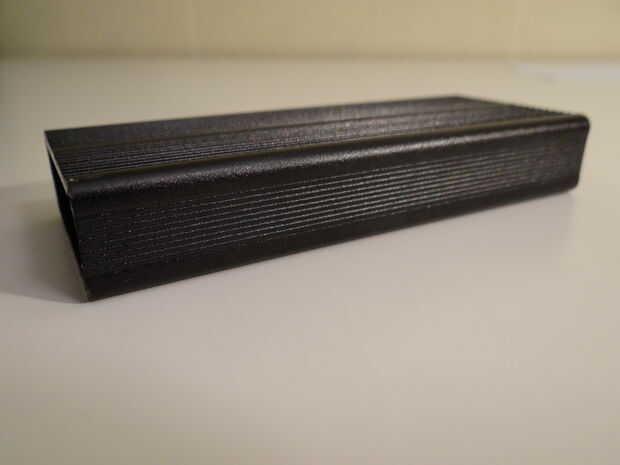

(1) caja proyecto (opcional)
(1) antena (una antena de bucle cerrado o antena elevada se recomienda y se puede hacer con alambre de cobre)
Las herramientas que necesitarás son:

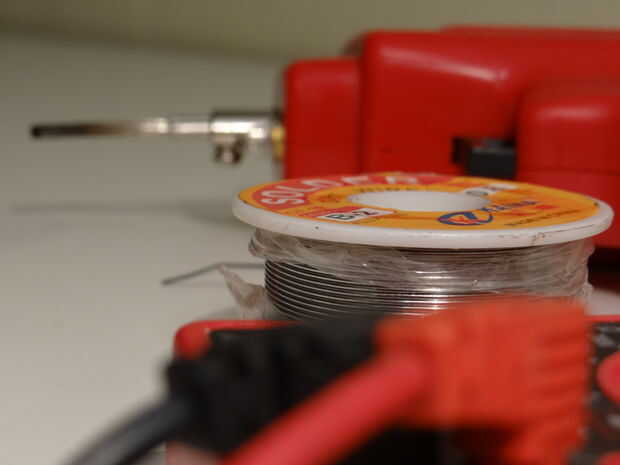

Soldador / soldadura (opcional)
Multímetro
Osciloscopio (opcional)
Eso es todo. Sí, eso es todo. Una vez lo tenemos todo, vamos a empezar.
