Paso 3: Probar y optimizar su circuito

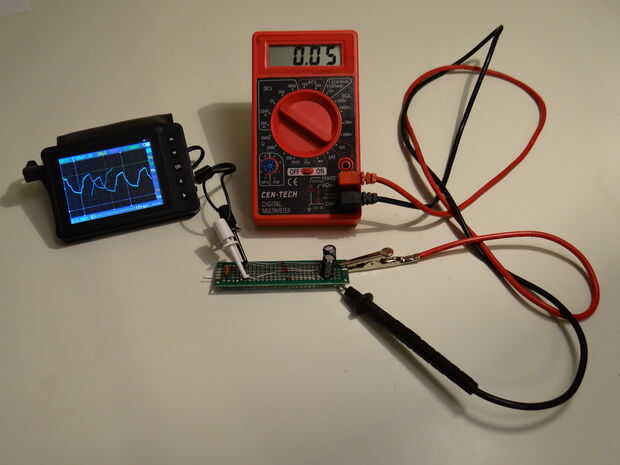

Para probar y analizar nuestro circuito, usaremos un voltímetro digital y osciloscopio.

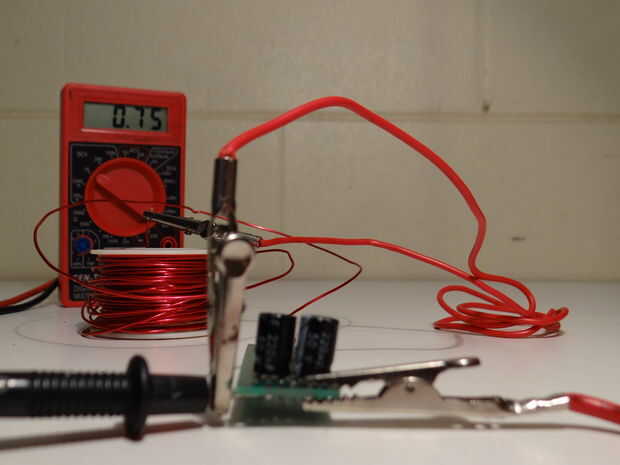

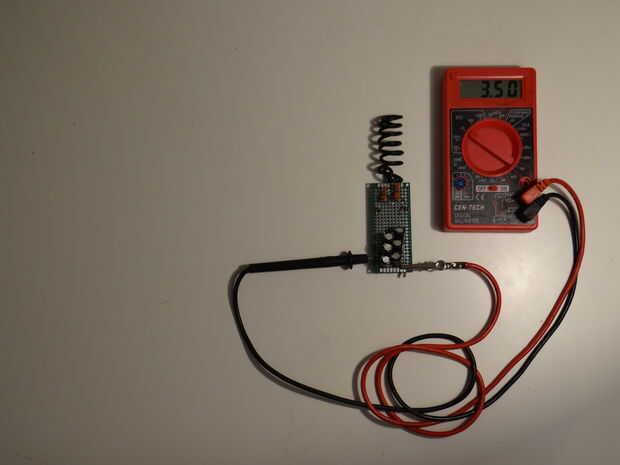

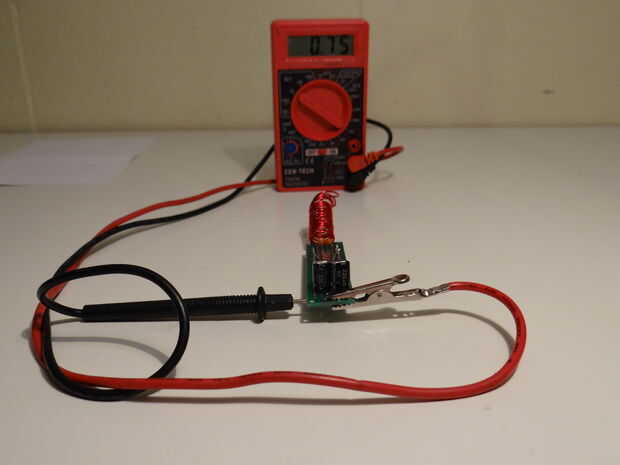

Conectando un voltímetro a la salida, inmediatamente empezaremos a ver una pequeña tensión en la gama 10-100mV. Si no es así, te queremos ver nuestras conexiones y asegúrese de que el circuito no está aislado del ambiente por lo fuera de una zona clara.

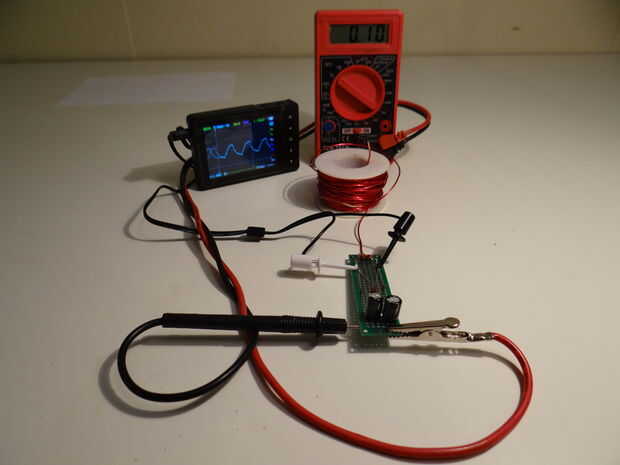

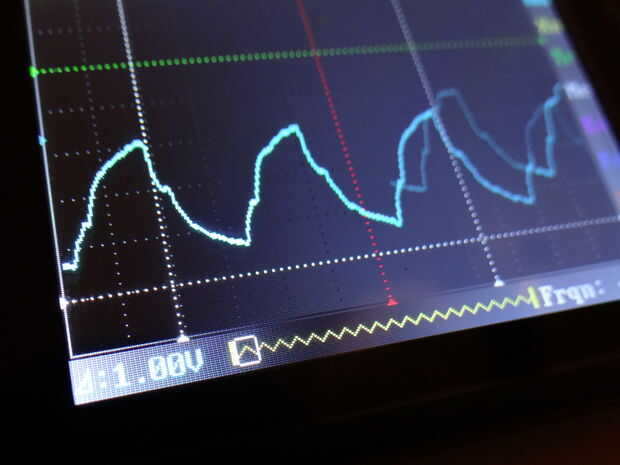

Entonces, al conectar un osciloscopio a los conductores de fuera de nuestro banco de condensador de cerámica de dos, vamos a ver el la señal polarizada capturada desde el aire que nos rodea. Entonces podemos conectar después de los diodos a ver nuestra diferente corriente directa y luego después los condensadores electrolíticos para ver una corriente normalizada, utilizable en nuestra salida.

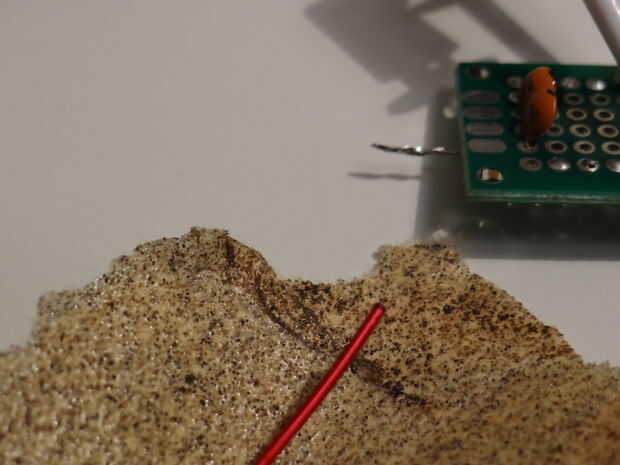

Entonces podemos optimizar la resistencia de entrada de dos maneras. En primer lugar, podemos añadir condensadores de cerámica adicionales en paralelo a nuestros dos original y asegúrese de que nuestras conexiones soldadas son constantes y grueso en este ámbito.
Podemos optimizar la capacidad del circuito añadiendo condensadores electrolíticos en paralelo a nuestros dos original que permitirán este circuito cargar un poco cuando no esté en uso. Para ello, un circuito de carga también se puede añadir aquí con el fin de incorporar un banco de batería opcional.

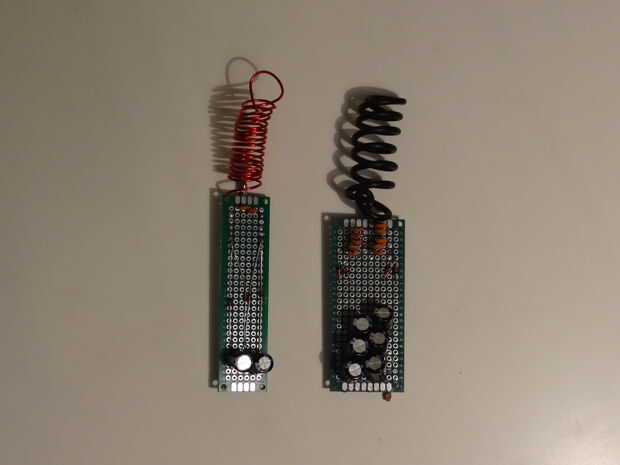

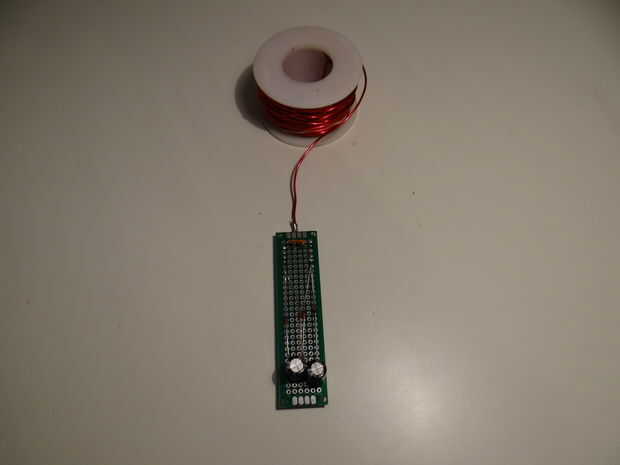

Podemos optimizar la antena uniendo lazos y bobinas de alambre de cobre en varias posiciones, comprados antenas o por tendido un alambre hasta el punto más alto se puede llegar.
No tenemos que parar allí, tampoco. Ahora podemos conectar varios circuitos en serie para aumentar el voltaje o en paralelo para aumentar la corriente. Esto puede hacerse indefinidamente.
