Energía piezoeléctrica cosechadora (2 / 12 paso)

Paso 2: El proyecto de los topes, soportes y barras de impacto.

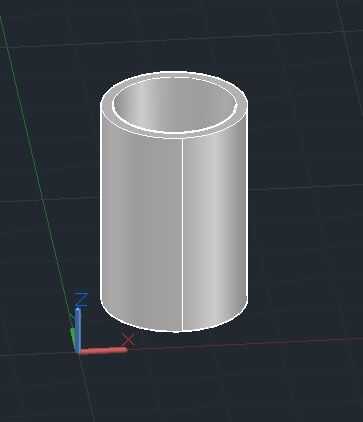

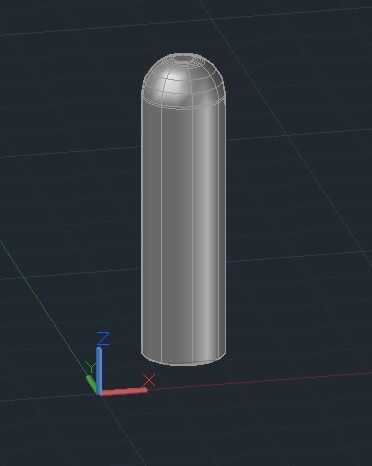

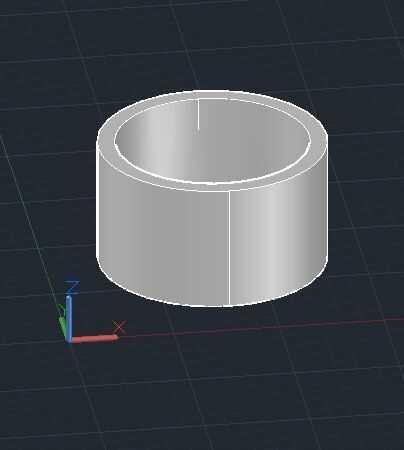

Estos tendrá que ser creado en un programa 3D como AutoCAD o su equivalente, como tienen que ser fabricadas con precisión.  Se exportará a una impresora 3D.  Se necesitará una barra de impacto para cada disco utiliza, y los tapones y los titulares se necesitarán para cada resorte.  Los tapones y los titulares deben ser una forma de la taza y uno se necesitarán para la plancha superior y otra para la placa inferior.  La forma de la taza se usa para sujetar el resorte en su lugar.  La función adicional de estos titulares es actuar como un tapón para la placa superior descendente para que las barras de impacto no deforman los discos piezoeléctricos a punto de fractura.  Las barras de impacto se realizaron 1mm más largo que la suma de la longitud de los topes superior e inferior y los titulares.  Esto permitió que las barras de impacto deformar los discos piezoeléctricos 1mm, que es una distancia segura y altamente eficaz de la deformación de los elementos de disco utilizado en este modelo.
