Paso 6: cableado
Las placas Peltier de (Seebeck) deben estar conectadas en serie, que si ellos están conectados en paralelo y una placa Peltier empieza a fuego y deja de usar por su parte justa de la energía sobrante, los otros comenzará a transferir el calor aún más rápido, freír el Peltier que comenzó flojo rendimiento. Porque ellos están conectados en serie, si una placa comienza a fuego todas las placas experimentará una caída de tensión, causando menos calor para transmitirse al disipador de calor, permitiendo que todas las placas que se enfríe.
Es debido a esta eficacia inestable que un dispositivo de regulación de energía digital debe conectarse a la salida. Si fueras duro de alambre un transformador en el sistema se corre el riesgo de ya sea en alimentación o de freír su electrónica.

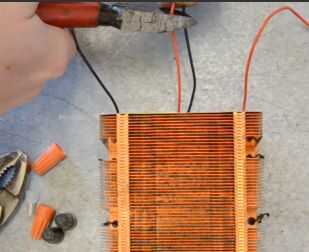

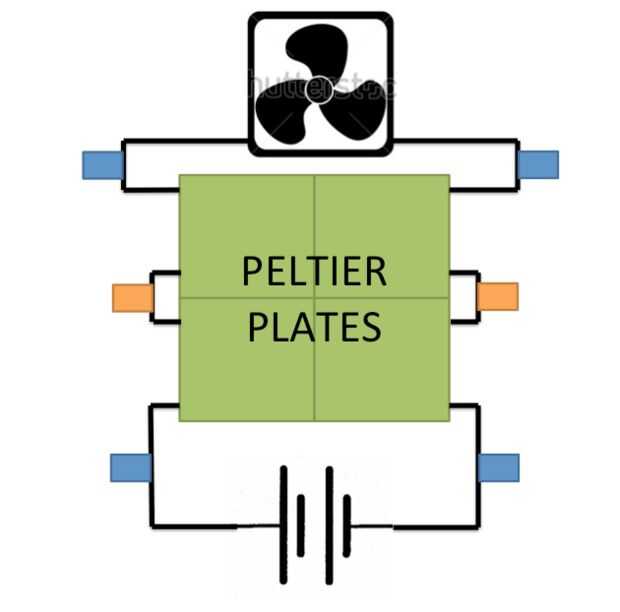

Parte 1 - observar el esquema anterior, cortar y pelar los cables entre las placas Peltier y entre las placas Peltier y el ventilador entre 1" y 2" de longitud. Dejar los conductores al regulador de voltaje en longitud total y solo Pele los extremos de los cables.

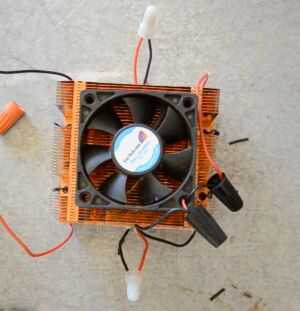

Parte 2 - méritos de tipo de presión de uso sobre las conexiones naranja (entre las placas Peltier) y rosca en las conexiones del azul (Peltier a ventilador) y Peltier para regulador de voltaje. Puesto que la polaridad de la corriente cambiará dependiendo de qué lado del generador es caliente, las polaridades tendrá que invertirse.

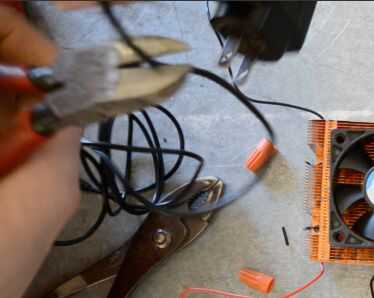

Parte 3 - corte y tira el cable a su regulador de voltaje, recuerde que el centro de la clavija debe ser siempre el cable vivo (positivo). Asegúrese de marcar.
