Energía sobre Ethernet (PoE) del inyector y Splitter (o cómo construir un cable de extensión USB de 40ft)

Estoy pensando en construir un sistema de "intercomunicación" frambuesa Pi base. Es un sistema de intercomunicación de 70. Por lo tanto, mina incluye control de automatización del hogar, radio por internet, streaming de funcionalidad de los medios de comunicación, TV y portero. Cada habitación tendría su propia unidad de intercomunicación.

No quiero que los cables de alimentación en la parte exterior de la pared, y poner cajas de enchufes y uniones en el interior de la pared viola los códigos de construcción. Así, he pensado accionar la frambuesa pi sobre ethernet puede ser una solución perfecta.

La primera decisión es hacer frente a comprar.

Solución de inyector PoE estándar

Un Power over Ethernet (POE) inyector y divisor cuesta unos $30 a $60. Tengo 15 lugares donde podría potencialmente quiero una unidad de intercomunicación. Conté cada lugar potencial, tales como, garaje, unidad portátil para exterior, completa de dormitorios, salones, baños (2 - baño y aseo), cocina. Por lo tanto, para 15 plazas usando estándar PoE splitter/inyector pares $ 30 llegaría a unos $450.

Switch con PoE

Otra manera de hacer a PoE es utilizar un switch con PoE incorporado. La mayoría de switches PoE no tienen todos los puertos PoE de apoyo. Por ejemplo, un switch de 8 puertos puede tener sólo 4 puertos PoE. Switches PoE son injustificadamente más caros que un interruptor no PoE. Un switch de 8 puertos sin PoE es alrededor de $30. Mientras que un 8-port switch con 4 puertos PoE es aproximadamente $110. Necesito 4 interruptores para conseguir PoE 16 puertos, o ~ $440.

Acoplador de base PoE

Así, el enfoque en este instructable es un bajo costo, DIY PoE inyector y divisor (~$7.50 por habitación).

El internet tiene muchos diseños de PoE.

La base de este instructable es adaptador de Power Over Ethernet (PoE) de eLab. Lea este instructivo primero. Voy a dar el mejor esfuerzo por no repetir el contenido de eLab instructable. eLab de instructable es excelente.

solución de eLab utiliza:

  • Superficie de Monte ethernet jack (2 x 2 1/8 x 7/8 pulg) y hembra jack de ethernet sobre $6 x 2 = $12
  • Pin de alimentación del barril y $4 de salida

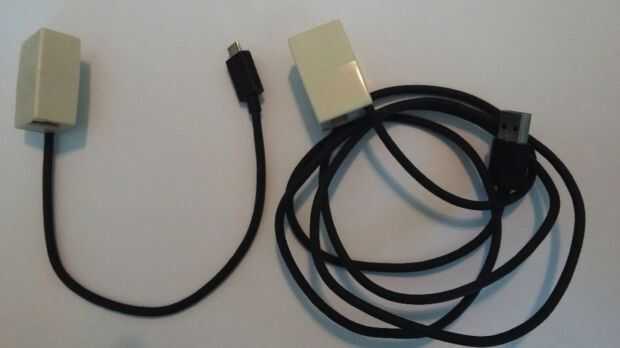

Los cambios de la solución de eLab son:

  • 2 x acoplador Ethernet (1,5 x 5/8 x 7/8 en) $2,10
  • USB macho y micro-b USB para alimentación de $4,69

Ventajas:

  • Acoplador tiene más pequeño factor de forma de carcasa de montaje en superficie
  • Acoplamiento no requiere montaje y puede ser utilizado en línea
  • Se determinaron los costos para la solución de eLab buscando piezas en Amazon. Ningún esfuerzo se hizo para encontrar piezas de costo más bajo. Así, costo es sin duda menos para una solución basada en el acoplador con una solución de montaje en superficie.
  • USB y micro-USB es mejor para Raspberry Pi que adaptador perno del barril

Limitaciones de ambos:

  • No PoE 802.3 estándares compatibles con - puede destruir su equipo - utilizan con precaución
  • Puedes hacer 10 o 100 Mb pero no Gb Ethernet
  • fuente de 5V puede ir cerca de 39 pies con 0.5v pérdida
