Energía sobre Ethernet (PoE) del inyector y Splitter (o cómo construir un cable de extensión USB de 40ft) (4 / 8 paso)

Paso 4: Conectar cables de acoplamiento para cables USB

Los cables CAT5e y y CAT6 son pares. Mediante el uso de dos cables, el voltaje se transmitirá más lejos con menos caída. Si se utiliza un solo cable la distancia de transmisión es de ~ 19 ft. Si se utilizan dos cables, la distancia de transmisión es ~ 40 ft.

Un acoplador ethernet no pretendía ser tomado aparte. Por lo tanto, los cables en el interior de un acoplador pueden no coincidir con los estándares de color de alambre utilizados en cables CAT5e o CAT6.

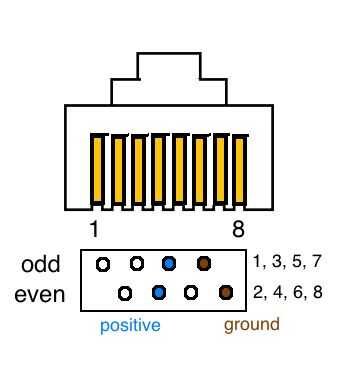

  • Los pernos 4, 5, 7, 8 no se utilizan en CAT5e
  • Usar par azul (4 y 5) como positivo o 5v
  • Utilizar el par marrón (7 y 8) como negativo o de tierra

El cable USB entre por un lado del acoplador.

  • Corte los cables conectados a los pines 4, 5, 7, 8 en el lado donde entra el cable USB - dejar el otro lado conectado

    • Corte lo más cerca posible, pero todo lo que es necesario es suficiente para trabajar con
  • Anote el color y pin #. En mi caso, los pernos y los colores son:
    • 4 = rojo
    • 5 = verde
    • 7 = blanco
    • 8 = marrón
  • Tira de 1/4 de pulgada de los cables de acoplamiento

Twist y soldar entre sí:

  • cables USB rojo cable acoplador rojo y verde
  • acoplador de colores blanco y marrón hilos de alambre del cable negro USB

Enrollar los extremos soldados en un pequeño trozo de cinta aislante (cortar un pedazo pequeño - no rip).

Tuerza los alambres y empuje el acoplador hacia atrás juntos.

Repita lo anterior para el acoplador de otros

Usted es hecho!
