Paso 3: Regulador de la velocidad para control de flujo y soft start/stop.

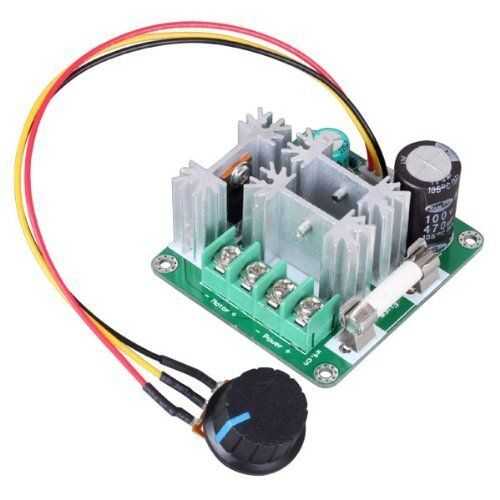

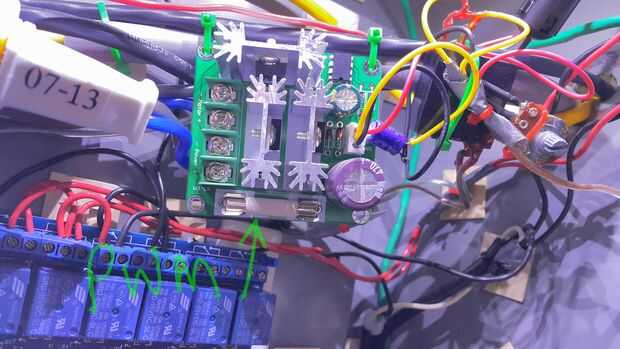

De Amazon tengo un controlador de pwm de 15 amp. Sí sé es de gran tamaño para mi uso pero quiero vida de servicio larga fuera del controlador.
El potenciómetro da 0 a 5 voltios para controlar directamente la salida de pwm. 0 voltios no siendo rotación y 5 voltios, siendo la rotación casi completa!

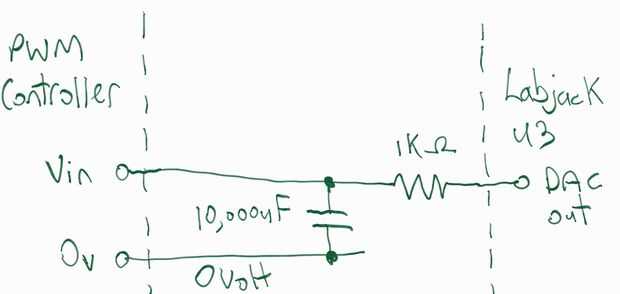

Quería arranque suave y parada suave para evitar un chorro de agua de un grifo abierto y también para reducir el desgaste de arranque en mi bomba/motor. En el croquis adjuntado, había incluido un resistor y un condensador entre la entrada de control del controlador pwm y la salida DAC de mi labjack u3. En cualquier momento solicitar a la bomba para encender, rampas gradualmente para arriba en un período de 8 segundos para entregar el caudal. También cuando soliciten para apagar sus rampas. Muy muy chulo!
Una nota importante aquí. Los controladores PWM producen mucho ruido eléctrico. Esto aprendí la manera dura cuando debido a Cruz interferencia, mi sistema de automatización del hogar comenzó a funcionar mal a veces. Sólo a través de pruebas con mi osciloscopio yo rastrear el problema. Mantenga siempre el cable de la bomba ya sea blindado o al menos 18inches de cableado electrónico.
