Paso 1: Cómo funciona

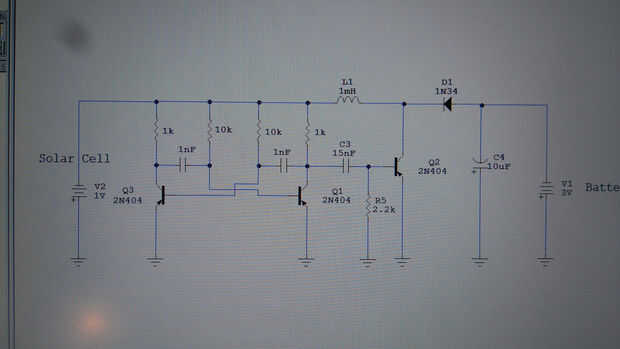

Intencionalmente guardé este circuito tan simple como sea posible mientras que aún demostrando los bloques de construcción básicos de un circuito Astable Mulivibrator y convertidor. Los transistores Q1 y Q3 están configurados para formar un circuito llamado un multivibrador Astable. Este circuito es un bloque de edificio fundamental de la electrónica, todavía se utiliza extensivamente en la industria electrónica. Hoy se encontrarían la mayoría de las versiones de este circuito en un chip de IC. El circuito original fue inventado por dos científicos franceses en 1919. https://en.wikipedia.org/wiki/Multivibrator
Este circuito es un tipo de oscilador, pero en vez de producir ondas sinusoidales, produce ondas cuadradas o alguna variación de una onda cuadrada. Estos circuitos producen señales de muy alto contenido armónico y si esto no se desea, se usarían otros circuitos creando de forma de onda. En este caso, armónicos no son tanto de un problema de este circuito básico es adecuado. La señal es sacar el colector de Q1, pero se puede también sacar el colector de Q3. La única diferencia será que las dos señales son 90 grados fuera de fase con uno a. El ciclo de la frecuencia y el deber de la forma de onda depende de la relación entre las resistencias de 10 k y el condensador de 1nF. La frecuencia es voltaje dependiente, pero incluso con un voltaje regulado, el multivibrador Astable es notoria pues es la inestabilidad de frecuencia. La frecuencia y ciclo de trabajo no son muy importantes en este circuito la tensión de entrada se eleva según el voltaje de entrada de todos modos. El propósito de este circuito es proporcionar una acción de "picar" para la entrada para que la tensión se puede pasar encendido para el convertidor de CC. A 1 voltio la frecuencia fue medida para ser aproximadamente 130 kHz.
La señal es sacada del colector de Q1 y junto con el condensador de 15nF a la base del transistor Q3 que se configura como un interruptor. Resistencia R5 se utiliza para proporcionar una carga de la señal y da un fósforo de la impedancia adecuada a la etapa anterior. Transistor Q3 está en o apagado y cuando, pasa corriente por el inductor de 1mH L1 a tierra. (Tenga en cuenta que cuando el transistor está en y aparece una señal en el colector, el diodo tiene una acción de bloqueo a la señal, manteniendo desde que sale al condensador C4) Durante el período cuando la corriente no fluye por el transistor, el campo magnético que había sido establecido por la corriente que fluye por el inductor colapsa, induciendo una fuerza contraelectromotriz que atraviesa el diodo para cargar el condensador. El condensador almacena la carga y durante cada descarga posterior de L1, se añade más tensión que se acumula la carga a un valor que puede ser muchas veces el voltaje de entrada. En este circuito, se acumula la tensión de un volt a un no valor de 4,76 voltios de carga. Este circuito sólo es capaz de lenta carga dos baterías de AA como la corriente de salida se limita a un par de miliamperios.
