Energía solar cargador de iPhone y Arduino en un libro (2 / 10 paso)

Paso 2: Cableado lo para arriba.

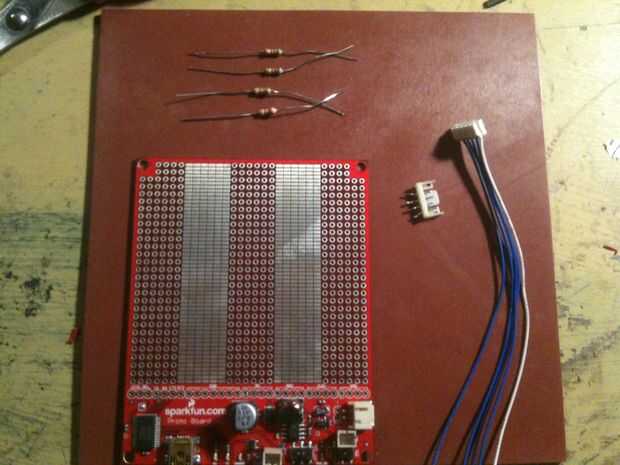

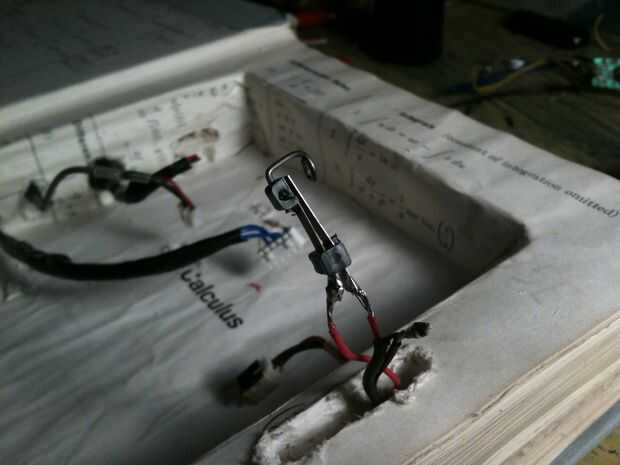

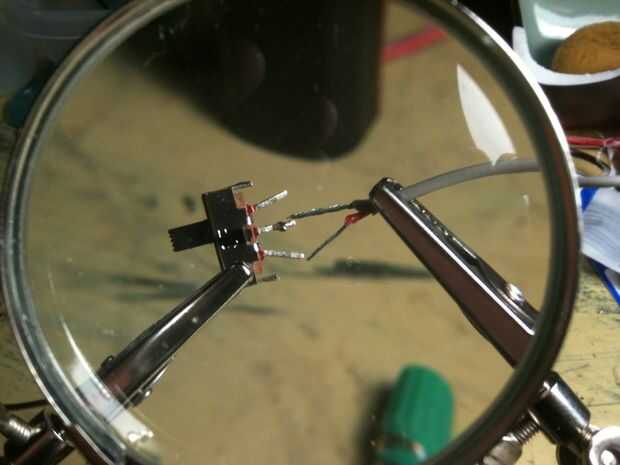

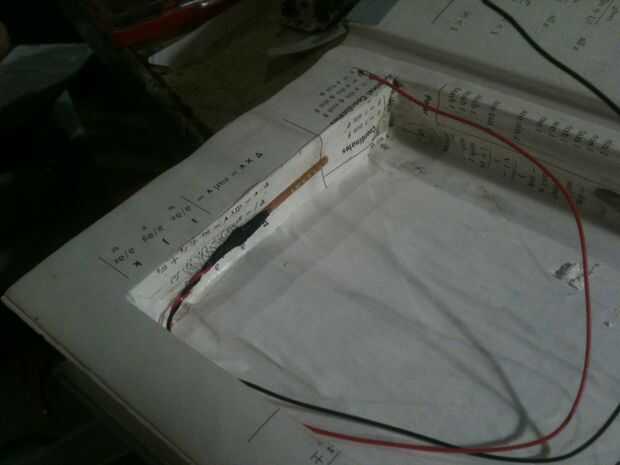

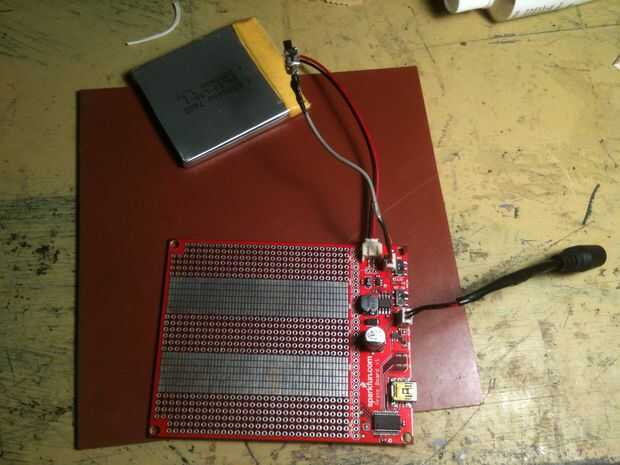

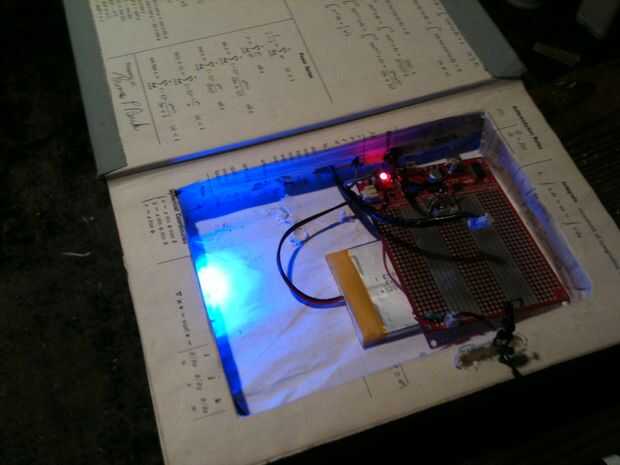

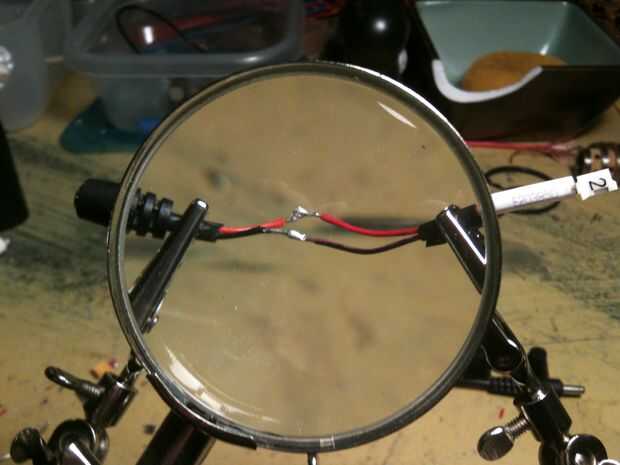

En primer lugar, saquearon todo mi electrónica para las piezas que necesitaba.  Quería ser capaz de eliminar el Consejo del libro para trabajar en él, así que decidí utilizar JST y otros conectores para conectar todo a la tarjeta.  Usé un interruptor conectado al conmutador auxiliar en el tablero para encender y apagar.  Esto entonces fue encajado en la espina dorsal del libro.   Usé un interruptor de contacto para hacer un interruptor normalmente cerrado que abrirá el circuito de la franja de luz incrustado, encender cuando está cerrado el libro y si se encuentra abierto.  Casi todos los de mi soldadura conexiones Haz cubiertas porPlastidip (tengo la mía en la ferretería cerca de spraypaint) para prevenir un cortocircuito y reforzar la conexión.  He utilizado pegamento caliente para incorporar todo lo que también reiforces y evita cortocircuitos.

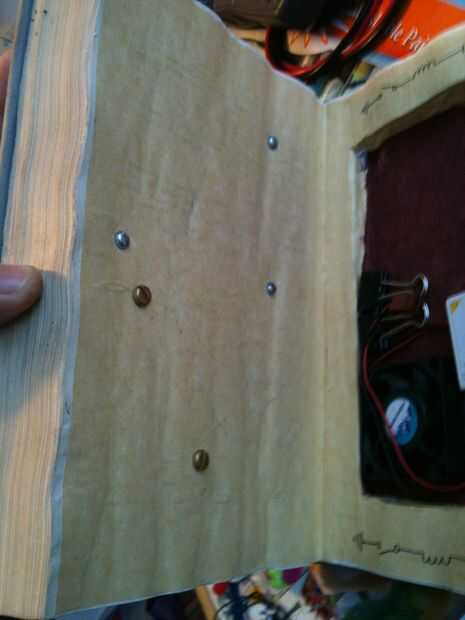

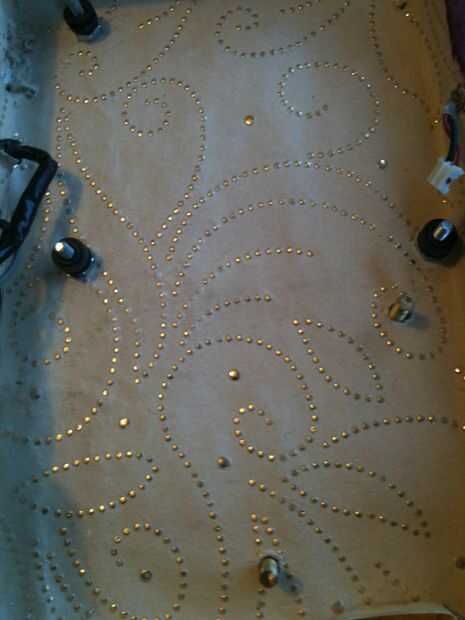

A continuación, había forrado los compartimentos y apertura del espina dorsal con papel decorativo. Etiqueta las conexiones en la espina dorsal de la aleta y poner en algunos tornillos y la goma parachoques para separadores mantener el circuito y la batería en el compartimiento superior. Mi recinto estaba listo!
