Paso 7: Añadir un Arduino!!
Ahora para la diversión parte. Cuando ordené mi mesa, ordené el Diprotodon. Vi los comentarios que tenía un convertidor usb a serial lógica pero el DTR no estaba explotado y se echó a reír a mí mismo. Nunca pensé que lo usaría. No sabía lo que significaba realmente. No me importaba. Yo quería el cargador lipo y fuente de alimentación regulada. También pensé que jugando un poco con algunas luces de montaje en superficie puede ser divertido. Bueno, en el tiempo, he aprendido de la utilidad de los microcontroladores. Decidí que quería un Arduino en el libro. Entonces aprendí que el perno DTR en el Diprotodon no era explotado. Esto es importante para el Arduino para comunicarse correctamente con a través de la computadora a bordo convertidor usb/serie que nunca pensé que usaría. Moraleja de la historia: no vender usted mismo corto. Terminé de comercio para el Koala.

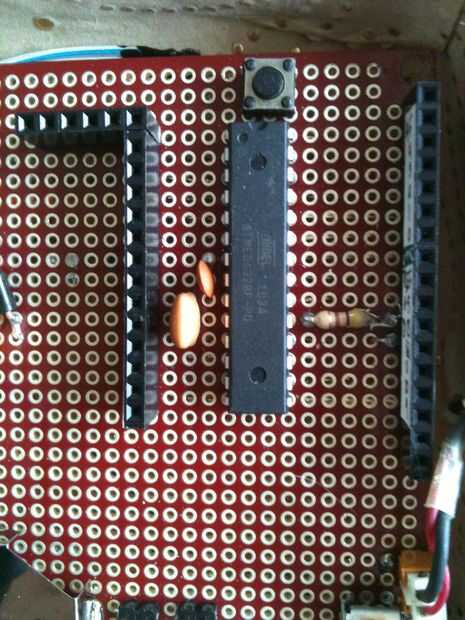

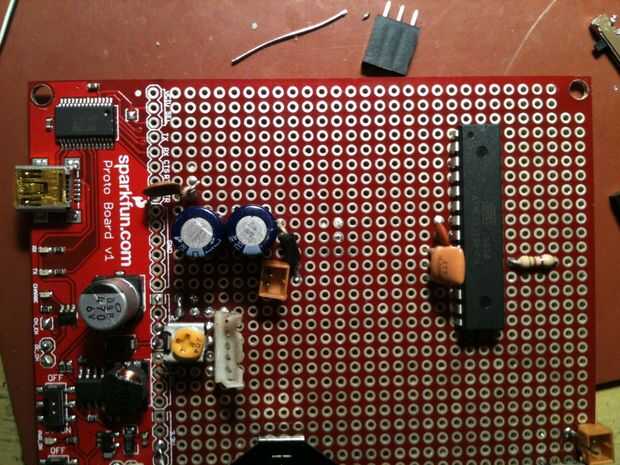

He comprado un atmega 328 hizo con Arduino, un resonador de 16 MHZy algunas cabeceras de masculino y femenino . Las otras partes (2 x .1uf condensadores, resistencia de 1 10 k, resistencia de 1 220 ohmios, un led para perno de 19 (digital pin 13 de arduino) y un interruptor momentáneo) fueron todos rescatados. También recomiendo usar un zócalo para el microcontrolador. No lo hice. Sin embargo, deseo que hice, sólo por la posibilidad de futuras actualizaciones.

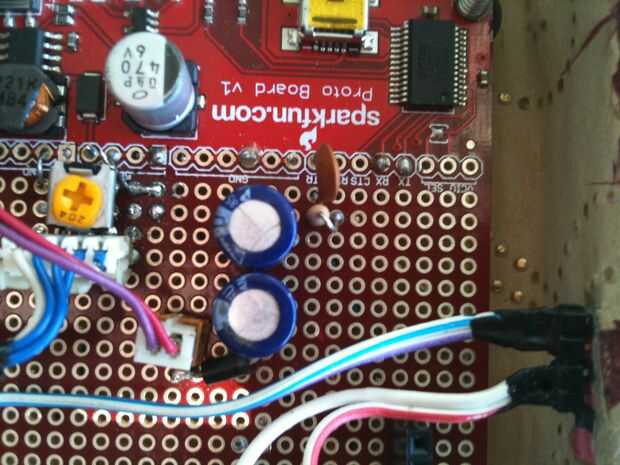

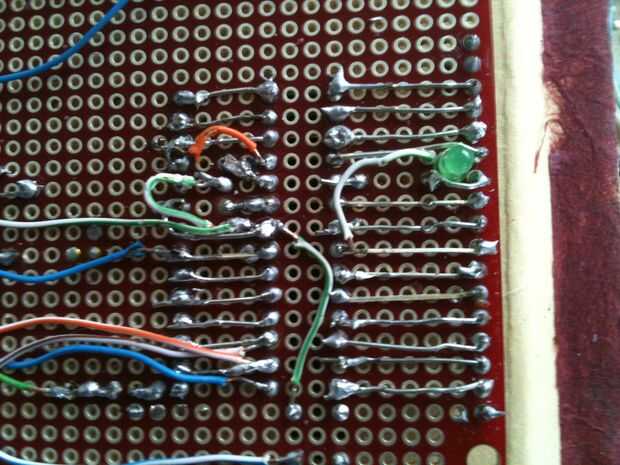

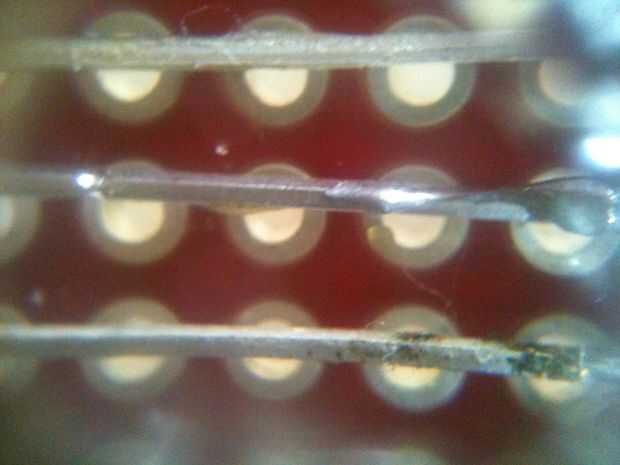

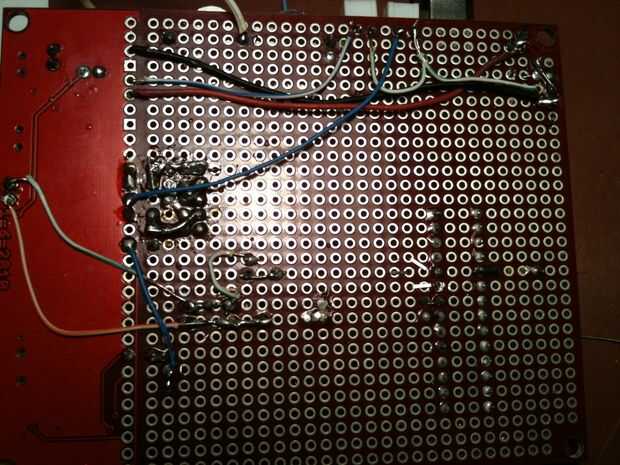

Solía ardweeny esquemático todo para arriba, con pin prog 6 siendo la línea que va desde el puerto DTR en el Koala de alambre (esto era la parte más confusa, he intentado explicar bien en la foto 4). El TX en el Koala obtiene atado con alambre a la RX en el Atmega y la RX en el Koala a la TX en el Atmega. Alambre el + 5v al pin 7 y tierra al pin 8 y están todo. Utilicé restos lleva recortado de otros proyectos, etc. para hacer rastros para conectar las clavijas a los encabezados. Éstos trabajan también como guías en un protoboard. Puedo poner los cables de puente o componentes a través de los orificios en la parte superior de la Junta para hacer las conexiones a estos carriles. No son conexiones perfectas pero son conveniente.
