Paso 2: Verificar y confirmar antes de montar
INSPECCIÓN PREVIA A LA ASAMBLEA DE PANEL SOLAR
HERRAMIENTA Y MATERIAL
Multímetro, soldadura de hierro, soldadura de plomo, cortador y etc.

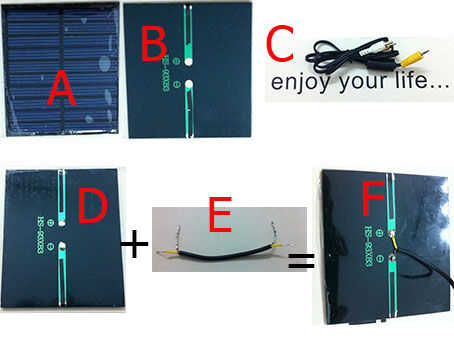

IMAGEN 1
A - parte Panel Solar (parte cruda)
B - parte Panel Solar (parte cruda)
C - Vídeo/Audio Jack (se utiliza para hacer "E")
D - la soldadura del "+" y "-" panel solar "B"
E - cut "C" a unos 100mm de longitud y la soldadura de extremo (amarillo para el "+" y negro para "-")
F - unirse a la "D" y "E" (de E "+" d "+" e "-" d "-")
¿Cómo mide circuito abierto de voltaje y corriente de cortocircuito?
Hay un montón de recursos sobre cómo paneles solares generan electricidad incluyendo Wikipedia así que estoy va a centrar aquí en medir el voltaje de circuito abierto y corriente de corto circuito de un panel solar en "perfecto" y menos que perfectas condiciones.
El voltaje de circuito abierto y corto circuito actual nos dicen el voltaje y la corriente del panel antes de conectar cualquier cosa, por ejemplo, no hay ninguna carga en el panel.
Tensión es representada por el símbolo "V" para voltios y es una medida de la diferencia de energía potencial eléctrica entre dos puntos, fluye de positivo a negativo (tierra). Actual es una medida del flujo de carga a través de un área en el tiempo. El símbolo "I" para la corriente y medida en "Amperios" o simplemente "A" para el cortocircuito.

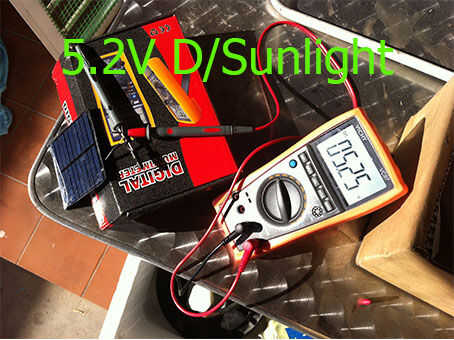

Foto 2 - voltaje de circuito abierto en perfecto estado (sol)

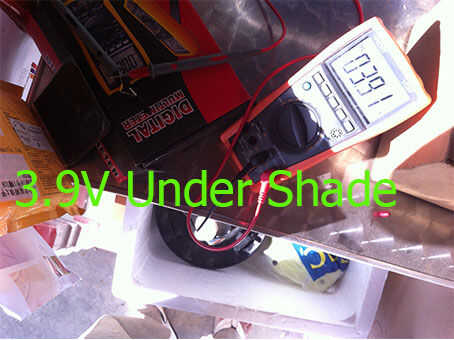

Foto 3 - voltaje de circuito abierto en menos perfectas condiciones (bajo sombra)

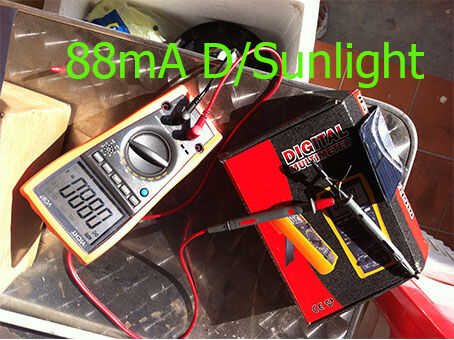

Foto 4 - corriente de corto circuito en perfecto estado (sol)

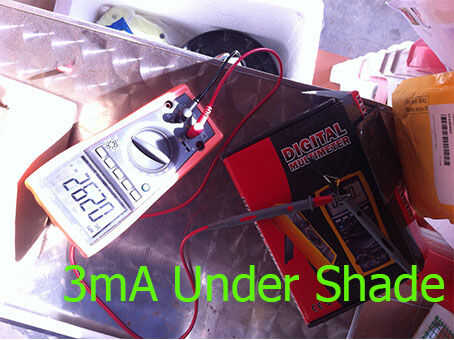

Cuadro 5 - corriente de cortocircuito en menos perfectas condiciones (bajo sombra)
CONCLUSIÓN:
ENCONTRAR - el SOLAR del PANEL compró está en buena condición pero fuera de especificación (mide: 88mA espec. dado: 150mA). TRABAJA BAJO LUZ SOLAR DIRECTA 5.2V Y MAYO NO SE TRABAJA BAJO SOMBRA 3.9V PARA ESTE GADGET. PARA HACERLA FUNCIONA TENEMOS NECESIDADES AL PASO HASTA QUE VOLTAJE A 5V.
DC-DC BOOST MÓDULO ASAMBLEA PREVIA INSPECCIÓN
Se actualización una vez recibirá... [actualización temporal el 14 de feb - frustran! no reciben módulo. ojala lo conseguirá por la semana que viene. Los que sigue adelante por favor visite otra vez la próxima semana. Pasa un buen fin de semana. Disculpan la demora. Como en ahora el 21 de febrero todavía no he recibido el módulo de.
