Paso 11: Primeros pasos
Lo primero que tienes que hacer es conseguir un recinto para el cableado. En teoría es posible ejecutar sólo los cables en el controlador de carga, pero se ve una mierda y no durará. Así que comprar o hacer un recinto ligeramente más grande que el controlador de carga puede tornillo / perno el controlador a un lado. El que está usado aquí era de maplin y cuesta alrededor de cinco euros

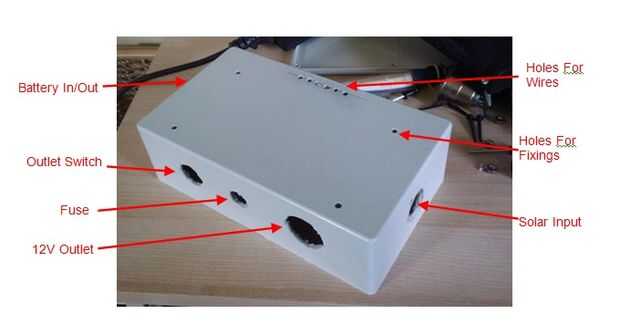

También es necesario planificar cuántos agujeros que usted necesita en la caja de interruptores, enchufes, fusibles, enchufes etc.. En el caso de este recinto tiene 5 agujeros:
- Para la toma XLR de 4 pines para aceptar el conector del cable del panel solar
- Interruptor de control encendido/apagado para la salida de 12V
- Fusible para la toma de corriente de 12V
- La toma de corriente de 12V
- La glándula para el cable a la batería
La cara de la caja también tiene agujeros 6 x 4mm para los cables ejecutar desde dentro de la caja para el controlador de carga (solar + y -, batería + y -, "la carga" + y -)
Marcar y perforar todos los para tus conectores y tal antes de empezar a trabajar, solo harás más trabajo para ti si tratas de perforar agujeros más adelante y el riesgo de dañar algo

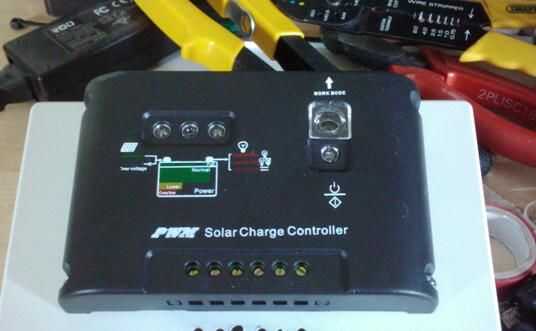

Fijar el controlador al recinto – usé pequeños pernos de M4, pero dependiendo de lo que el recinto está conformado, a hacer tornillos o remaches.
A partir de ahí hay que empezar conectando juntos los distintos elementos y engancha hasta el controlador de carga
