Paso 4: Alambre para arriba de la placa de circuito

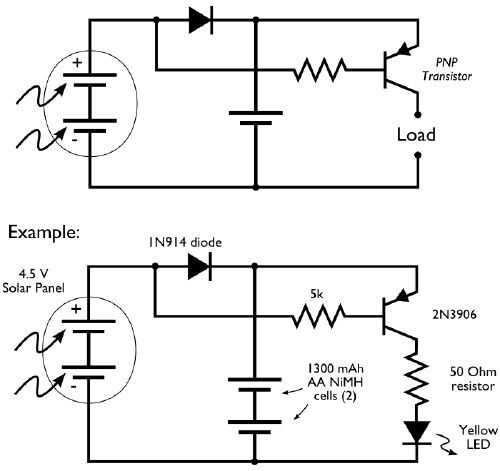

Se muestra arriba es un circuito muy simple de detección de oscuro. Es muy similar a la encontrada en cada luces de jardín solares de día. Utiliza la célula solar y un Transistor PNP como su sensor detecta oscuro.
(Después de completar este proyecto quería que me hubiera ido con una configuración de Joule Thief. Usted puede encontrar a muchas guías en Instructables para hacer un simple ladrón de Joule e incluso un oscuro detectar a Joule Thief. Es probablemente en su mejor interés para ir a esa ruta si se puede).
Estoy usando un tablero de perf simple para unir todas las piezas. Usted podría fácilmente a mano alzada esto, pero tuve algunos consejos prácticos y decidió usarlas.
Antes de ponerse en marcha, probar esto en un protoboard. En serio. A pesar de que he hecho este circuito 100 veces, todavía logró poner el transistor en el al revés! (Que no a todo el mundo leyendo esto, el TRANSISTOR está en al revés en todas mis fotos hasta el final.)

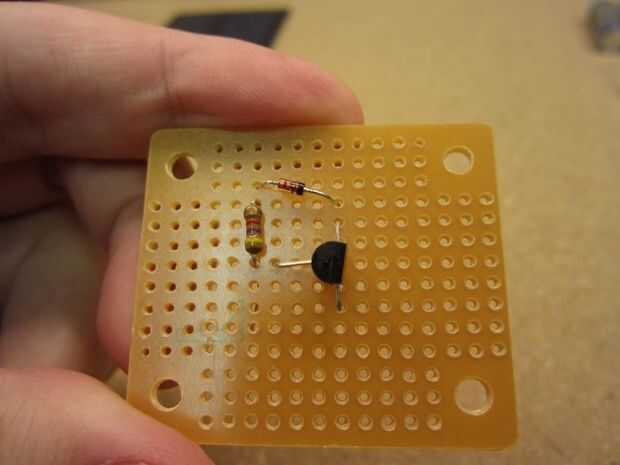

Primero, coloque las piezas en el tablero de perf. Dése un montón de espacio. Empecé con el transistor, diodo y resistor. (Que es en hacia atrás en mis fotos.)

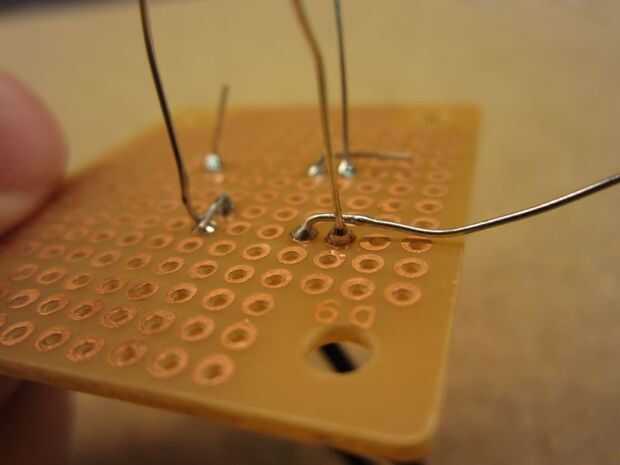

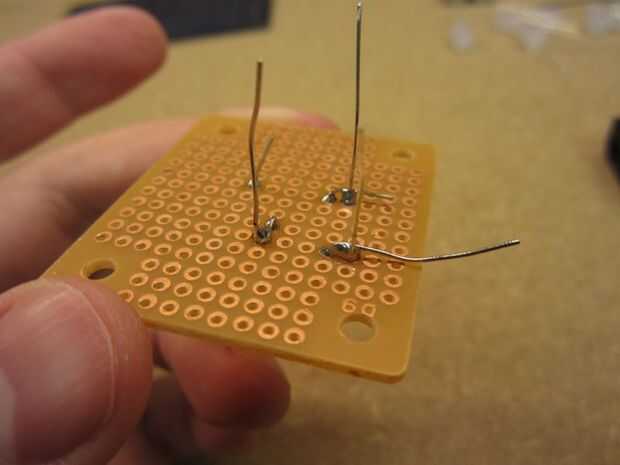

Segundo, la soldadura de las piezas en su lugar. Use sus piernas para conectarlos entre sí.

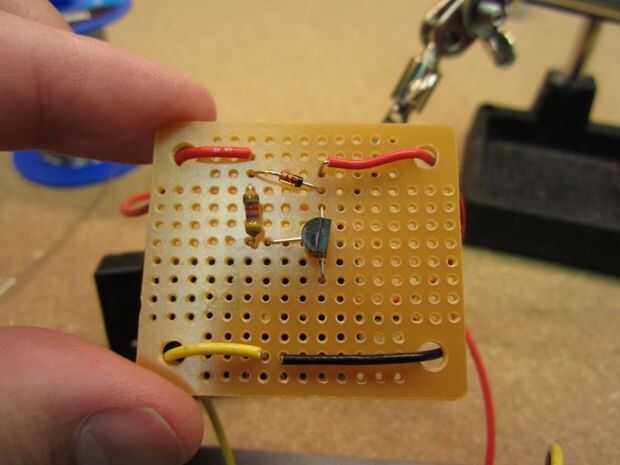

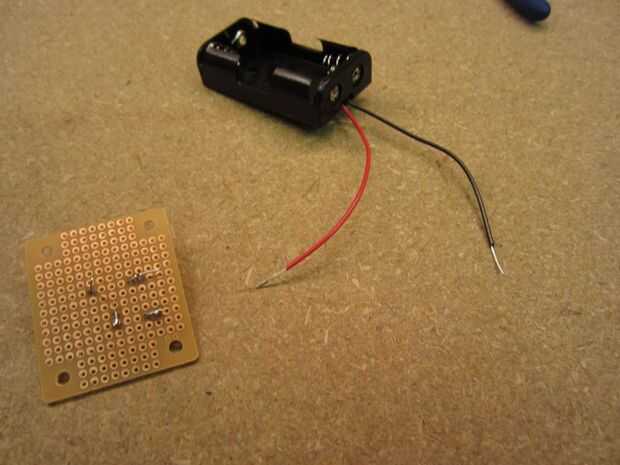

Tercera, soldadura en el soporte de la batería AA. Puede ser útil cortar algunos de los cables. También me gusta a mi los cables a través de agujeros de una tabla de perf. Esto alivia la tensión y evita que los cables de última hora.

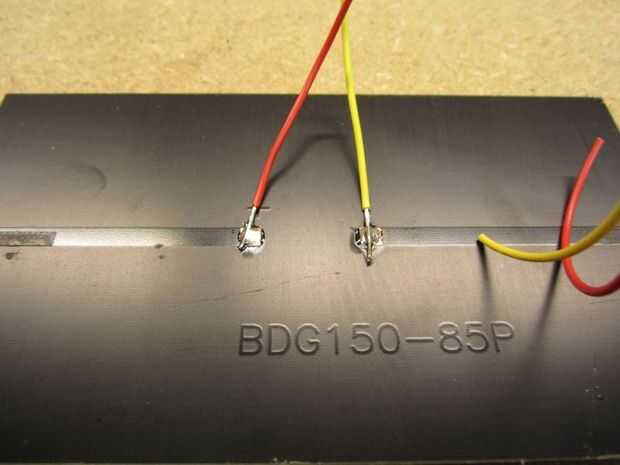

En cuarto lugar, soldadura que algún alambre de seis pulgadas tiras para su célula solar. (Estoy usando rojo y amarillo. Rojo para el positivo, amarillo para negativo.)

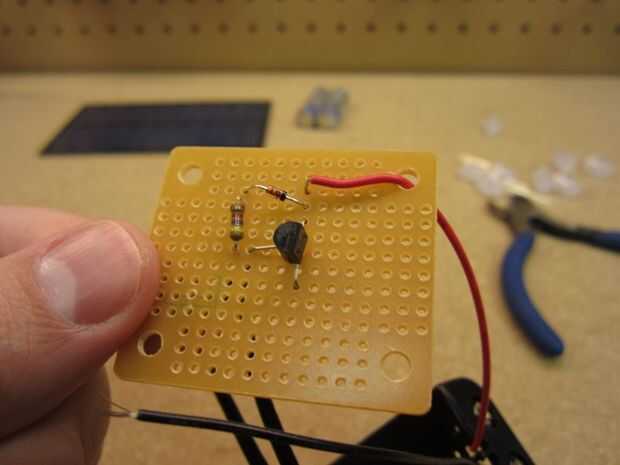

Quinto, si desea, puede soldar los cables de la célula solar a la Junta o esperar hasta más tarde. En este punto hemos terminado.
He escrito varias notas sobre las fotografías que pueden ser de interés, así que leer!
