Paso 4: vuelva a cablear
Paso 11 - corte y tira de los cables.

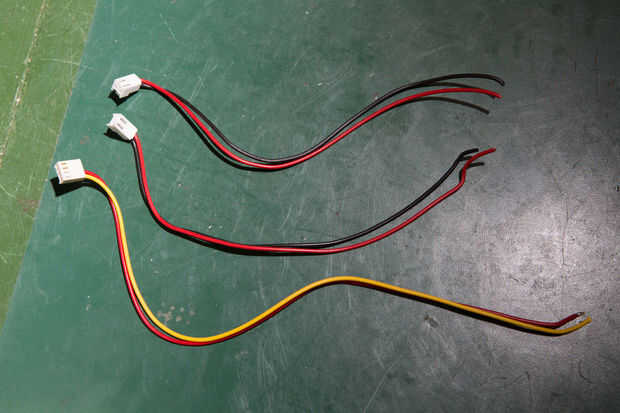

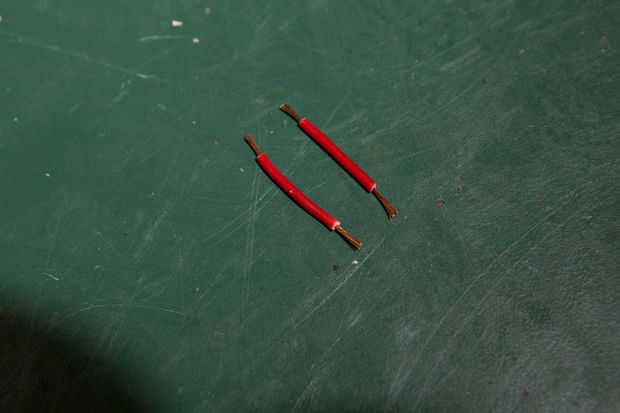

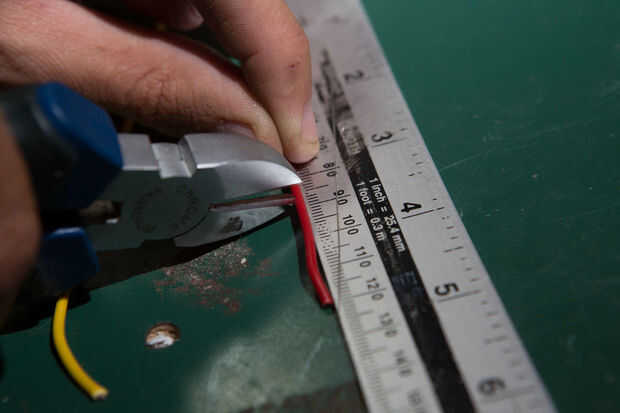

Deslice las cubiertas de plástico negro de los cables. Identificar el paquete de cable amarillo y rojo (Foto 1) y cortar segmentos de 3cm de largo x 2 del cable rojo. Pele los extremos de los cables. (Foto 1, 2, 3)

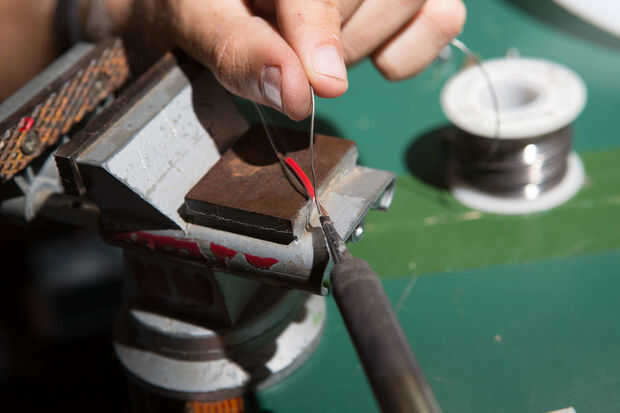

Paso 12 - los extremos de los cables con soldadura de estaño.
Usted puede encontrar este Instructable útil para este paso. (Foto 4)

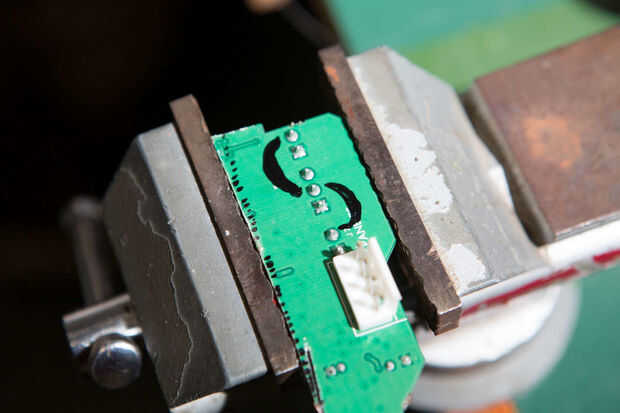

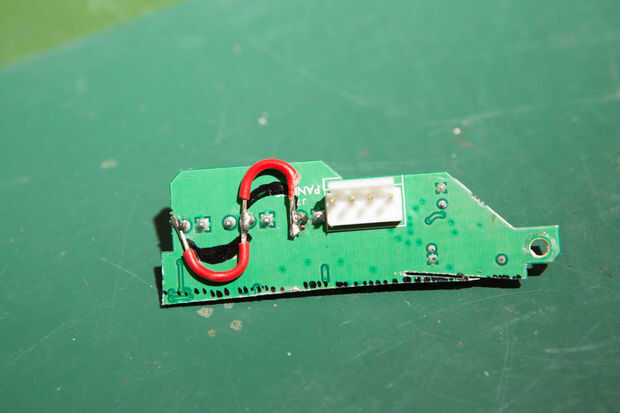

Paso 13 - de la soldadura de dos pines juntos en el circuito de carga.
Es necesario conectar el positivo del conector de la batería con los pernos positivos de los zócalos de cada lado. Esto creará dos tomas de 12v que podemos utilizar para encender la luz y los accesorios.
Todo el tablero de circuito está cubierto en spray de silicona que tal vez necesite calentar los contactos un poco antes de la soldadura harán buen contacto. Fig 5, 6)
Paso 14: preparar los cables del interruptor.

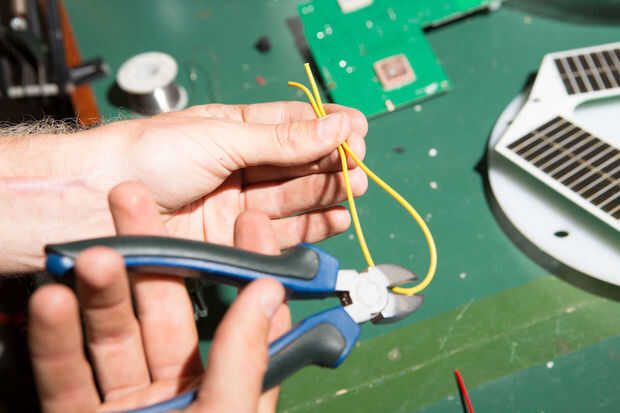

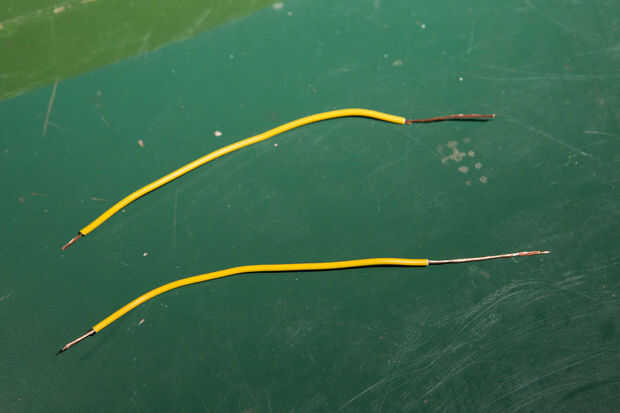

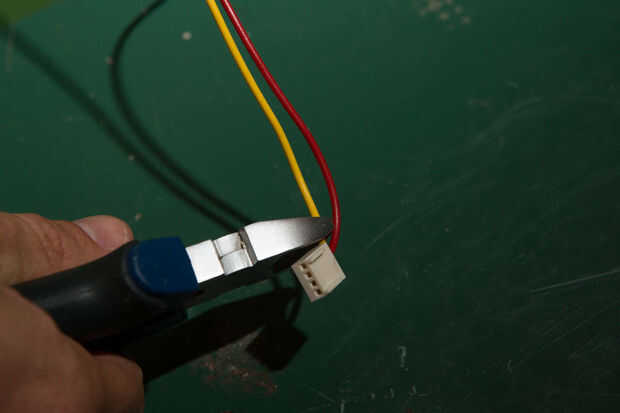

Corte el cable amarillo off cerrar el conector. Corte el cable por la mitad. Una longitud corta de un extremo de cada cable y una gran cantidad del otro extremo de la tira. (Foto 7, 8, 9)

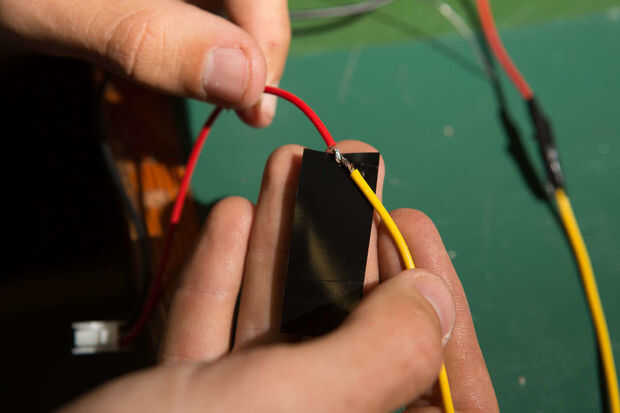

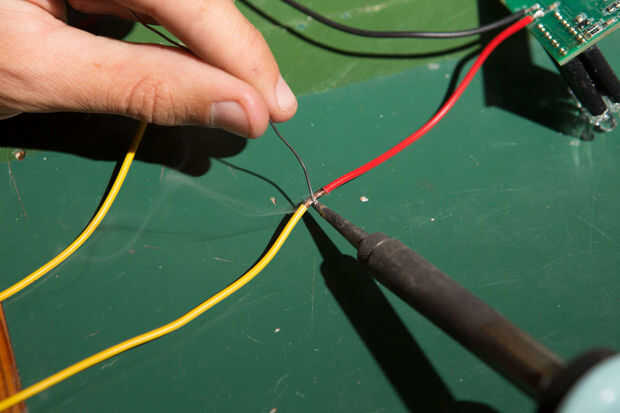

Paso 15 - la soldadura de los cables amarillos en el cable de alimentación de los LEDs.
Tomar el cable negro y rojo y tira de los extremos; corta el cable rojo a la mitad y tira de los extremos que se corta solo. Tuerza el extremo corto de cada cable amarillo sobre cada cable rojo. Soldarlos juntos. Aislarlos con alguna cinta. (Foto 10, 11, 12, 13, 14)
Paso 16 - Localice los conectores de energía para los LEDs.

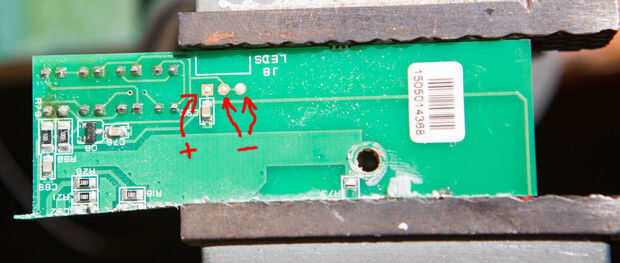

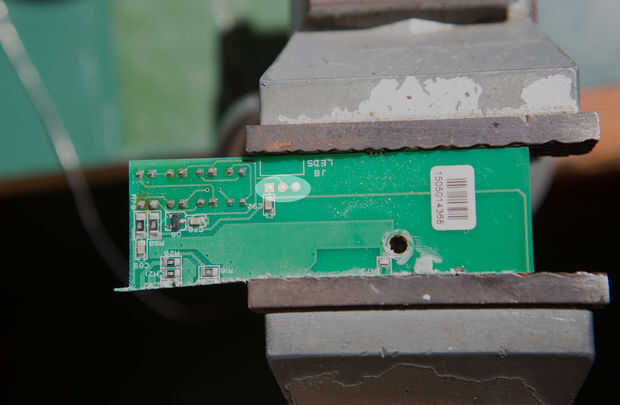

Este es quizás el paso más difíciles en el proceso. Si nos fijamos detenidamente en la parte posterior de la tarjeta de circuitos que se montan los LEDs en, usted verá tres pequeñas 'almohadillas' con un poco de soldadura sobre ellos.
Hay dos ronda los (negativo - que es donde irá el cable negro). Hay una plaza (positivo - que es donde irá el cable rojo). (Foto 15, 16 - destacados los conectores)

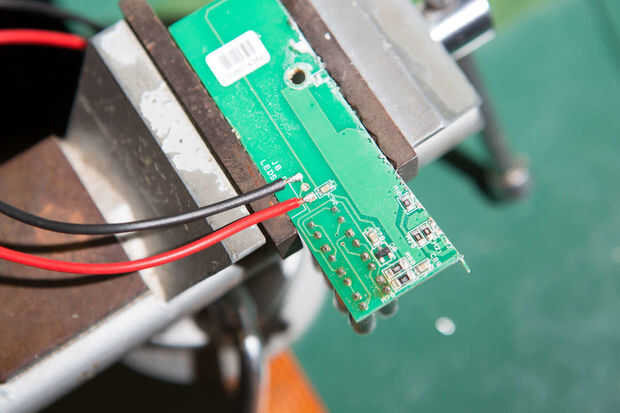

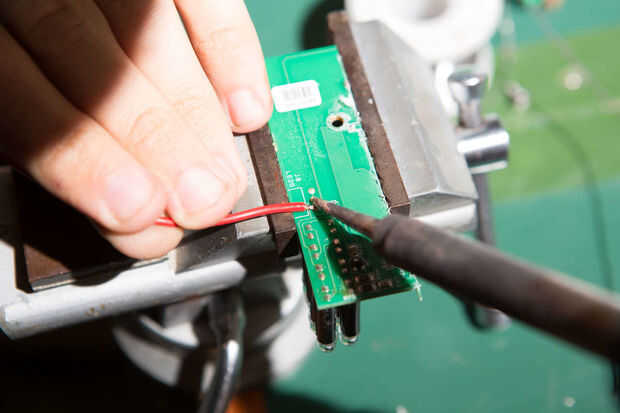

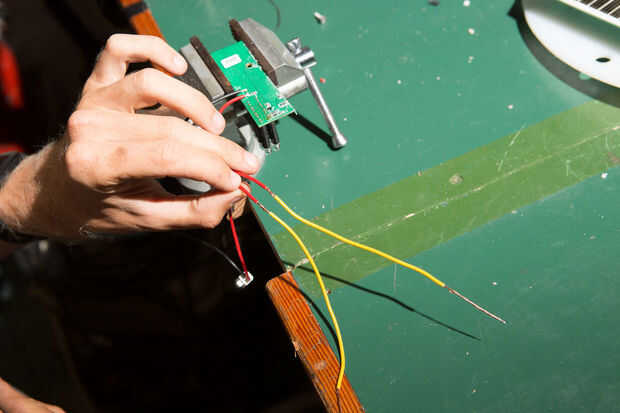

Paso 17 - soldar los cables en la placa de circuito del LED.
El cable rojo deberá soldarse en la pequeña almohadilla cuadrada. El cable negro puede ir a cualquiera de las almohadillas redondas, pero la más es probablemente más fácil.
Uno estás acabado, dejar a un lado el circuito de LED con sus cables recién soldados. (Foto 17, 18)

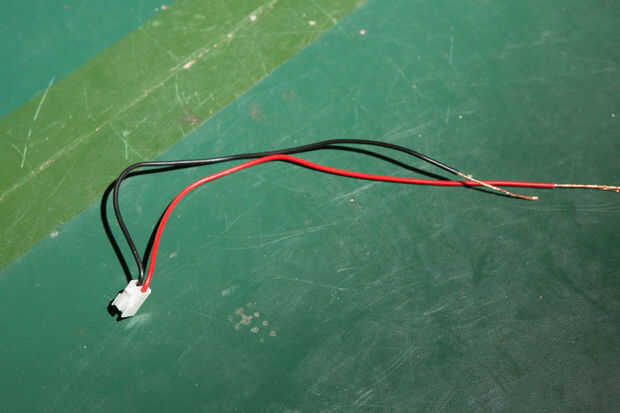

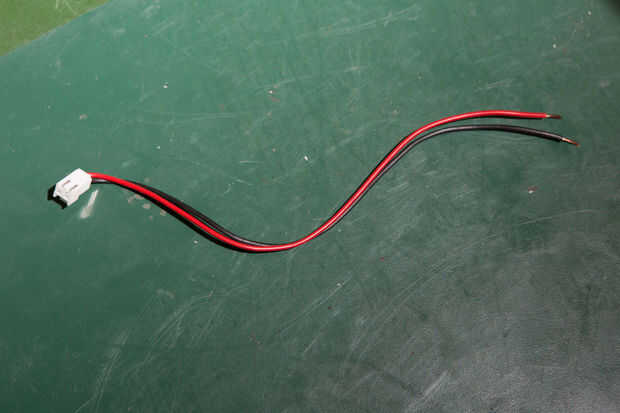

Paso 18 - Prepare el cable de alimentación auxiliar de 12v.
Tomar el otro cable de poder negro y rojo y 3-4cm de los extremos de cada cable de la tira. Poner alguna cinta del aislamiento temporal en uno de los extremos a fin de evitar un cortocircuito. (Foto 19, 20)
