Paso 1: Piezas y herramientas
una célula Peltier (tengo una 50W uno por $5 fuera de eBay, ellos todavía están allí)

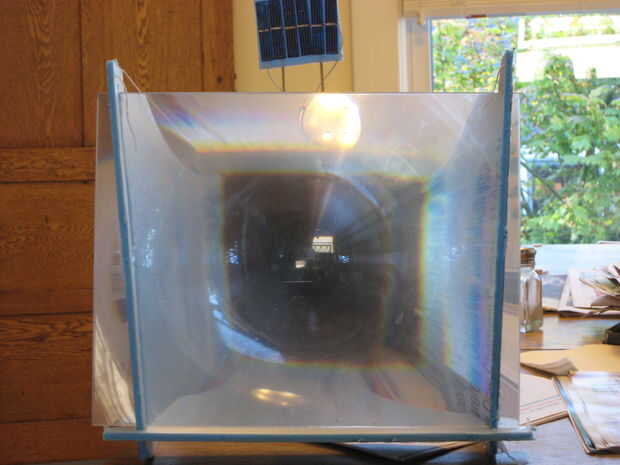

una lente de Fresnel (el mío es del tamaño de una hoja de papel de impresión, en ebay hay un montón)

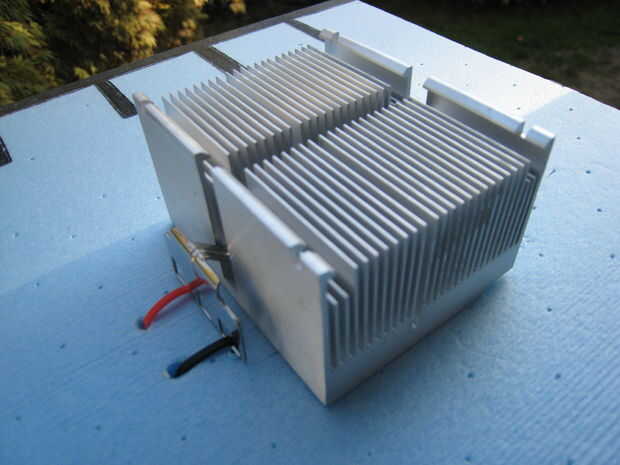

un disipador de CPU (cualquier tipo de disipador de calor funcionará, siempre y cuando sea lo suficientemente grande. Tengo mina en una venta de garaje por $2.50)
un 5V del ventilador (más info en eso más adelante)
Herramientas / otros materiales:
Grasa térmica
Pintura negra (utilicé pintura semi-plana y que no se queme)
Espuma de
Material de soldadura
Cortadores de alambre
Cartón espuma
Material reflectante
Nota sobre el peltier: la potencia no afecta a la potencia de salida, pero afecta la resistencia interna, que a su vez afecta a la tensión de salida. Potencia superior = menor tensión, mayor amperaje. Desea una menor potencia peltier para que la tensión de salida es lo suficientemente alta.
Mi papá construyó un proyector DIY y una de las lentes de Fresnel que compró fue rayada por lo que él me lo dio.
Advertencia sobre el Fresnel. No vaya mucho más grande que el tamaño de la lupa de la hoja porque se fríen su Peltier. Probablemente ya nos estamos quedando sobre su calor límite, que significa que no puede durar tanto.
Tenemos un montón de espuma ahí desde la construcción de aviones RC espumosas.

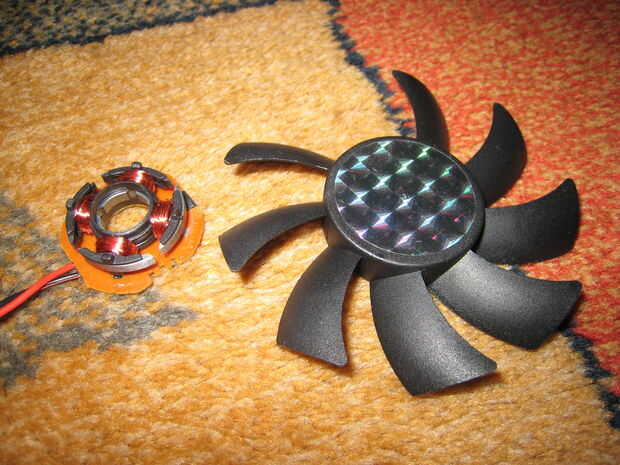

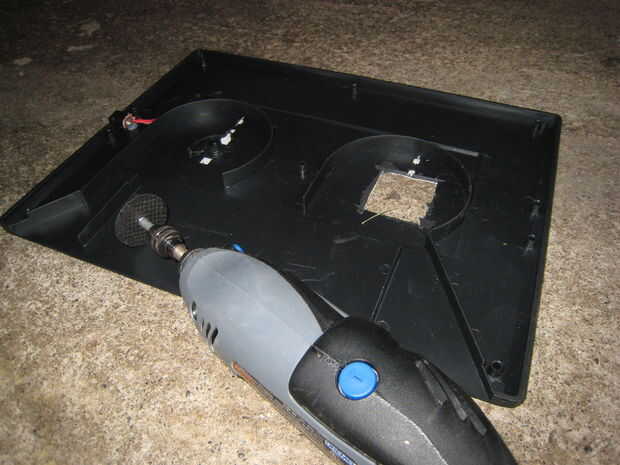

El disipador de calor solía tener un ventilador sobre él pero fue 12v y apenas funcionó fuera de 5v, por lo que buscó para los fanáticos de 5 voltios. Yo estaba impaciente y no podía encontrar uno que podía adquirir localmente, así que fui a la electrónica de Fry y recogió un portátil refrigeración pad para $10. Hay otro de $5 que funciona bien. Tenía dos ventiladores en, por lo que llevó a cabo los 6 tornillos, tirada aparte, alzaprima apagado el dos ventilador hojas/circuitos. Como se puede ver, eran inteligentes y hecho los ejes de ventilador integrados en el caso en lugar de los fanáticos de independiente... así outsmarted ellos y dremeled a los árboles! Podría ir mi ruta y use una sierra de banda/vaivén o dremel, pero te recomiendo comprar un ventilador de 5v en línea para ahorrarse la molestia.
