Paso 4: Marco de la creación
Tuve que colocar la placa base con bandas de goma, que trabaja bien para mí. Te recomiendo, si puedes usar cualquier hardware de montaje que es aprovechable. Sólo asegúrese de que las bandas no van sobre donde se enfocará la luz! La placa base es importante porque es muy difícil montar el peltier y el disipador térmico en cualquier lugar sin él. Pegamento o cinta no solo se pega a disipadores de calor... También hace así que usted puede poner una caja reflectante alrededor del Peltier. Vamos a hablar sobre esto una vez que hemos hecho nuestro marco y averiguado nuestro punto focal.

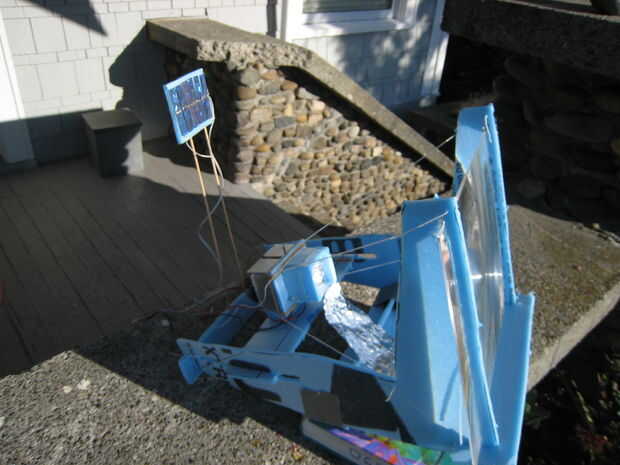

Ahora tienes que hacer una marco y caja para todo. En las fotos puede ver lo que hice, sienta libre de improvisar. Hay muchas maneras de hacer uno. Puedes hacer un cuadro o un soporte plegable, o hacer lo que hice, que es especie de una combinación. La estrategia es la misma para todos ellos. Averiguar la gama áspera de las mediciones entre la célula peltier y la lente para el punto focal, porque se desea la distancia peltier lense para ser ajustable.
No mida el punto focal donde la luz está en el punto más pequeño, que se quemará a la pintura. Tirón alrededor de la lente hasta que se señale la parte en su "superficie de medición" (yo usé una servilleta para que no se queme) que crea un punto de tamaño cuadrado y mide cuando el lugar es un poco menor que el tamaño total de la Peltier - Recuerde, hay dos puntos donde el terreno es el tamaño de la Peltier. Uso uno más lejos o la cubierta reflectante realmente bloquea la luz!

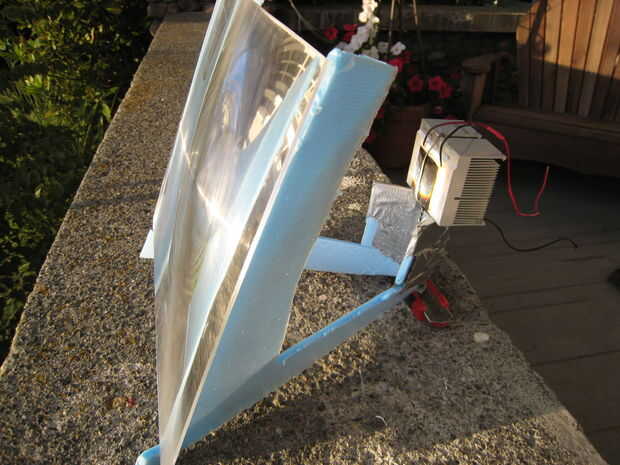

Una vez usted haya calculado hacia fuera de la gama del punto focal, cortar el marco. Mina tiene una hendidura que puede mover un panel de espuma ida y vuelta, para ajustar la distancia focal. La Asamblea que recoge la luz se encuentra en esto. Ver las fotos para más detalles.
Una cosa para recordar cuando hacer tu marco y caja etc. es que gerencia de calor es todo, porque esto genera usando calor. Si de alguna manera el disipador térmico está recibiendo calor que no es a través de la peltier (tal vez luz está cayendo sobre él) entonces van a perder mucha potencia.
