Paso 3: Calibrar el sensor de corriente
El chip ACS712 salidas una tensión analógica que varía linealmente con el sentido actual. La versión normal puede medir hasta 5A de corriente DC o AC. En el tablero de arranque de Sparfun ha añadido una etapa de ganancia del opamp para medidas de corriente más sensibles. En particular mediante el ajuste de la ganancia del opamp integrado (de 4.27 a 47) es posible medir corrientes muy pequeñas.
Para calibrar el sensor de corriente se deben configurar el desplazamiento y los trimmers de ganancia utilizando un destornillador y un voltímetro digital. Esto se hace en dos pasos:
1) configuración de la compensación. Con ninguna corriente en las líneas de sentido, ajustar el offset para leer unos 2, 5V en la línea de salida del sensor.
2) configuración de la ganancia. Con una entrada de corriente conocida Iref (un 100mA limitado suministro obras bien para esto), ajustar la ganancia de tal manera leer el deseado valor de Vref en la línea de salida. La sensibilidad entonces es dado por (Vref - 2.5) / Iref. Por ejemplo, si con una referencia de corriente de 100mA, la línea de salida del sensor Lee 2.8V, se deduce que la sensibilidad del detector es de 3 V.
Teniendo en cuenta que la salida del sensor aumenta linealmente con la corriente detectada y que el valor máximo no puede superar los 5V, sigue que la ganancia debe establecerse como un tradoff entre resolución y máxima corriente medible.

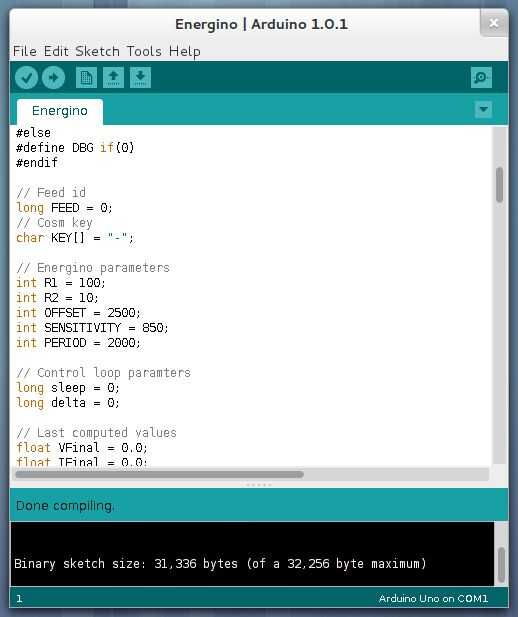

Descargar el Arduino sketch disponible aquí y ábralo utilizando el SDK de Arduino. Antes de subir el código al microcontrolador Recuerde que debe modificar el OFFSET (en mV) y la sensibilidad (en mV / A) variables utilizando los valores anteriores. En la captura de pantalla del OFFSET se establece en 2500mV mientras que la sensibilidad está a 850 mV / A
