Enero de 2014 construcción de noche: EL alambre tubo del Nixie del (2 / 9 paso)

Paso 2: visualizar

Cada dígito debe hacerse de una sola pieza de alambre, pero algunos de ellos pueden ser difíciles de imaginar de esta manera.  También, el extremo del conector del cable debe ser tan bajo como sea posible permitir más alambre fuera de la jarra y va a la pantalla de alambre.

Incluso con un frasco grande, el resultado final será un ajuste apretado.

Primero, empecé por dibujar cada dígito como una línea continua.  EL alambre tiene un radio de curvatura mínimo de cerca de 5 veces su espesor; para cualquier esquinas filosas hice un lazo en su lugar.  Los lazos se abordará más adelante.

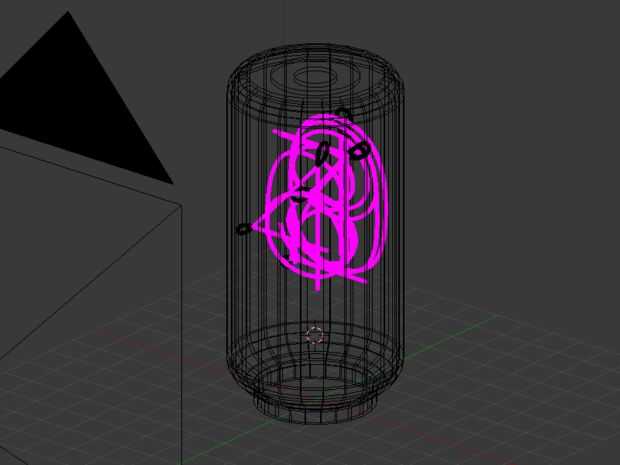

Utilizando como referencia fotos, modeló el tarro de la salmuera para escalar en la licuadora y había recreado mis bosquejos de dígitos como curvas Bézier.

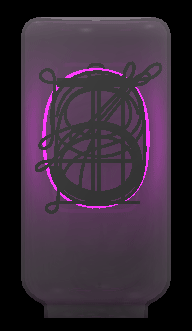

Los dígitos se apilan de adelante hacia atrás dentro de la jarra.  Para minimizar cuánto de cada dígito es oscurecida por ésos delante de él, utilicé una orden de pila de referencia de un verdadero tubo de Nixie: 4, 5, 6, 7, 3, 8, 2, 9, 0, 1. después de eso, era tamaño de cada dígito para que sea más visible.  Por esta razón el 8 es perceptiblemente más pequeño que el 0 y 9.  Para ayudar en este proceso, he colocado una cámara isométrica al frente de la jarra y representa una animación los dígitos en secuencia.

Un complemento de Blender llamado herramientas de curva calculada la longitud aproximada de cable necesario para cada dígito.  El total llegó a poco menos de 10 pies.
