Enero de 2014 construcción de noche: EL alambre tubo del Nixie del (3 / 9 paso)

Paso 3: Perchas

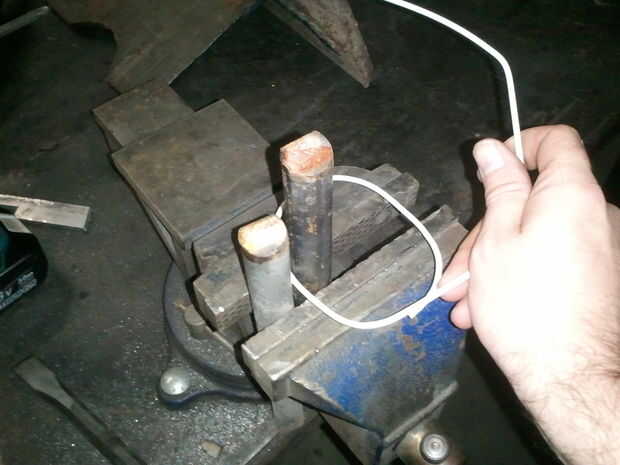

Aquí es donde el vicio / cañas jig entra en juego.  Coloque las varillas en el tornillo verticalmente, aproximadamente 3/16" a 1/4" aparte.  Utilice los puntos de contacto de la suspensión con las varillas para crear la curvatura necesaria.

Para saber lo que es esa curvatura, representa cada dígito en una licuadora con un objeto de referencia para el tamaño: es el rectángulo verde 6" de ancho.  Luego abrir cada imagen en Photoshop como trabajé las curvas; Mis imágenes de un zoom de 97% resultó en el rectángulo verde es exactamente 6" de ancho (puede variar el zoom).

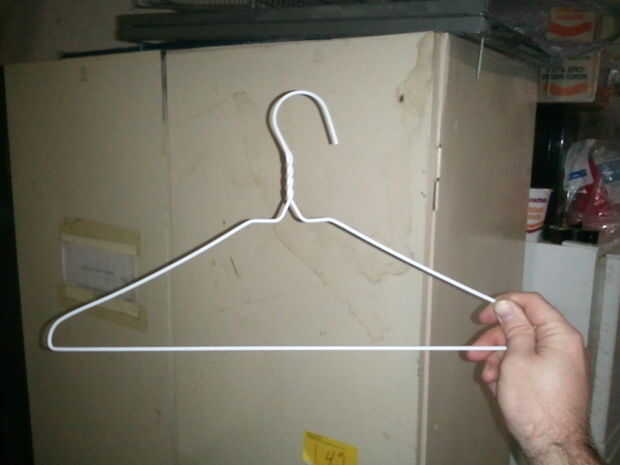

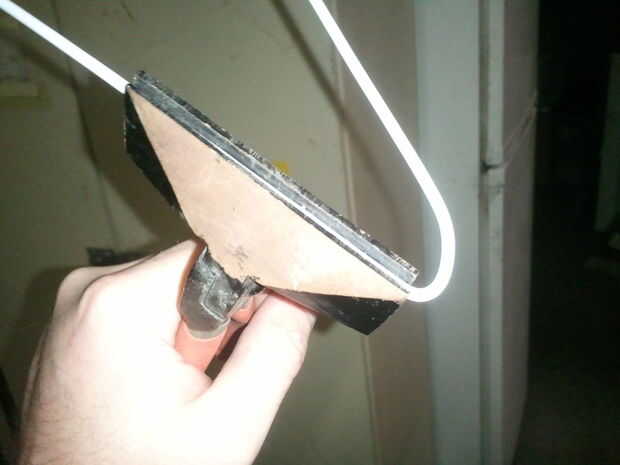

Los soportes son de estructura... que no necesitan los lazos que estarán en EL alambre.  Doblar lentamente, especialmente en las esquinas, de lo contrario se estar cansado y romper el alambre de suspensión.  Esto sucedió a las 2 primeras que hice.  Procure mantener el cable tan plano como sea posible.

Cuando trabaje, revise la curvatura manteniendo la cifra de alambre contra la pantalla del ordenador (tenga cuidado de no rayar la pantalla).  Algunos ajustes pueden realizarse con pinzas, otros en la plantilla.  Es más fácil ajustar una curva existente que crear una curva de una longitud recta.

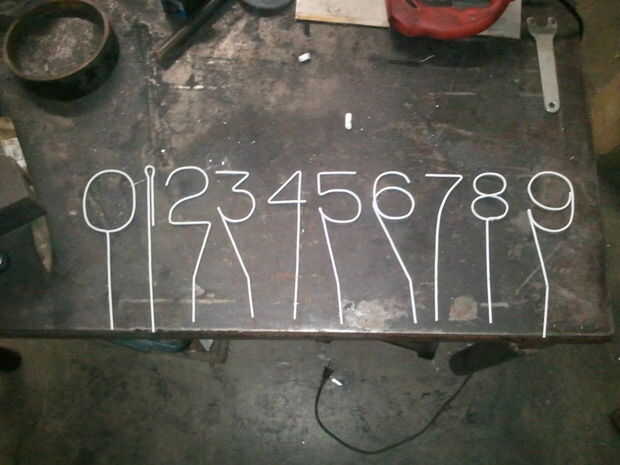

Cada dígito tiene también una pierna.  He hecho las piernas se extienden 7 1/2" por debajo del punto más bajo de cada dígito.  Algunas de las piernas (en el 3, 5 y 9) se extienden desde una parte de la cifra que arcos hacia arriba, hasta estirarlas atrás y luego hacia abajo.

Finalmente, tenga en cuenta que el 1 no es una sola línea, sino dos.  Esto se hace para dar un área más, de lo contrario aparecería dimmer que los otros números.

En promedio, cada dígito tomó aproximadamente una hora para doblar.  1 y 7 fueron más fáciles, 8 fue más difícil.  Calculo tomaría dos veces tan largo sin la plantilla.

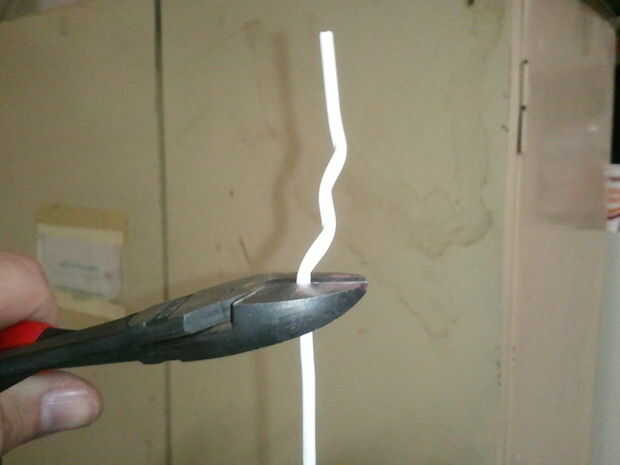

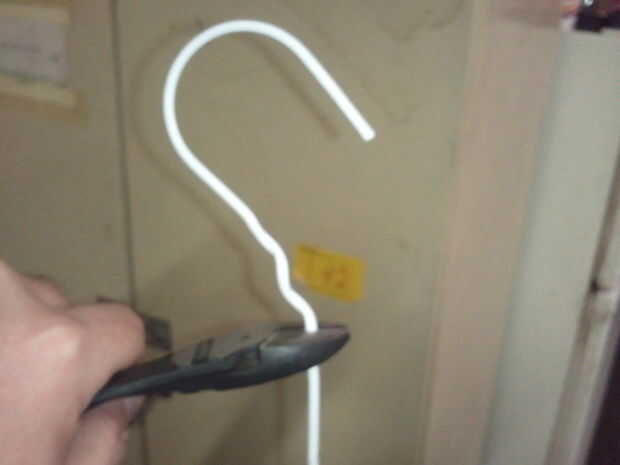

Una vez cada dígito es hecho, si las perchas tienen una envoltura como mina, cuidadosamente córtela.  Usé unas tenazas pequeñas.  Entonces roció el cable pelado con dos capas de negro Plasti-Dip.

Opcionalmente, poner tack las soldaduras en los dígitos que cruzan sobre sí mismos o tienen extremos que tope contra la otra parte de sí mismo.  Para mis dígitos esto fue 0, 4, 6, 8 (dos clavos) y 9.  Si usted no puede conseguirlos soldado con autógena, un producto como JB Weld probablemente trabajará en su lugar.
