Enero de 2014 construir noche con CoolNeon parte II - indicador de proximidad de aparcamiento (3 / 6 paso)

Paso 3: Paso 3: electrónica

En este paso te alambre todo juntos.

Preparar la Arduino y el escudo

  • Enchufe el escudo de CoolNeon en su Arduino.
  • Enchufe EL inversor en el escudo

Conecte el cable de EL

Enchufe los extremos del cable EL el escudo de CoolNeon. La secuencia de luz comienza a uno y sube con la secuencia de la luz.

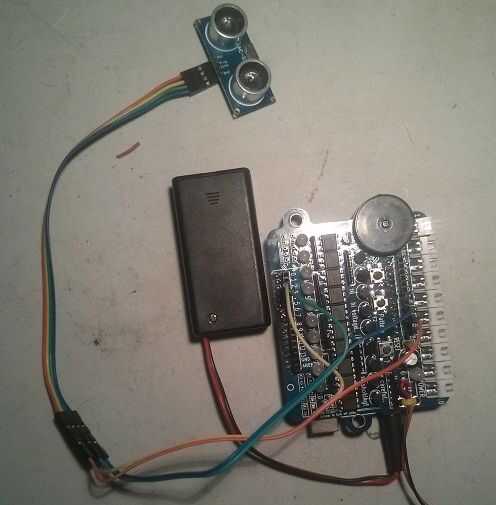

Sensor de proximidad

Algunos sensores de proximidad ultrasónicos utilizan 3 alfileres otros tienen 4 pines. El nuestro es un estilo de 4 pines. No te preocupes si tu sensor tiene tres pernos. Vamos a explicar cómo conectar ambos estilos.

  • Alambre al pin de 5V a + 5V en su Arduino
  • Alambre el pin GND a GND de tu Arduino
  • Para sensores de 3 hilos, conecte la señal pin a pin 2 en el Arduino
  • Para sensores de 4 hilos, conecte el disparador pin a pin 2 y el eco superior patillas 3 en Arduino
