Paso 2: Qué se necesita para los fundamentos
He incluido una lista de materiales detallada buildpackage en mi Página de thingiverse y los accesorios a continuación. Para mayor comodidad y para evitar que esta página sea terriblemente vacía, tengo una lista aproximada.
Para la electrónica se necesita:

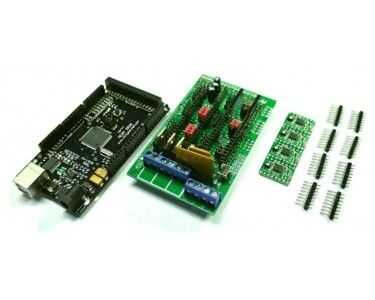

- 1 Arduino Mega 2560;
- 1 controlador de la impresora 3D 1.4 rampas;
- 1 4 x 20 HD44780 compatible con pantalla de lcd;

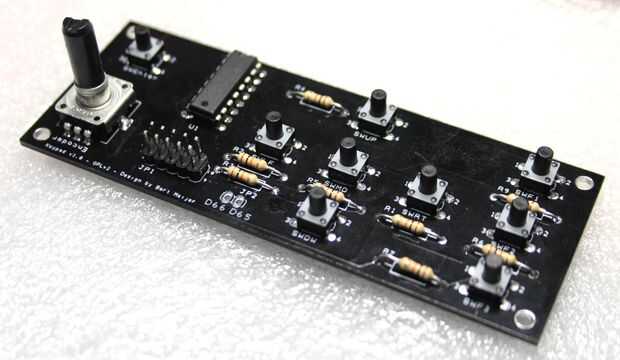

- 1 teclado de rampas 1.4 o clon compatible;

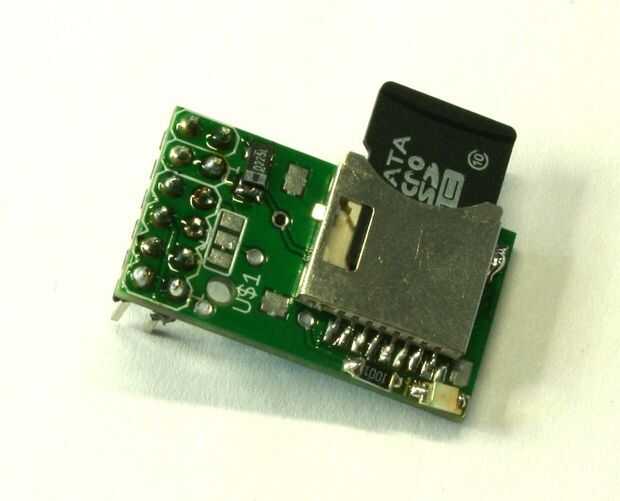

- 1 titular de la tarjeta de rampas Micro SD parte similar (todos sd utiliza los mismos pines)
- 5 motores de pasos NEMA17;
- 4 controladores de motor paso a paso de chip o clon compatible;

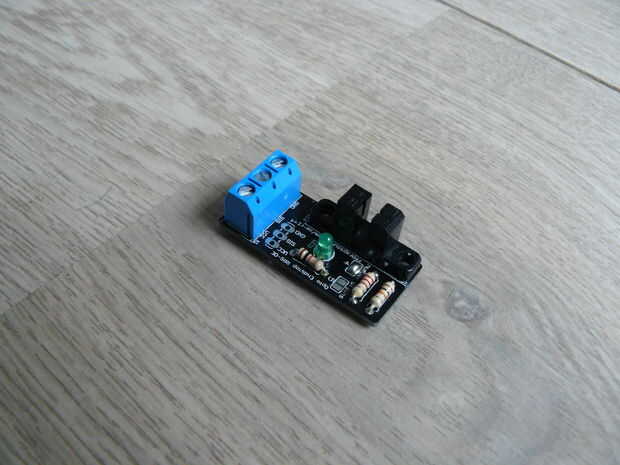

- topes ópticas al menos 2, preferiblemente 4. (Para cuando agrego los topes del pistón);
- Un montón de cables, cabeceras, calor encogen y atar rips.

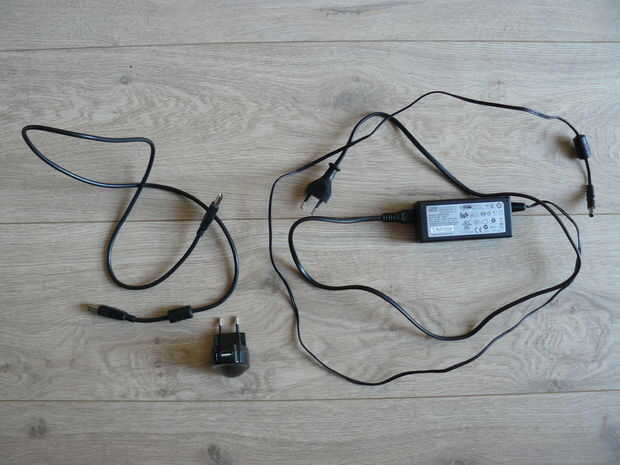

- Una manera de alimentar un Arduino (yo usé un cargador de 5V USB y un cable USB de Arduino)
- Una fuente de alimentación 12V carnosos (4A o más)
También necesita partes mecánicas:
- 1-1,5 kg de material de la impresión, preferiblemente PLA;
- 1100 x 1200 mm 15mm MDF

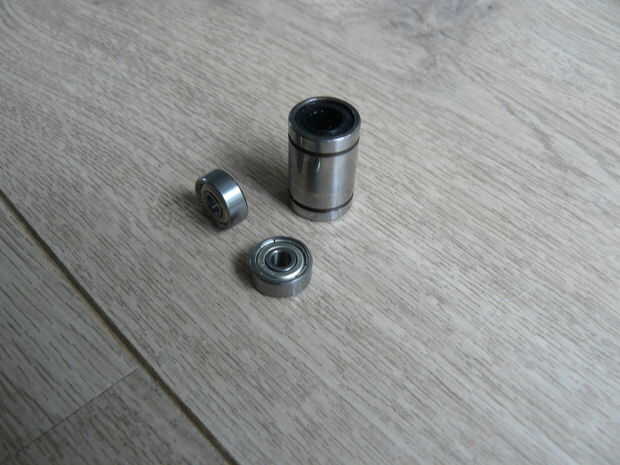

- 9 rodamientos lineales LM8UU;
- 2 varilla lisa de 8mm 500mm;
- 2 varilla lisa de 8mm 315mm;
- Varilla roscada de M8 3 340mm;
- M6 4 varilla roscada 200mm;
- 2 M4 varilla roscada 270mm;
- 2 M4 varilla roscada 130mm;
- 35 624 rodamientos radiales;

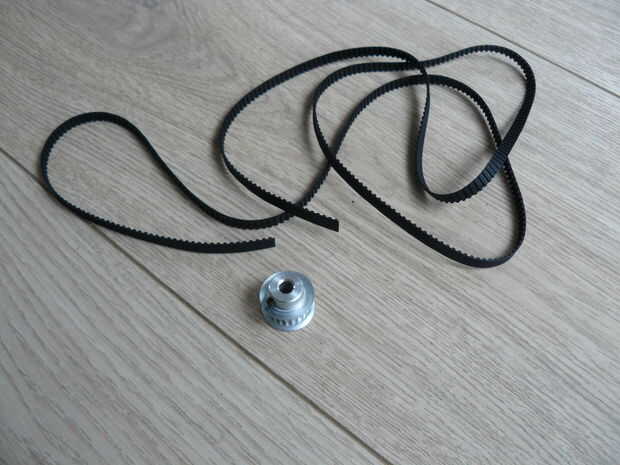

- 3 poleas T2.5 acoplables a ejes NEMA17 (5mm);
- Correa dentada de T2.5 (x 1.2 m 2, 1 x 1 m); (u opcionalmente T5)
- Montón de tuercas, pernos y arandelas, especificadas en las listas detalladas;
- Tornillos para madera de su opción para la construcción del marco del MDF;
- 4 apoyo de la esquina;
- Imanes pequeños para el maglocks.
Se describen los materiales necesarios para toolheads en:
- Paso 8: Selectivo Laser sinterización / fusión;
- Paso 9: 3DP impresión.
Herramientas necesarias:
- taladro;
- taladro de 2mm; (para pre-taladrar para los tornillos de madera)
- taladro de 3mm;
- taladro de 4mm;
- broca de 6mm;
- taladro de 8mm;
- avellanado drillbit; (para avellanar los agujeros en el marco de madera)
- Sierra de orificio de 25mm; (o tan cerca como sea posible)
- archivos;
- soldadura de hierro;
- (optional(ish)) Sierra circular;
- rompecabezas;
- llaves (M3) M4, M6 y M8;
- Llave Allen para M3 y M4;
- Pinzas
- Destornilladores pequeños
