Paso 4: La estructura de madera
El marco se hace del MDF de 15mm. MDF es fuerte, barato, fácil de trabajar y no deforma mucho. Por lo tanto es el material ideal para hacer que una impresora de código abierto. Todas las piezas de madera sólo requieren los agujeros y cortes sencillos.
Precisión
Mientras que cortes la mayoría no necesitan ser exactos, pero tienen que ser rectas. Usted puede cortar usted mismo con una sierra circular o una mesa vimos, o puede dejar que la ferretería cortar las piezas para usted. Aquí en los países bajos están felices cortar las piezas para usted si usted les proporciona con dibujos claro (que incluye).

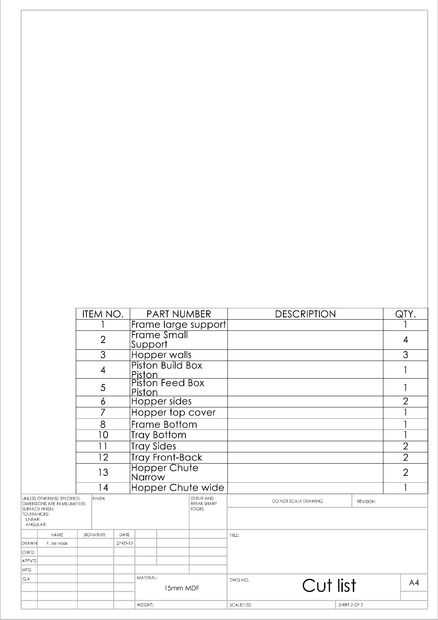

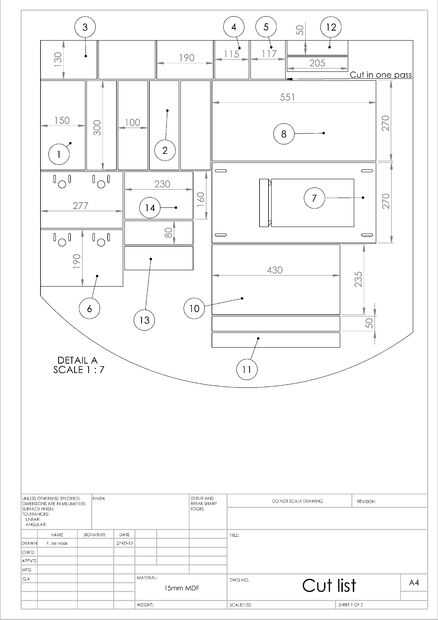

Algunas piezas deben ser iguales en tamaño. Esto se puede hacer cortando un pase, les corte la misma longitud. Hay dos cortes que tiene que ser exacta. El corte más importante se menciona en el dibujo, el que marcó en la lista de corte en las fotos anteriores.
- El primer corte es el corte con las paredes de la tolva y dos pistones. Por este corte de una sola vez son todas la misma anchura. De esta manera solo necesitas algunos lijar mínimo para hacer los pistones encaja perfectamente.
- El segundo paso importante es para los soportes. Cuando todos estos son iguales, la tapa es nivel.
Ranuras y agujeros

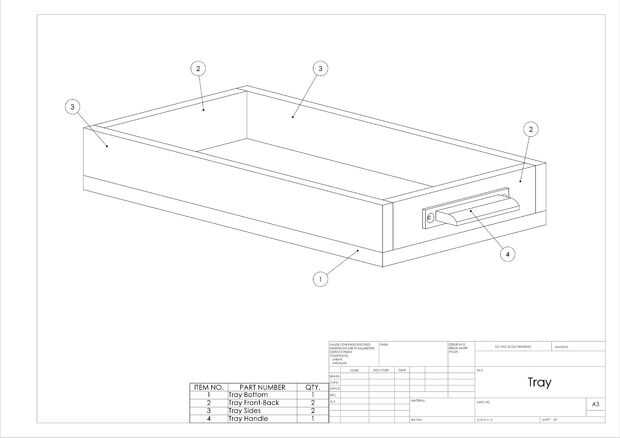

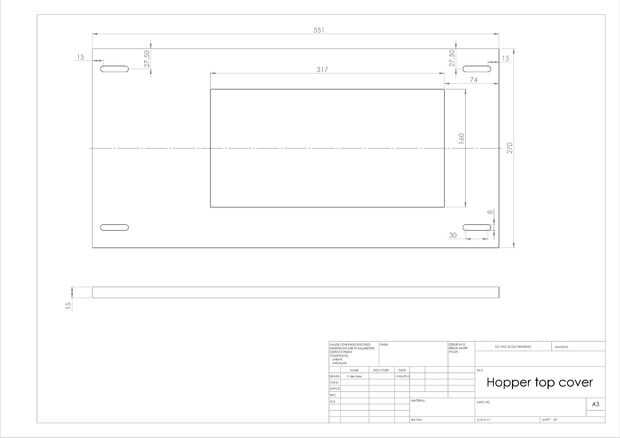

En la tapa de la tolva hay un gran agujero rectangular (realmente no puedes perdértela) donde se une la tolva. Trate de hacerlo con un espacio lo menos posible entre la tolva y la parte superior. Cuanto mayor sea la brecha, la impresora saldrá material. La bandeja recoge la mayor parte del material pero deja un tremendo lío.

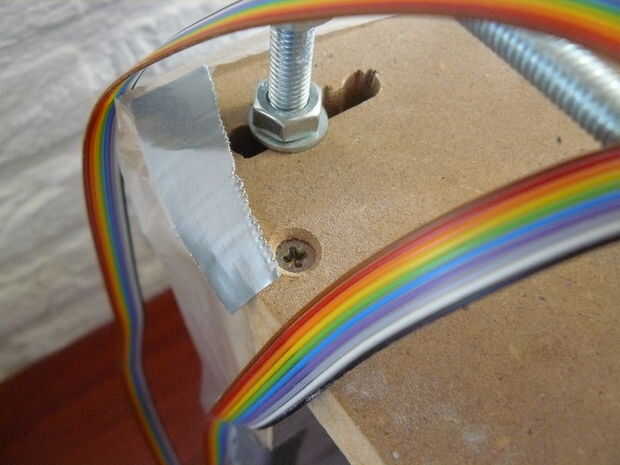

En algunas partes hay unas ranuras. Estos se utilizan para sujetar las piezas impresas a las piezas de madera. La mayoría de estos cortes realmente no necesita ser cortado con precisión. Utilice un taladro para cortar algunos agujeros a lo largo de la ranura, entonces utilice una cuchilla de una sierra para cortar todo entre los agujeros.

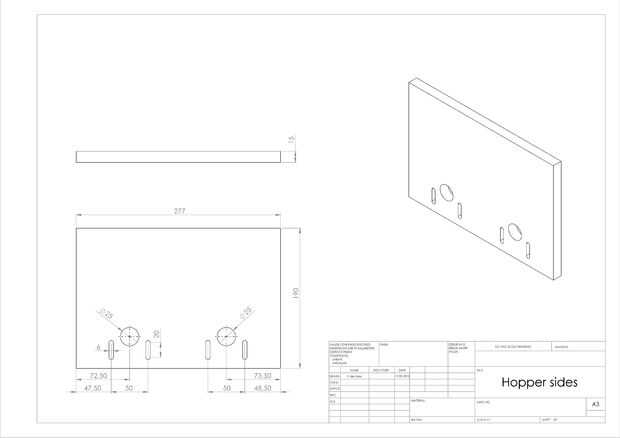

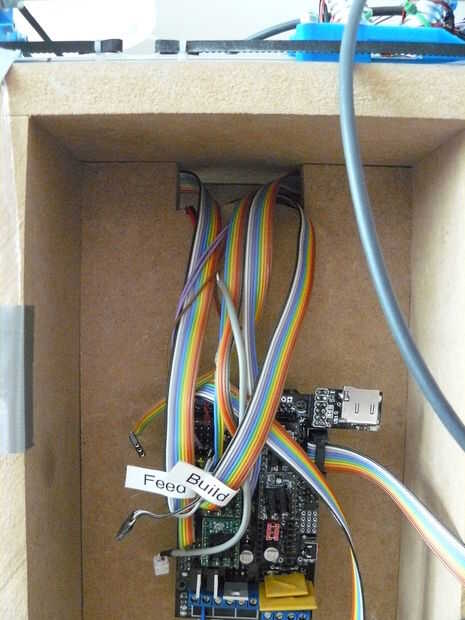

En los lados de la tolva son unos grandes agujeros. Se utilizan para ver el pistón llevar tornillos y cableado los topes. Estos agujeros hará su vida mucho más fácil. No tienen que ser redondo o 25 mm, sólo tienen que ser lo suficientemente grande como para ver a través y un destornillador caber a través.
Tolva de
La tolva es la parte más complicada, no sólo porque tiene más agujeros, sino también porque necesita ser la más exacta. Cuando se colocan juntos, usted necesita tomar cuidado adicional para hacer las esquinas como perpendicular y las paredes opuestas tan paralelo como sea posible. Hay una forma sencilla de hacerlo: medir, medir y medir más. Entonces prueba de ajuste y luego medir más. Si esta parte está sesgada, o se atascará la tolva o fuga, ambos son realmente malos.
Asamblea

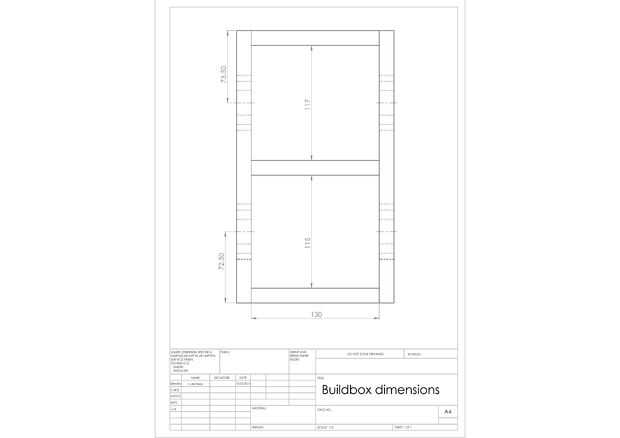

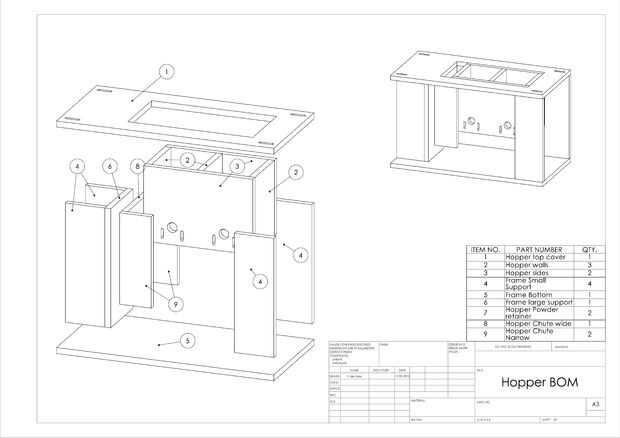

A continuación sólo tienes que seguir los diagramas para armar el marco. Todas las piezas que necesitan ser exactos se han mencionado. Con el resto de las partes de que puede ser tanto como unos cuantos milímetros y no hará nada dañino, aunque pinta mal.
El armazón está montado con tornillos para madera. Simplemente, taladre y avellane cada conexión para evitar que la madera se agriete. Usted quiere ser capaz de tomar más tarde algunas piezas aparte para hacer los ajustes.

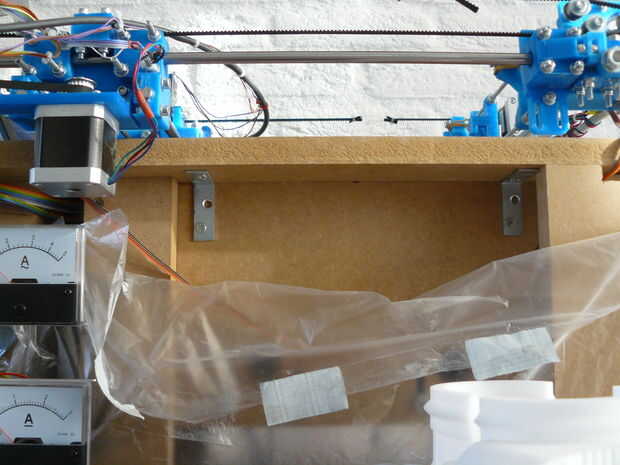

La tolva se une el marco con cuatro abrazaderas de las esquinas. (ver fotos)

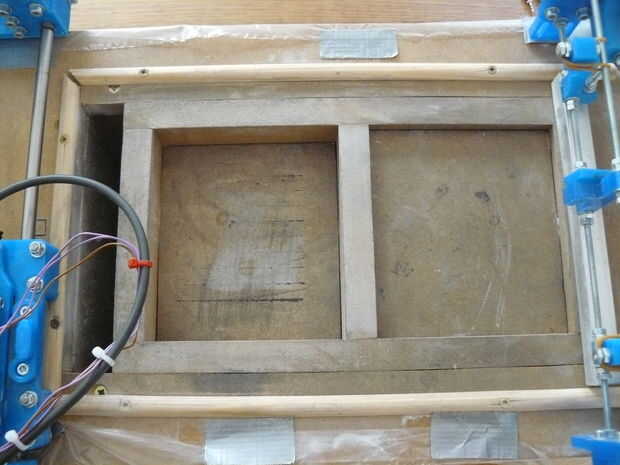

Barreras de polvo
A los lados de la tolva, debe haber algunos pequeños pedazos de madera para mantener el dentro de polvo contenida la superficie de construcción. Estas barreras pequeñas sólo tienen que ser varios milímetros de alto. Mis barreras son demasiado lejos aparte, necesitan ser más estrecho (más cerca de la tolva).
