Paso 7: Carga de firmware
Para que la impresora funcione, necesitas subir la Beta 0.02 con todas sus fichas a la Arduino Mega 2560. Puede encontrar este firmware en el buildpackage o en los accesorios a continuación. Si no sabes cómo usar un Arduino, me gustaría te redirige a esta Página.
Este firmware fue cero construido porque enfoque solía ser muy diferente a la impresión de FDM. El firmware está trabajando, todos los estampados que ves están impresos utilizando este firmware, pero es en gran medida vacío de bugs y hay algunas cosas que sólo funcionan de forma muy básica, simplemente porque hago no poseen la habilidad para hacerlo mejor.
Una de las cosas más obvias que nadie verá es en el nivel superior. Archivos de impresión sólo pueden enviarse a enfoque por la tarjeta SD y sólo con el nombre "print.txt". Esto está lejos de ser elegante, pero con la tarjeta SD fue la forma más sencilla de hacer este trabajo de impresora.
Con Beta 0.02 algunos de los problemas más molestos se han solucionado ya, pero fallos y errores menores aún permanecen. El firmware se actualizará constantemente cuando me encuentro con problemas solucionables, pero una nueva versión más estable todavía necesita ser escrita.
Interfaz de

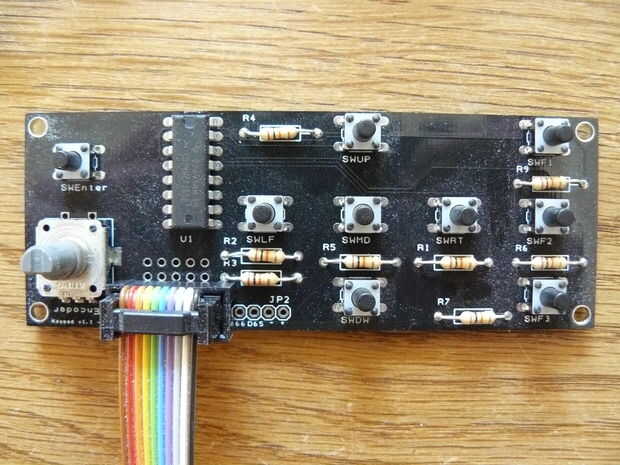

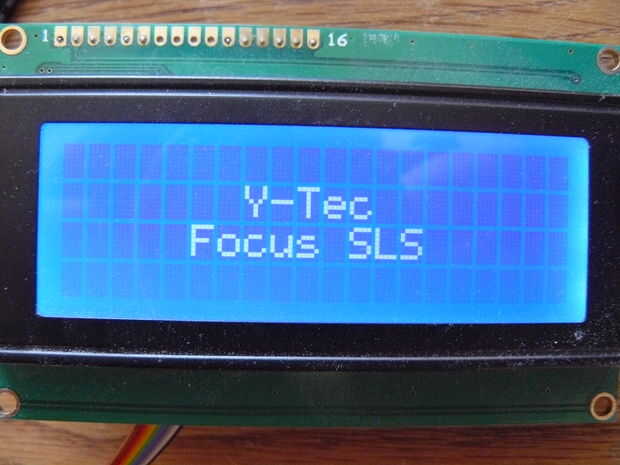

Cuando foco está encendido, aparece una pantalla de apertura. Presione cualquier tecla para continuar. Hay 8 botones que controlan la impresora. Arriba (^), abajo (v), izquierda (<), derecho (>), Enter (o), Menu1, menu2 y menu3. Luz trasera se enciende automáticamente cuando se pulsa cualquier botón. Apaga automáticamente cuando se presiona ningún botón durante varios segundos.
Menú 1
Menú 1 se utiliza para el movimiento directo y control de la impresora. Se divide en tres partes: control del pórtico, pistón y control láser. Cada uno de estos menús puede activada presionando repetidamente la tecla Menu1.

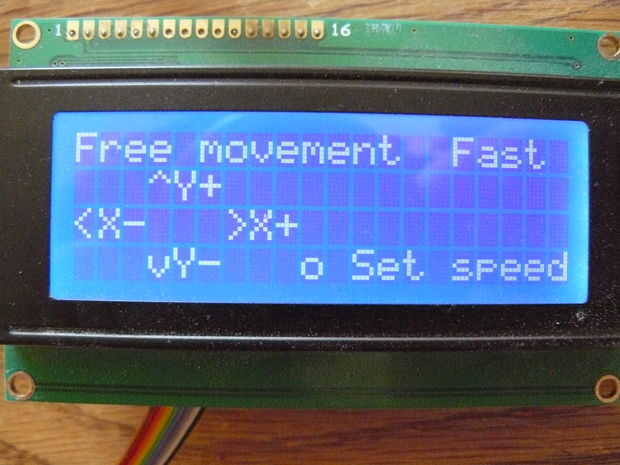

Control de pórtico proporciona control sobre los ejes X e Y. Hay tres modos que son controlados mediante la tecla Enter (o). Cambia de Off a lento a rápido y vuelve a Off otra vez.

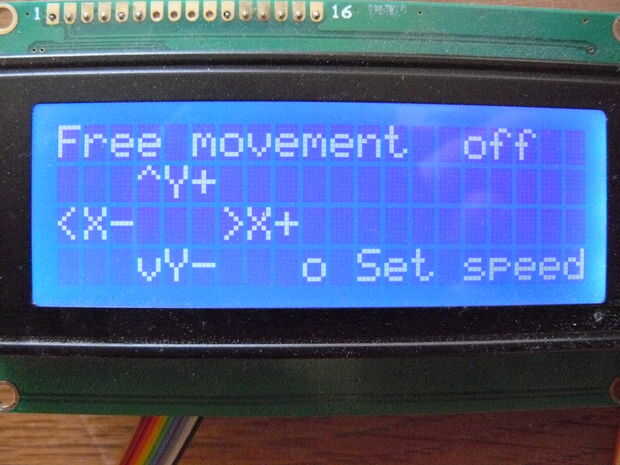

- Mientras que en el modo, los controladores de motor paso a paso para el pórtico no funcionan y te puedes mover el pórtico a mano.

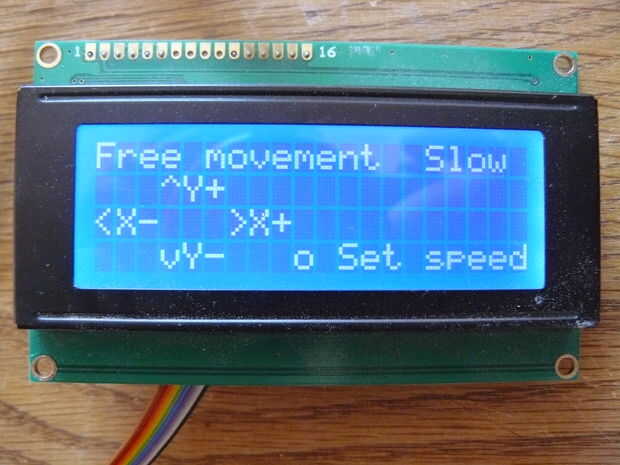

- En el modo lento, funcionan los controladores de motor paso a paso para el pórtico. Con las teclas direccionales mueves el pórtico en la dirección X e Y a una velocidad de 500mm/min.
- En el modo rápido, funcionan los controladores de motor paso a paso para el pórtico. Pulsando los botones direccionales mueves el pórtico en la dirección X e Y a una velocidad de 2000mm/min.

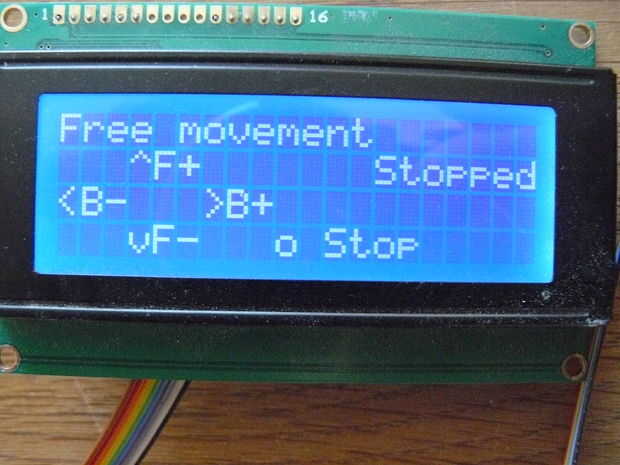

Pistón control permite ajustar la altura del pistón. Pulsando los botones direccionales usted puede mover los pistones. Sólo tienes que pulsar los botones brevemente, los motores de pistón seguirá funcionando hasta que usted oprima el botón enter. Puede cambiar menús mientras que los pistones se están ejecutando, pero esto no se aconseja. Antes de cambio de sentido del pistón motores, necesita parar los motores de pistón pulsando Enter.

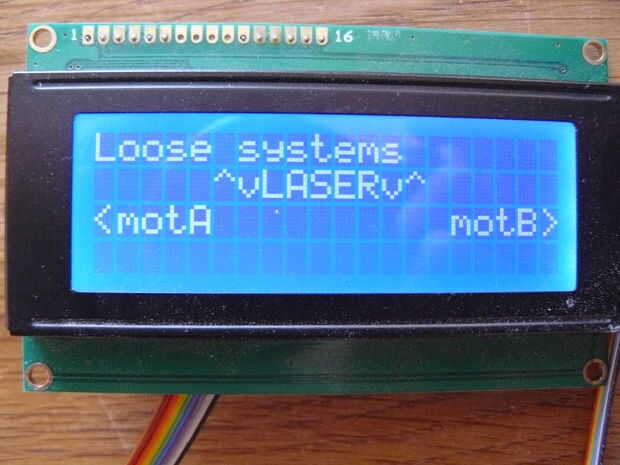

Control de láser se utiliza para accionar manualmente el láser (si utiliza uno). El láser se enciende pulsando arriba y abajo al mismo tiempo. Esta acción alimenta el Mosfet T0 que normalmente el calentador hotend.
Hay también un poco de control remanente a la izquierda en el menú de control de láser para mover un rodillo. En mi viejo electrónica era un conductor del motor que podría potencia de un motor de rodillo. Sustituye el rodillo por un depositante y no quitar el código.
Menú 2
Menú 2 se utiliza para controlar los movimientos automáticos. Se utiliza para inicio la impresora, depositan una nueva capa (0,2 mm) y moverse a posiciones predefinidas. Todas las funciones de empezar a trabajar después de que la impresora ha sido alojada. Se puede alternar entre posiciones preestablecidas con el botón Enter.

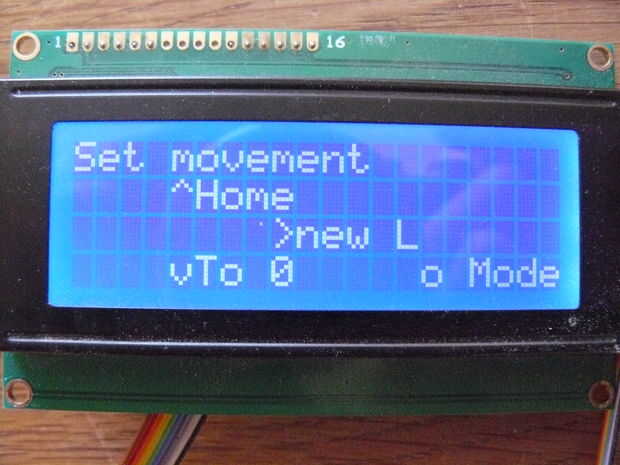

El primer menú 2 menú contiene: 'Inicio', ' L'(ayer) nueva y ' 0'.

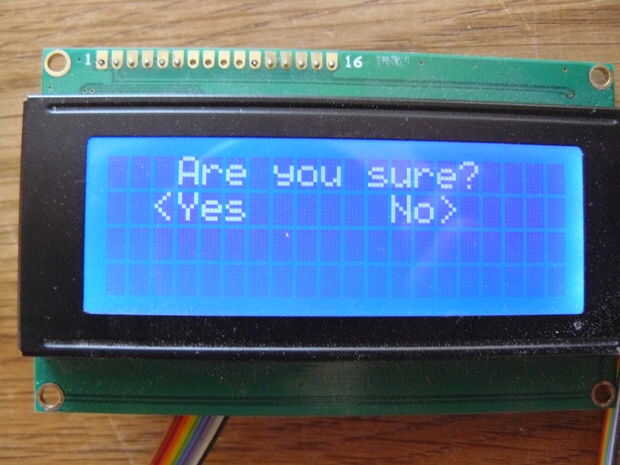

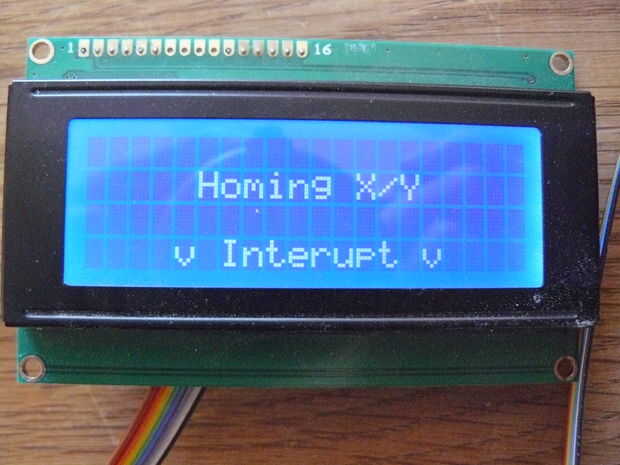

- Casa casas los ejes X e Y. Un menú de conformación le pregunta si está seguro. Luego pulsa izquierda (sí) para confirmar y la impresora empezará a autoguiado hacia el blanco. Puede interrumpir el autoguiado hacia el blanco presionando el botón de abajo. (Nota, foco si se aloja y menú pide confirmar, pulsando no, la impresora deposita una nueva capa. Esto está programado para ser fijo)
- L nuevo deposita una nueva capa de 200 micrones. Es una secuencia no interrumpible así que antes de pulsar este botón.
- 0 mueve el carro hasta el centro teórico de la buildbox. Con esto se puede confirmar si el centro es donde debe estar.

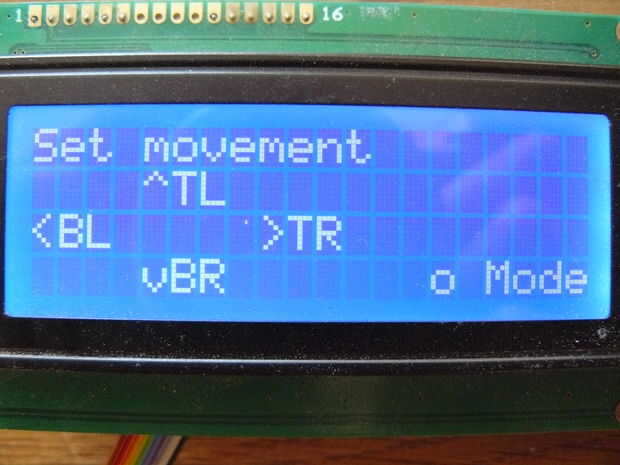

El segundo menú 2 menú contiene: 'TL' (arriba izquierda), 'BL' (parte inferior izquierda), 'TR' (arriba derecha) y 'BR' (abajo derecha). Todas las funciones mueven la impresora a los cuatro bordes de la buildbox. Esto es una gran manera de confirmar si su impresora se ha establecido correctamente.
Menú 3

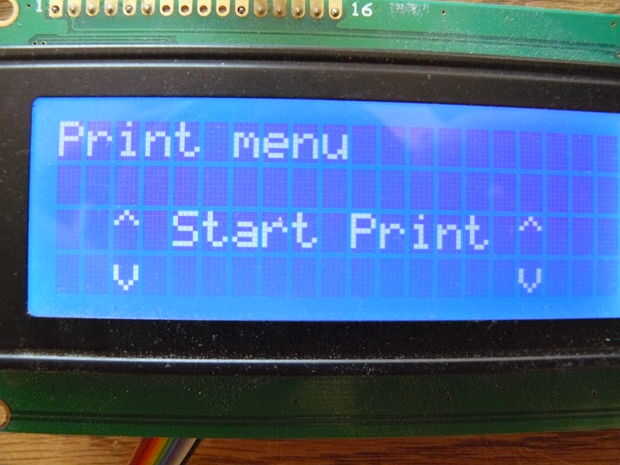

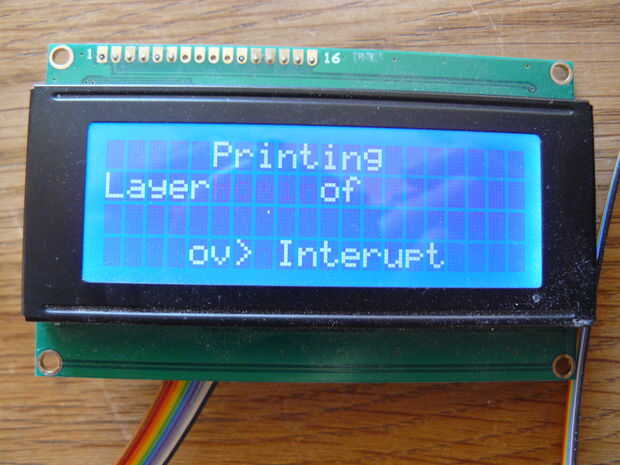

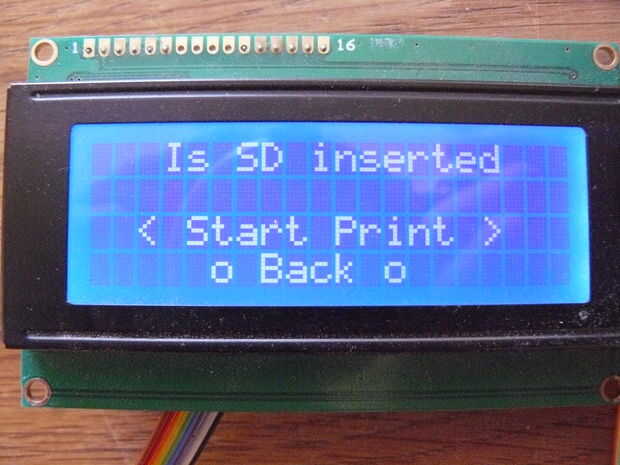

menú 3 se utiliza para iniciar una impresión. Cuando se inserta la tarjeta SD, puede iniciar una impresión pulsando primero la y botón al mismo tiempo, luego presione el botón izquierdo y derecho o el botón Enter para volver al menú 3. Una vez que la impresión ha comenzado (después el autoguiado hacia el blanco), se puede interrumpir la impresión presionando hacia abajo, derecha y Enter al mismo tiempo.
