Paso 3: Taladrado y corte
Si el transformador es un poco demasiado alto para caber en el cuadro proyecto, vas a tener que hacer lo que hizo-Dremel un buen agujero para adherirse de. Mira la foto 2 para ver cómo cabrá. Intente poner el transformador como al final de la caja como sea posible.

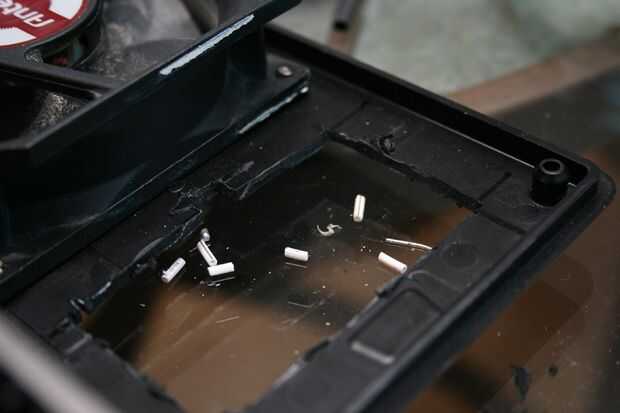

No tengo una foto, pero si nos fijamos en el cuadro 2, pueden ver cómo cortar un agujero (muy cutre) en el cuadro para el ventilador. Solamente use el agujero más grande VI tienen y luego poco a poco hacerlo más grande usando el orificio más pequeño vio bits hasta que llega a ser del tamaño del ventilador. Además, perfore unos agujeros más pequeños para los tornillos sujetar el ventilador.

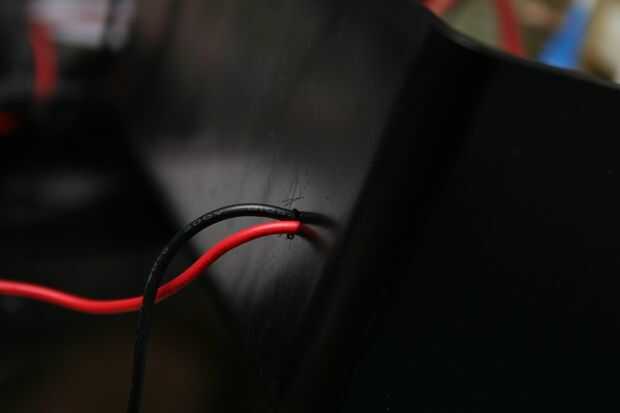

Corte un pequeño agujero en la parte posterior (enfrente del transformador) de la caja para los dos cables del ventilador más fino, y luego ejecutar a través de y soldadura. Asegúrese de que usted corte el agujero antes de soldar, de que sólo tendrás que desoldar las conexiones a ejecutar a través. También puede cortar una pequeña ranura en la caja donde la tapa se conecta para configurar los cables, pero no se verá tan bonita.

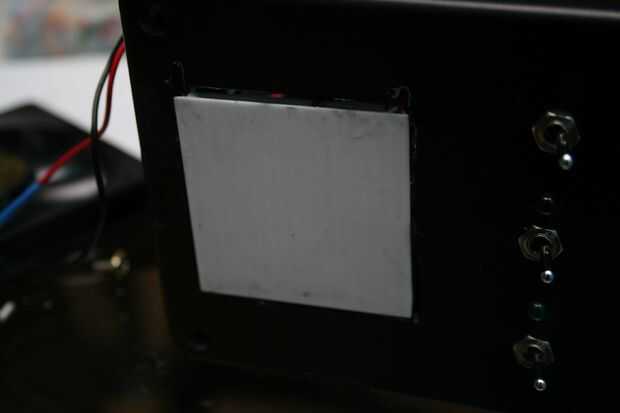

A continuación, corte un agujero rectangular apenas el tamaño de la Peltier refrigerador en la parte superior de la caja (no la tapa!). Hubiera podido cortar ranuras un par para los conductores descansar en así. Asegúrese de que el lado que se calienta es opuesta de la caja y el lado frío hacia en.

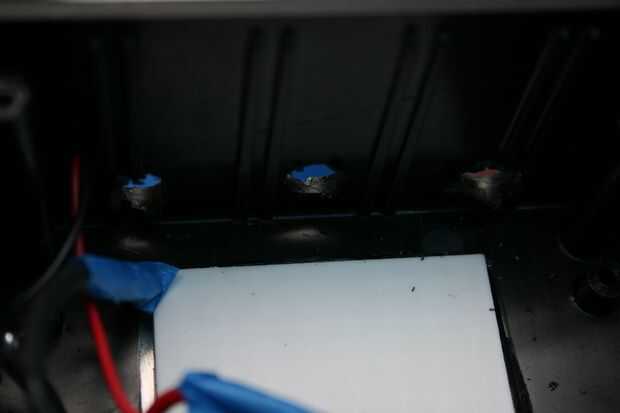

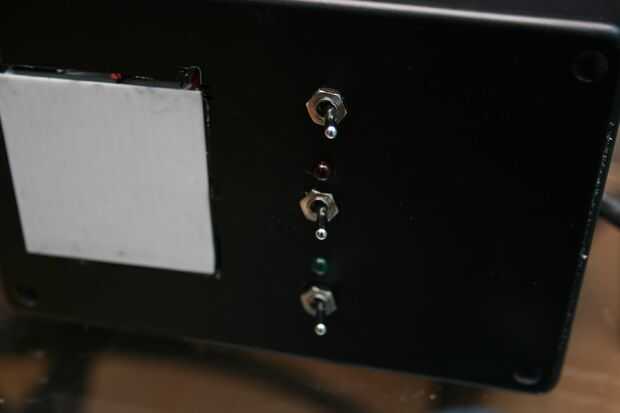

Mientras que usted está buscando en la parte superior de la caja, cortar tres agujeros para los interruptores de palanca (mina eran 1/4") y tratar de hacer en línea recta, equidistante unos de otros. Perfore un par de agujeros más pequeños para el LED también. Pongo estos orificios al lado del interruptor 1 y 2.

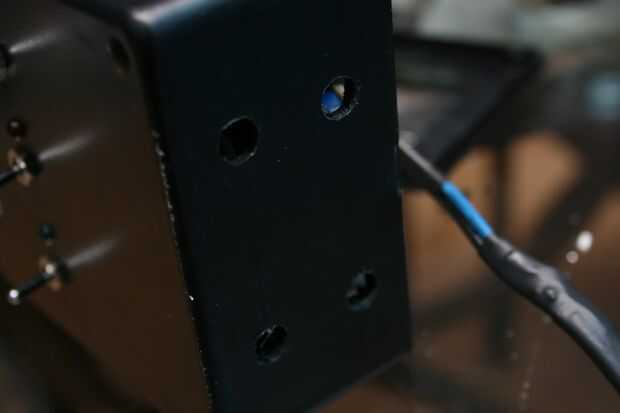

Perfore unos agujeros en el lado del transformador de la caja para un flujo de aire más allá de los componentes. Que transformador y los diodos se ponen calientes, usted sabe!
Finalmente, perfore unos grandes agujeros en el lado de la caja con la unidad Peltier. Estos agujeros serán los que se sopla aire fresco fuera de.
Guardar sus herramientas, causa haya terminado con el corte!
