Paso 4: Varias cosas...

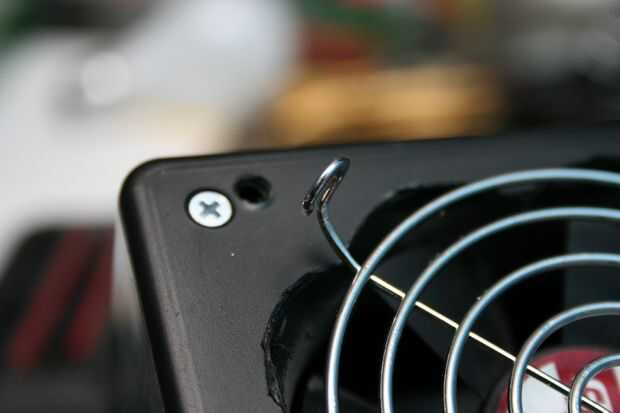

En primer lugar, fije el ventilador más grueso. Lugar que está soplando en el caso (debe haber unas flechas en el plástico cerca de donde los cables se conectan para mostrar cómo fluye el aire. Hubiera podido cortar todos las otras lengüetas de plástico en el ventilador para hacerlo caber contra el lado de la caja y malla con la Junta de componente. Usando un par de pequeños tornillos que encajan en los orificios del ventilador (y en los agujeros en la caja), fije el ventilador y una rejilla del ventilador. Probablemente sólo podrán colocar 2 tornillos. Entonces, con unos alicates de punta de aguja, doble los restantes dos "brazos" en la rejilla del ventilador 90 grados para hacer pequeños pies. Estos resistirá el ventilador de la superficie de su el por lo tanto, será capaz de obtener el flujo de aire decente.
Siguiente!

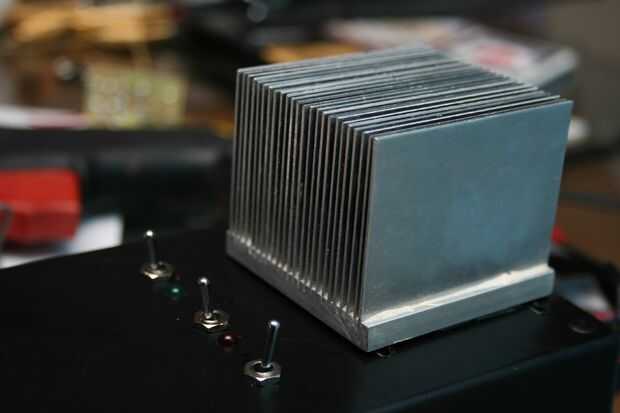

Usando alguna cinta térmica o termal compuesto, coloque el disipador de calor en la parte superior de la unidad del Peltier. El disipador de calor básicamente sólo se apoya sobre el caso. Utilicé cinta térmica para unir las cosas, pero si utilizas compuesto termal, probablemente tendrás que diseñar a algún tipo de sistema de apoyo para mantenerlos juntos.

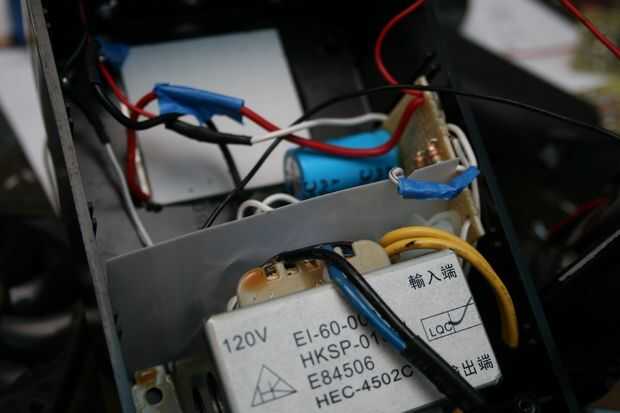

Cortar un trozo de plástico delgado (cuadro 3) (1) para evitar un corto circuito entre el transformador y un interruptor y (2) para evitar que su aire frío del que sopla más allá de los componentes calientes y sale caliente. Aire que sopla más allá de que se enfríen un poco, pero no tanto como tendría si el plástico no estaba en el lugar. Usted necesitará jugar alrededor con secciones de corte de plástico para los cables que pasar.
Acaba de colocar la placa de la PC como al costado de la caja como sea posible para que se ajuste el ventilador. Asegurarse de que no hay ningún cortocircuito! Usted puede Agregar un poco de pegamento caliente para mantenerlo en el lado, pero encuentro que el ventilador empuja contra él funciona bastante bien. Además, estaba fuera de pegamento caliente.
Y....

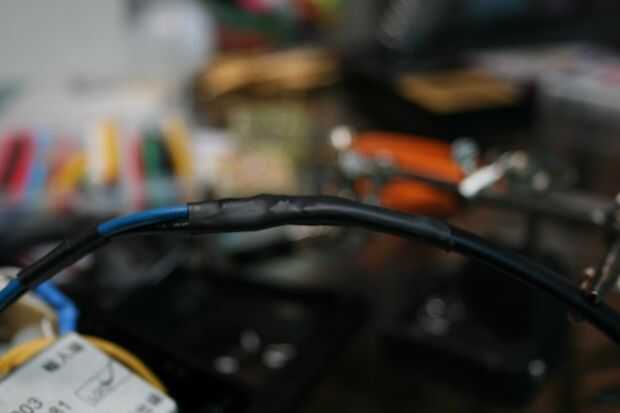

Finalmente, agarre el enchufe con un cable, tira los alambres y los cables al transformador, aislar todo y forma un cable del transformador a un cable del enchufe de la soldadura. Hacer lo mismo con los otros cables.
