Paso 4: Paso 4-conexión cables

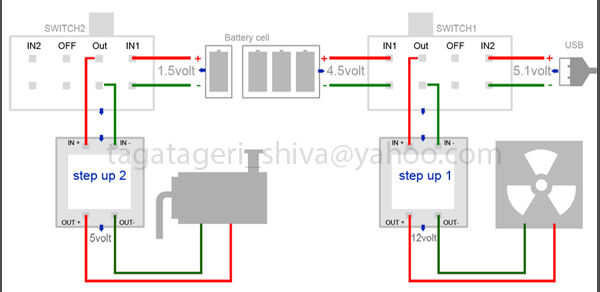

Necesita dos diferentes circuitos de conexión, consulte el diagrama
una) entrada para el ventilador

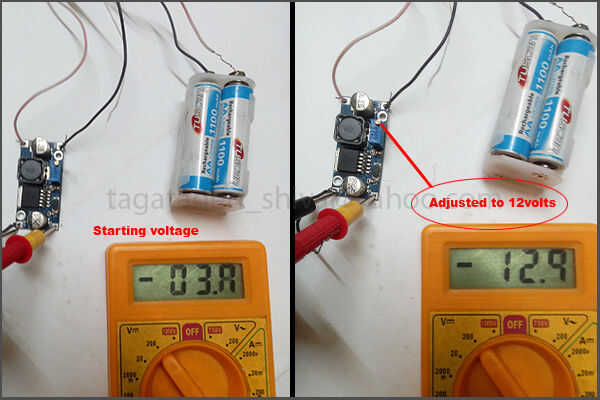

3 + v entrada manejo de conmutador, no funciona a la vez para evitar corto circuito. Aquí dos de entrada y una salida de interruptor DPDT. Una entrada de la célula de la batería y otra entrada de USB. Una salida de interruptor Dc Step-up de refuerzo (refuerzo de DC-DC ajustable elevador de XL6009). Compruebe la tensión de entrada en múltiples para cortar ingletes. Y Compruebe la tensión de salida de DC a booster elevador Dc. Ajuste a 12 voltios y conexión a ventilador 12 voltios DC.
b) entrada para el motor de la bomba
Aquí 1,4 voltios de una batería. poner cualquier interruptor on-off en el medio y conectarlo a otro DC para booster elevador Dc (.9volt a booster de 5 voltios). Mismo aquí, compruebe el voltaje de entrada. En este amplificador se puede ajustar la salida y se le dará a 5,1 voltios sí mismo. Conectar a 3 voltios Dc bomba motor. Esto es sólo una entrada común para el motor de la bomba. Si usted necesita de modo el interruptor del ventilador y si usted necesita el refrigerador modo del interruptor.
(Para un mejor control puede utilizar tablero de Adriano para ejecutar 2 motor de corriente continua de entrada única).

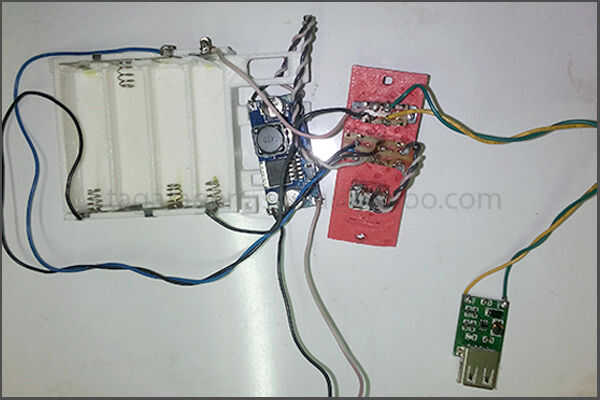

por favor tenga cuidado y conecte + a positivo y - negativo evitan daños. Conecte todo y parte. Revise mis conexiones en cuadro.
