Paso 1: Asamblea del componente
Para mi proyecto de BMS Solar necesitaba 3 de PCB

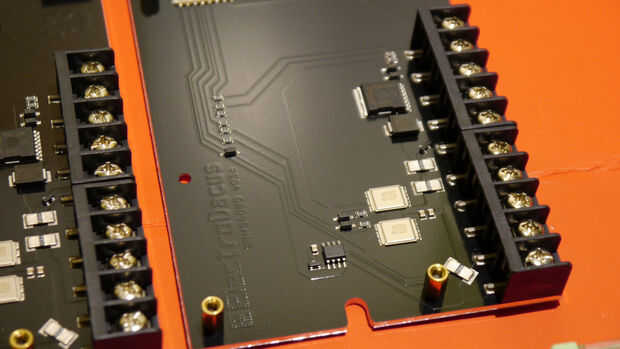

uno de los componentes de potencia que es un núcleo de metal PCB es similar con un PCB FR4 normal pero es una sola capa y está hecho de placa de aluminio de 2,5 mm (2,5 mm es para mi caso en particular puede ser menos) y luego sobre la capa de Teflon 100um (0.1 mm) para el aislamiento eléctrico pero con excelente conductividad térmica entonces hay esa 1 capa de coper y por supuesto máscara de la soldadura y las otras cosas que quieras:).

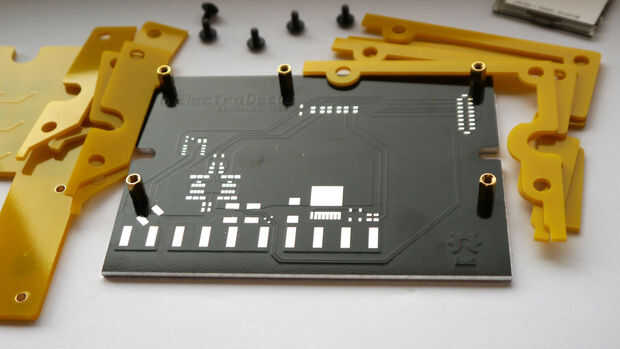

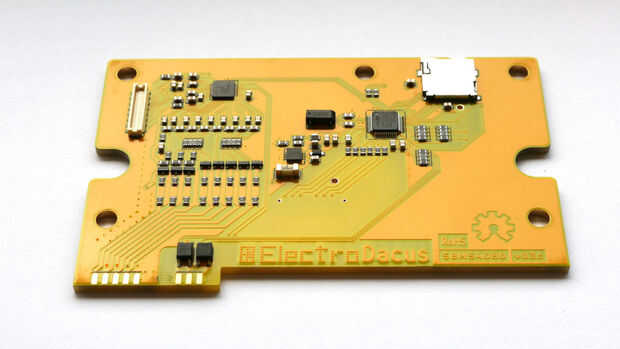

Por lo que este núcleo metal PCB (con negro la máscara de soldadura) es en la parte inferior hay dos capas de espaciadores 1,6 mm entonces es la placa principal con todos los componentes de pequeña potencia no llaman que el principal tablero otra dos capas de espaciadores que son exactamente iguales que los que antes y entonces el último PCB que es el panel frontal tiene el corte de la LCD y botones capacitivos.
Pero usted puede tener una mejor idea de cómo todo encaja en el siguiente paso.
